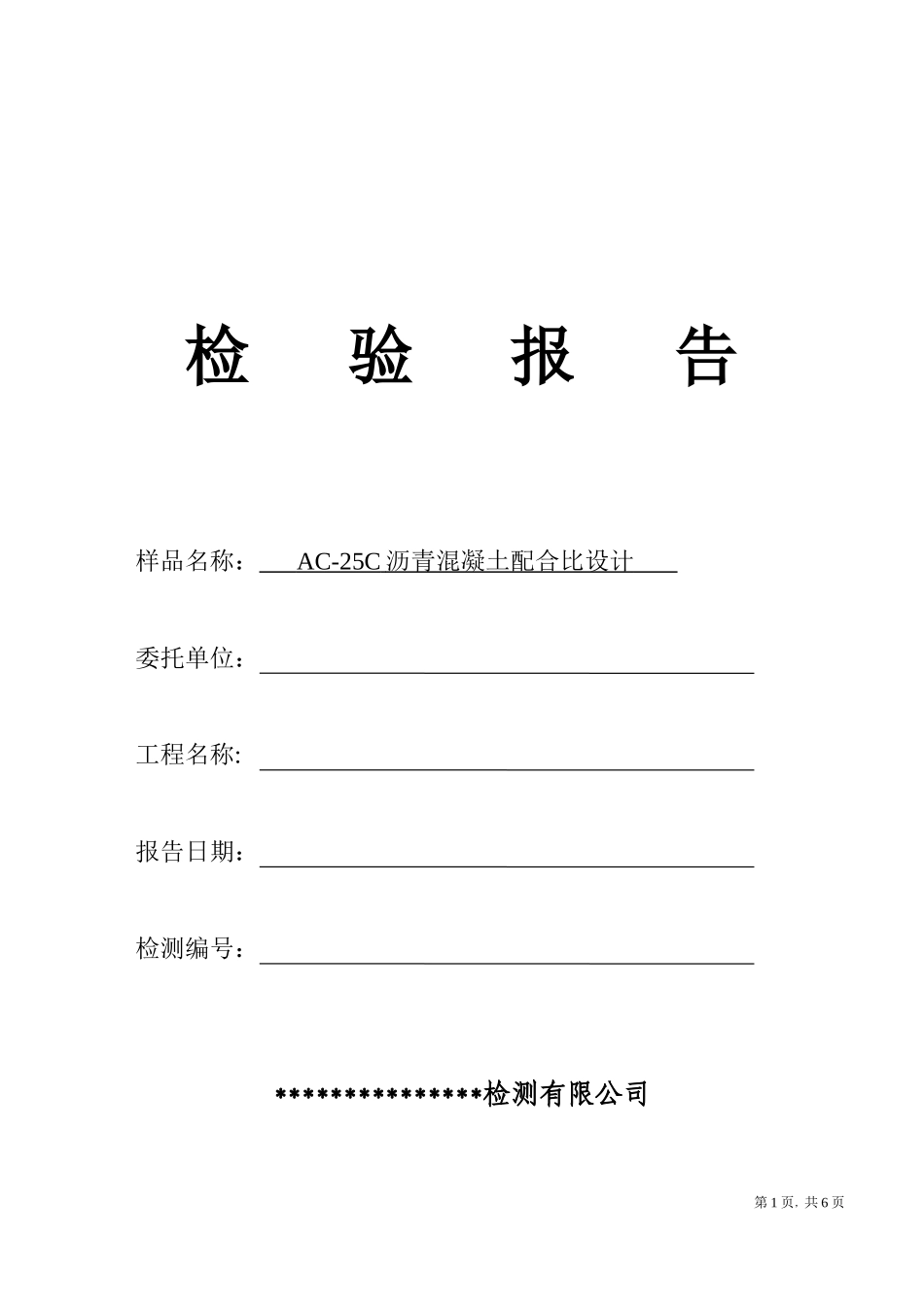

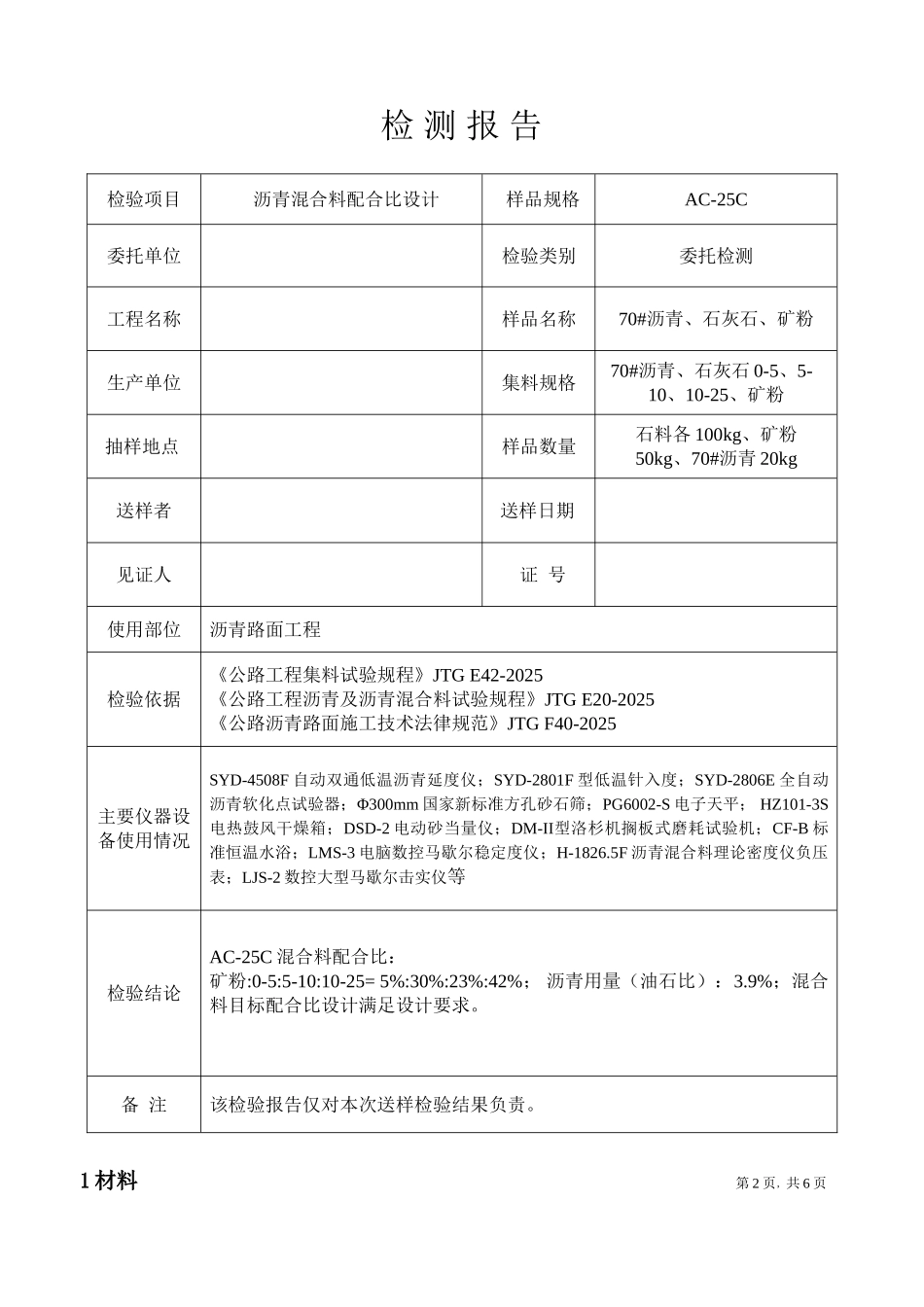

检 验 报 告样品名称： AC-25C 沥青混凝土配合比设计 委托单位： 工程名称: 报告日期： 检测编号： ***************检测有限公司第 1 页，共 6 页检 测 报 告检验项目 沥青混合料配合比设计样品规格AC-25C委托单位检验类别委托检测工程名称样品名称70#沥青、石灰石、矿粉生产单位集料规格70#沥青、石灰石 0-5、5-10、10-25、矿粉抽样地点样品数量石料各 100kg、矿粉50kg、70#沥青 20kg送样者送样日期见证人证 号使用部位沥青路面工程检验依据《公路工程集料试验规程》JTG E42-2025《公路工程沥青及沥青混合料试验规程》JTG E20-2025《公路沥青路面施工技术法律规范》JTG F40-2025主要仪器设备使用情况SYD-4508F 自动双通低温沥青延度仪；SYD-2801F 型低温针入度；SYD-2806E 全自动沥青软化点试验器；Φ300mm 国家新标准方孔砂石筛；PG6002-S 电子天平； HZ101-3S电热鼓风干燥箱；DSD-2 电动砂当量仪；DM-II型洛杉机搁板式磨耗试验机；CF-B 标准恒温水浴；LMS-3 电脑数控马歇尔稳定度仪；H-1826.5F 沥青混合料理论密度仪负压表；LJS-2 数控大型马歇尔击实仪等检验结论AC-25C 混合料配合比：矿粉:0-5:5-10:10-25= 5%:30%:23%:42%； 沥青用量（油石比）：3.9%；混合料目标配合比设计满足设计要求。 备 注该检验报告仅对本次送样检验结果负责。1 材料 第 2 页，共 6 页1.1 沥青材料 AC-25C 采纳 70#沥青。其主要实测性能指标如表 1。表 1 70#沥青的基本性能 试验项目沥 青实测性能技术要求针入度（25℃,100g,5s）0.1mm25℃7060～80延 度（5cm/min）cm15℃>100≥100软化点（R＆B）℃51.0≥461.2 集料筛分AC-25C 混合料的集料采纳干净、干燥、表面粗糙的碎石。碎石规格有：5-10、10-20，细集料采纳 0-5 机制砂，矿粉采纳细磨石灰石粉。各种集料的颗粒组成见表 2。表 2 各种集料的颗粒组成1.3 集料性能 实测上述集料的各种性能见表 3。表 3 各种集料的实测性能2 AC-25C 沥青混合料设计 第 3 页，共 6 页2.1 级配及配合比 根据级配要求，由表 2 中各种集料的颗粒组成设计出矿料合成级配见表 4，合成级配通过率如图 1 所示。规格通过下列筛孔的（重量）百分率 （%）26.5191613.29.54.752.361.180.60.30.150.07510-2591.1 57.337.121.20.3 0.30.30.30.30.30.30.35-10100.0 100100.0 100.0 92.6 14.90.30.30.30.30.30.30-5100.0 100100.0 100.0 100.0 97.6 7...
