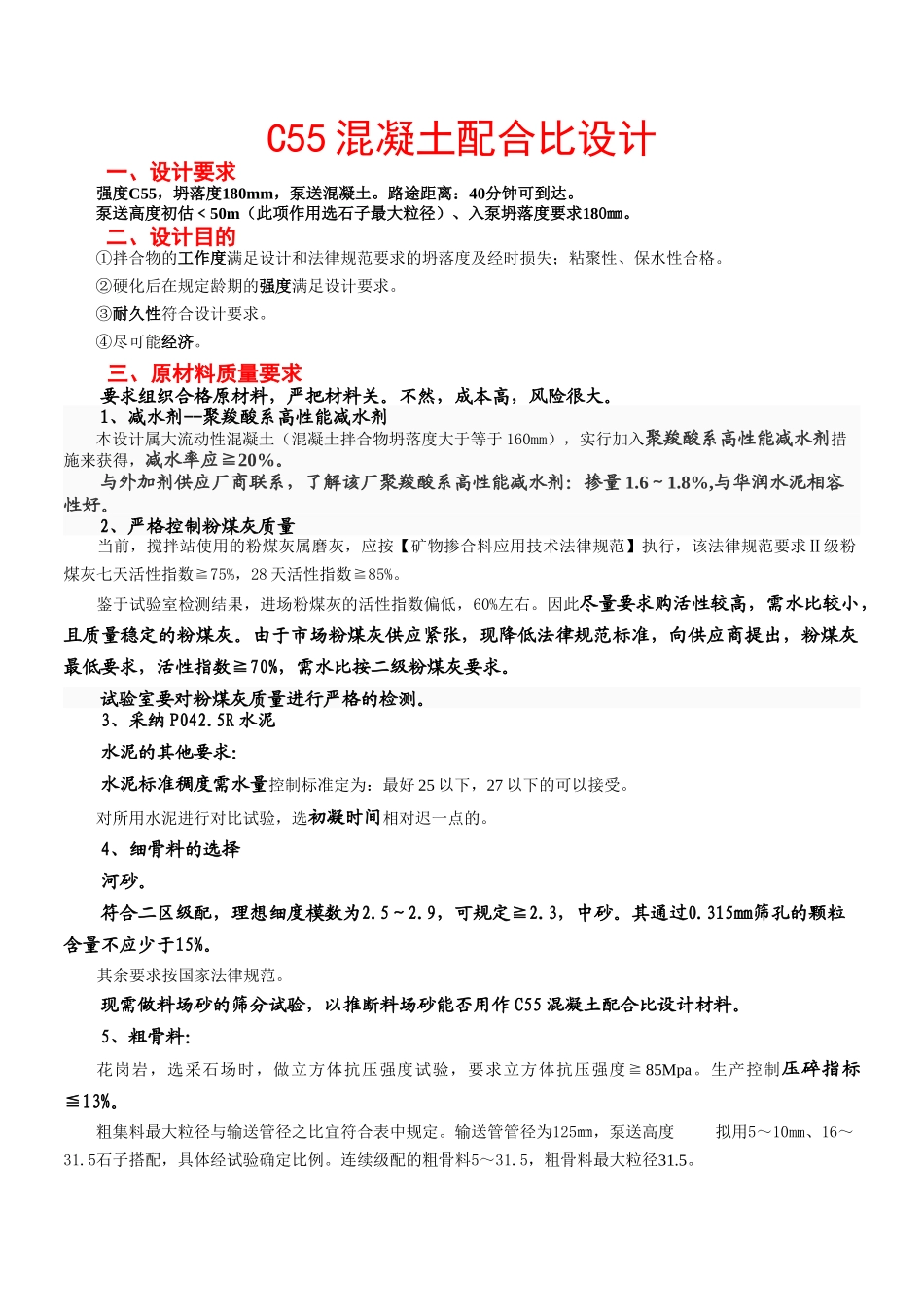

C55溷凝土配合比设计

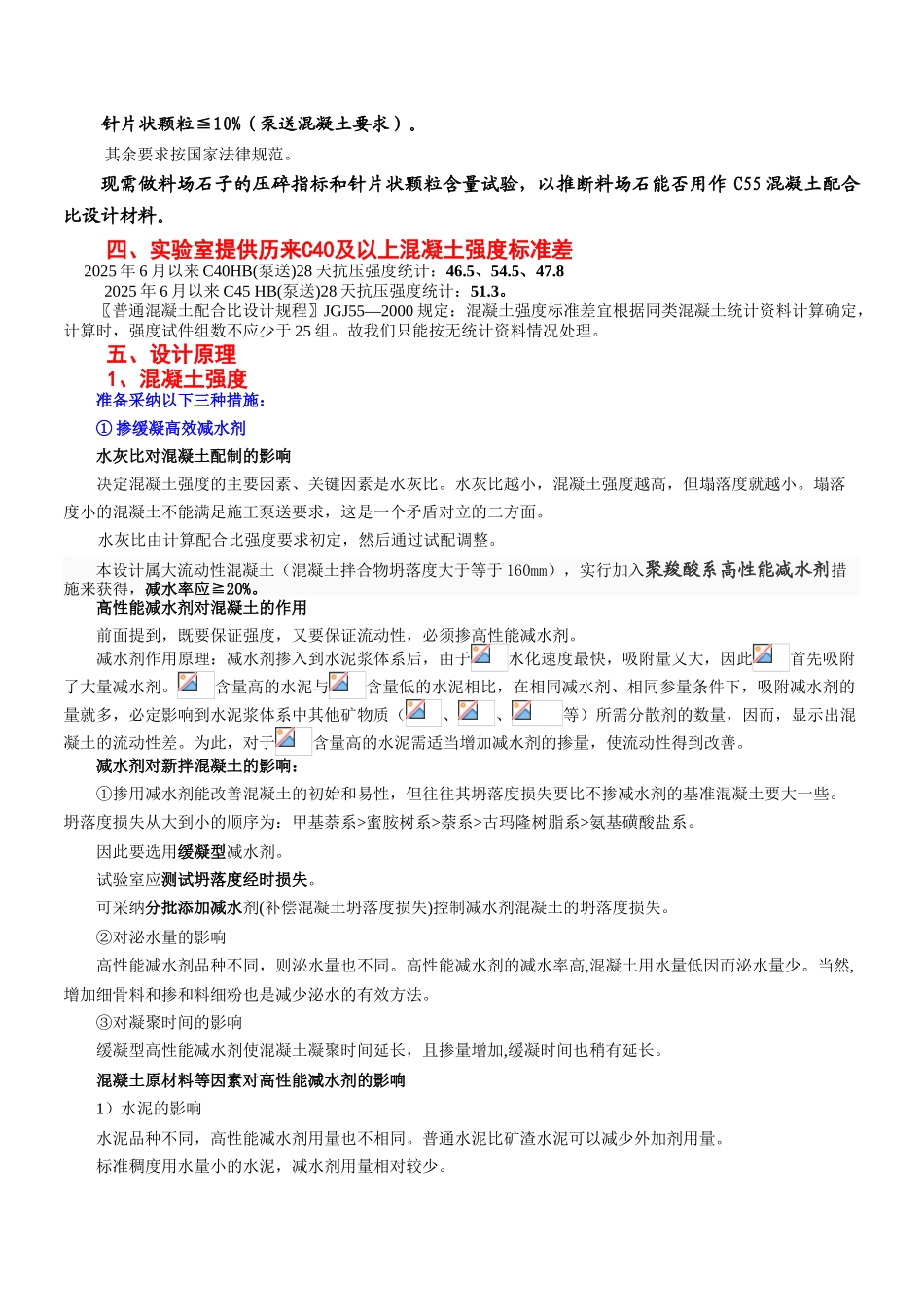

C55 混凝土配合比设计一、设计要求强度C55，坍落度180mm，泵送混凝土。路途距离：40分钟可到达。泵送高度初估﹤50m（此项作用选石子最大粒径）、入泵坍落度要求180㎜。二、设计目的①拌合物的工作度满足设计和法律规范要求的坍落度及经时损失；粘聚性、保水性合格。②硬化后在规定龄期的强度满足设计要求。③耐久性符合设计要求。④尽可能经济。三、原材料质量要求要求组织合格原材料，严把材料关。不然，成本高，风险很大。1、减水剂--聚羧酸系高性能减水剂本设计属大流动性混凝土（混凝土拌合物坍落度大于等于 160mm），实行加入聚羧酸系高性能减水剂措施来获得，减水率应≧20%。 与外加剂供应厂商联系，了解该厂聚羧酸系高性能减水剂：掺量 1.6～1.8%,与华润水泥相容性好。2、严格控制粉煤灰质量 当前，搅拌站使用的粉煤灰属磨灰，应按【矿物掺合料应用技术法律规范】执行，该法律规范要求Ⅱ级粉煤灰七天活性指数≧75%，28 天活性指数≧85%。 鉴于试验室检测结果，进场粉煤灰的活性指数偏低，60%左右。因此尽量要求购活性较高，需水比较小，且质量稳定的粉煤灰。由于市场粉煤灰供应紧张，现降低法律规范标准，向供应商提出，粉煤灰最低要求，活性指数≧70%，需水比按二级粉煤灰要求。试验室要对粉煤灰质量进行严格的检测。3、采纳 P042.5R 水泥水泥的其他要求：水泥标准稠度需水量控制标准定为：最好 25 以下，27 以下的可以接受。对所用水泥进行对比试验，选初凝时间相对迟一点的。4、细骨料的选择河砂。符合二区级配，理想细度模数为2.5～2.9，可规定≧2.3，中砂。其通过0.315mm筛孔的颗粒含量不应少于15%。其余要求按国家法律规范。现需做料场砂的筛分试验，以推断料场砂能否用作 C55 混凝土配合比设计材料。5、粗骨料：花岗岩，选采石场时，做立方体抗压强度试验，要求立方体抗压强度≧85Mpa。生产控制压碎指标≦13%。粗集料最大粒径与输送管径之比宜符合表中规定。输送管管径为125㎜，泵送高度 拟用5～10mm、16～31.5石子搭配，具体经试验确定比例。连续级配的粗骨料5～31.5，粗骨料最大粒径31.5。针片状颗粒≦10%（泵送混凝土要求）。其余要求按国家法律规范。现需做料场石子的压碎指标和针片状颗粒含量试验，以推断料场石能否用作 C55 混凝土配合比设计材料。四、实验室提供历来C40及以上混凝土强度标准差 2025 年 6 月以来 C40HB(泵送)28 天抗压强度统计：46.5、54.5、47.82025 年 6 月以来 C45 HB(泵送)28...
