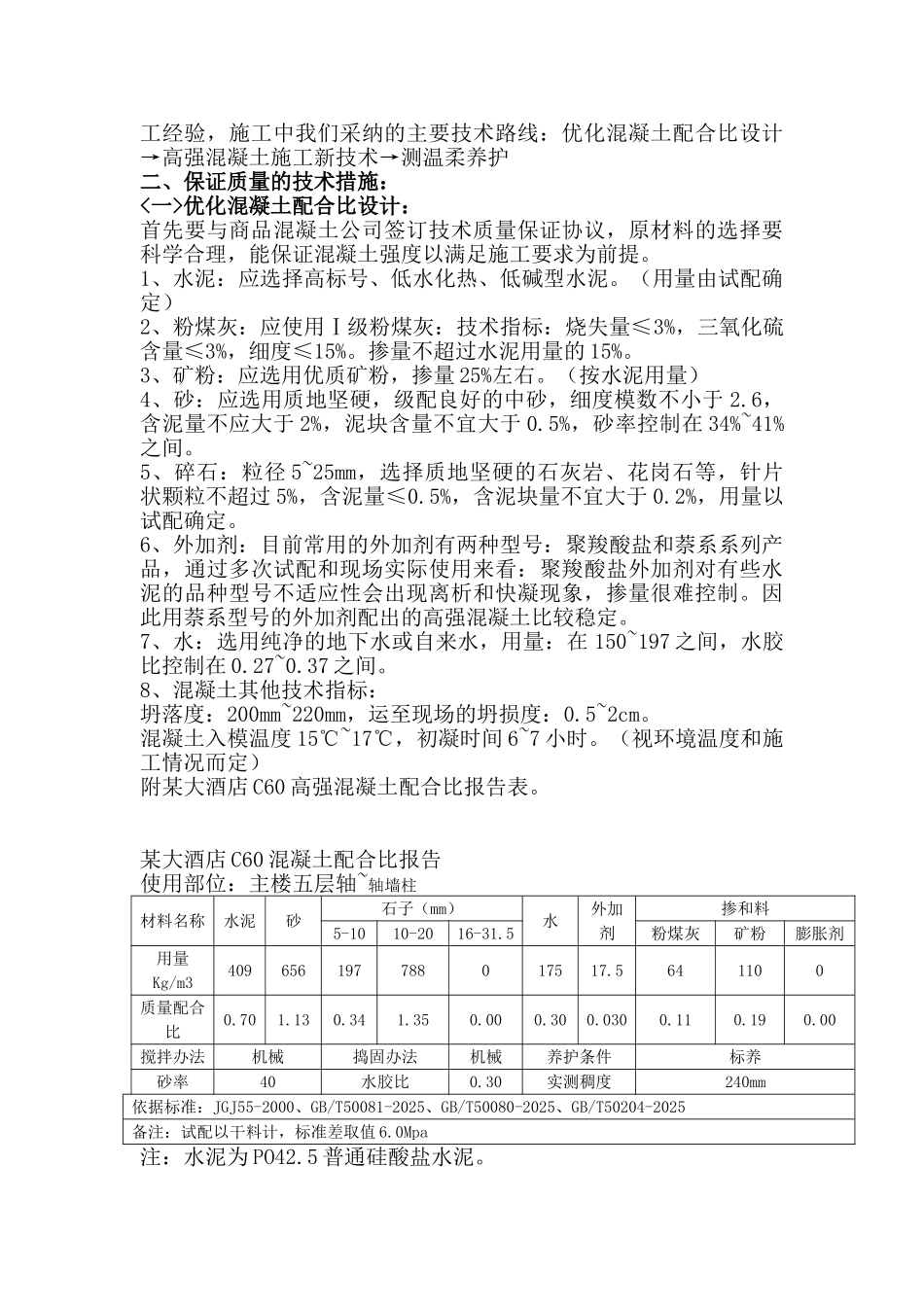

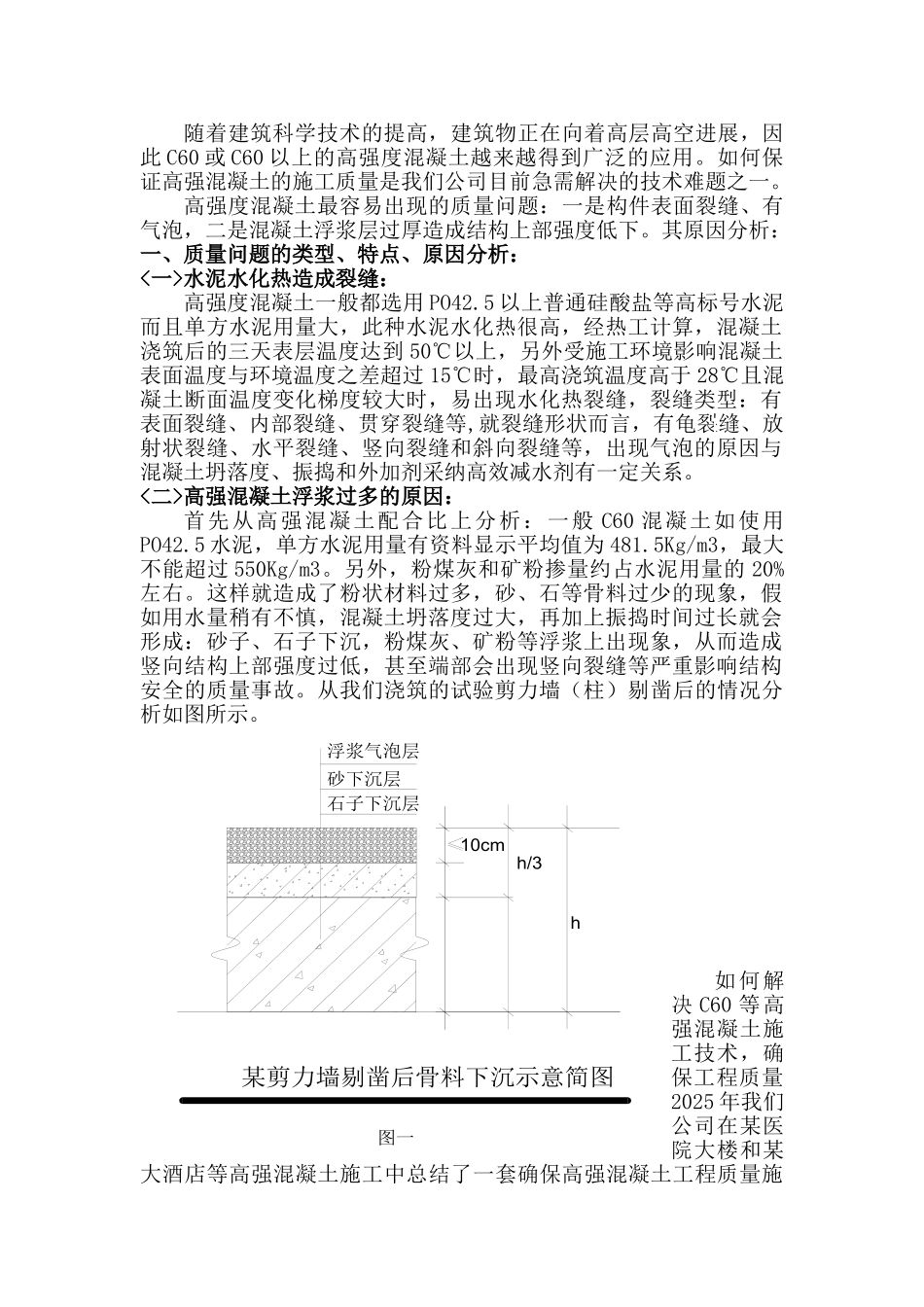

随着建筑科学技术的提高，建筑物正在向着高层高空进展，因此 C60 或 C60 以上的高强度混凝土越来越得到广泛的应用。如何保证高强混凝土的施工质量是我们公司目前急需解决的技术难题之一。高强度混凝土最容易出现的质量问题：一是构件表面裂缝、有气泡，二是混凝土浮浆层过厚造成结构上部强度低下。其原因分析：一、质量问题的类型、特点、原因分析：<一>水泥水化热造成裂缝：高强度混凝土一般都选用 PO42.5 以上普通硅酸盐等高标号水泥而且单方水泥用量大，此种水泥水化热很高，经热工计算，混凝土浇筑后的三天表层温度达到 50℃以上，另外受施工环境影响混凝土表面温度与环境温度之差超过 15℃时，最高浇筑温度高于 28℃且混凝土断面温度变化梯度较大时，易出现水化热裂缝，裂缝类型：有表面裂缝、内部裂缝、贯穿裂缝等,就裂缝形状而言，有龟裂缝、放射状裂缝、水平裂缝、竖向裂缝和斜向裂缝等，出现气泡的原因与混凝土坍落度、振捣和外加剂采纳高效减水剂有一定关系。<二>高强混凝土浮浆过多的原因：首先从高强混凝土配合比上分析：一般 C60 混凝土如使用PO42.5 水泥，单方水泥用量有资料显示平均值为 481.5Kg/m3，最大不能超过 550Kg/m3。另外，粉煤灰和矿粉掺量约占水泥用量的 20%左右。这样就造成了粉状材料过多，砂、石等骨料过少的现象，假如用水量稍有不慎，混凝土坍落度过大，再加上振捣时间过长就会形成：砂子、石子下沉，粉煤灰、矿粉等浮浆上出现象，从而造成竖向结构上部强度过低，甚至端部会出现竖向裂缝等严重影响结构安全的质量事故。从我们浇筑的试验剪力墙（柱）剔凿后的情况分析如图所示。如何解决 C60 等高强混凝土施工技术，确保工程质量2025 年我们公司在某医院大楼和某大酒店等高强混凝土施工中总结了一套确保高强混凝土工程质量施浮浆气泡层砂下沉层石子下沉层hh/310cm某剪力墙剔凿后骨料下沉示意简图图一工经验，施工中我们采纳的主要技术路线：优化混凝土配合比设计→高强混凝土施工新技术→测温柔养护二、保证质量的技术措施：<一>优化混凝土配合比设计：首先要与商品混凝土公司签订技术质量保证协议，原材料的选择要科学合理，能保证混凝土强度以满足施工要求为前提。1、水泥：应选择高标号、低水化热、低碱型水泥。（用量由试配确定）2、粉煤灰：应使用Ⅰ级粉煤灰：技术指标：烧失量≤3%，三氧化硫含量≤3%，细度≤15%。掺量不超过水泥用量的 15%。3、矿粉：应选用优质矿粉，掺量 25%左右。（按...
