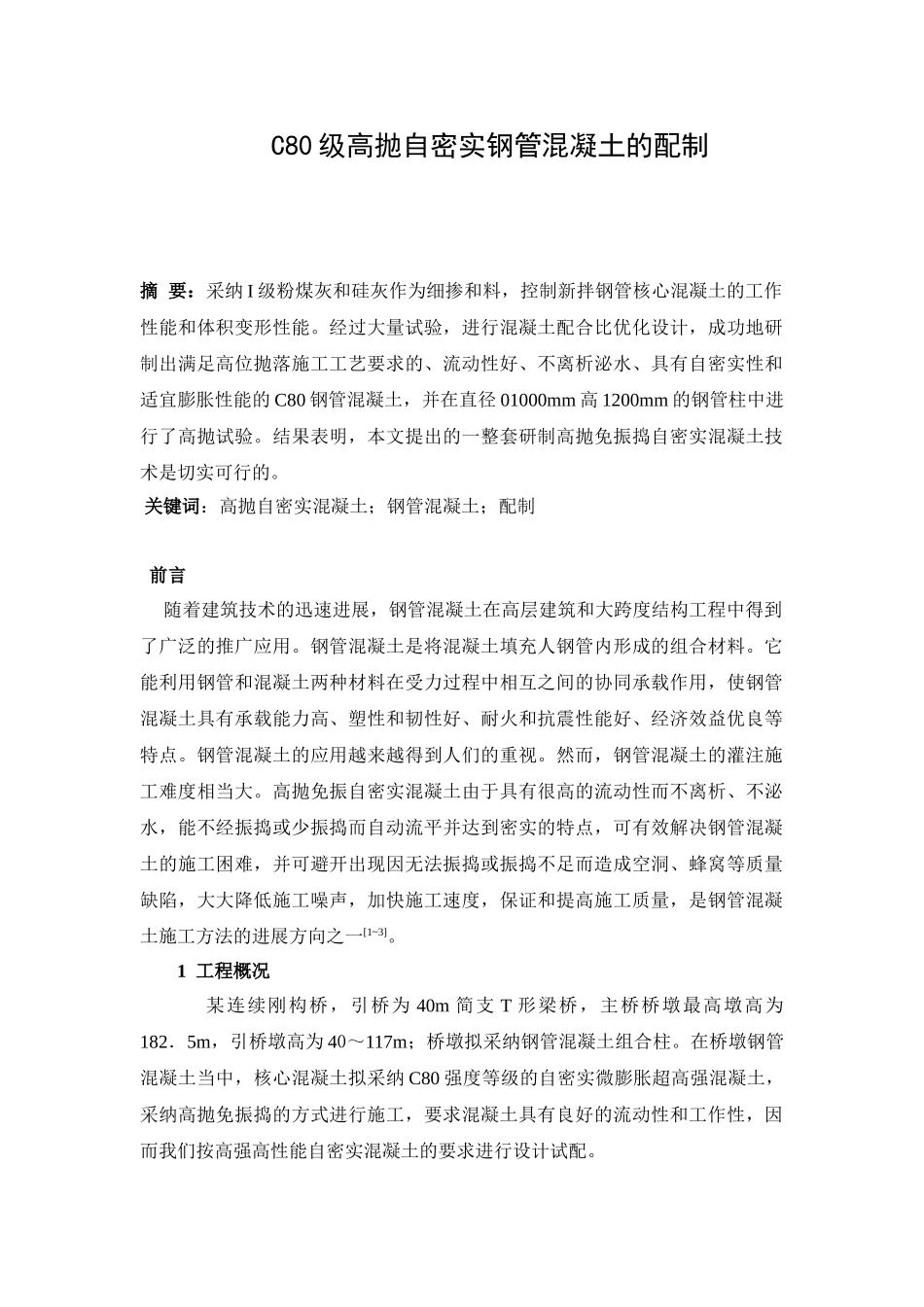

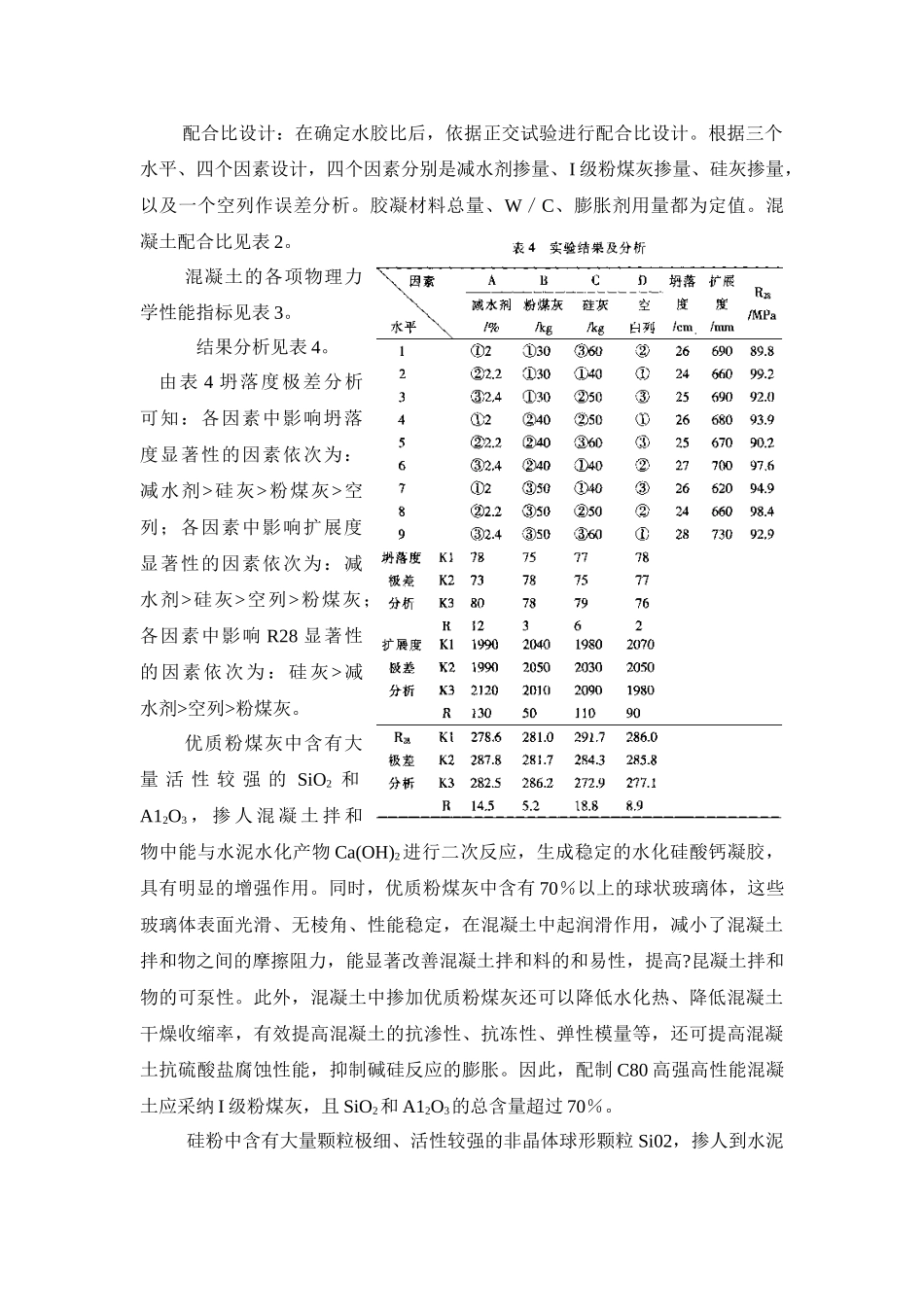

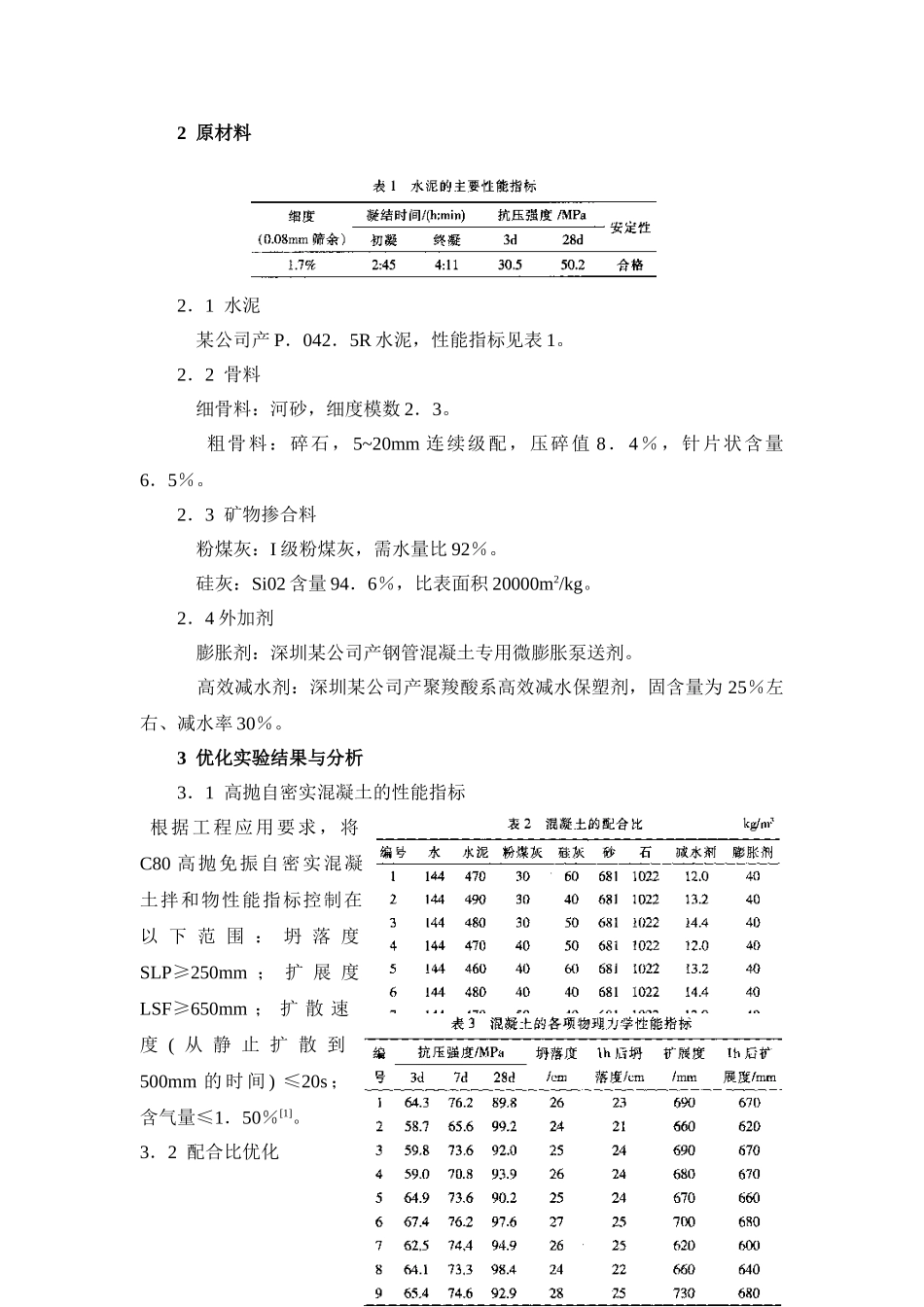

C80 级高抛自密实钢管混凝土的配制摘 要：采纳 I 级粉煤灰和硅灰作为细掺和料，控制新拌钢管核心混凝土的工作性能和体积变形性能。经过大量试验，进行混凝土配合比优化设计，成功地研制出满足高位抛落施工工艺要求的、流动性好、不离析泌水、具有自密实性和适宜膨胀性能的 C80 钢管混凝土，并在直径 01000mm 高 1200mm 的钢管柱中进行了高抛试验。结果表明，本文提出的一整套研制高抛免振捣自密实混凝土技术是切实可行的。 关键词：高抛自密实混凝土；钢管混凝土；配制 前言 随着建筑技术的迅速进展，钢管混凝土在高层建筑和大跨度结构工程中得到了广泛的推广应用。钢管混凝土是将混凝土填充人钢管内形成的组合材料。它能利用钢管和混凝土两种材料在受力过程中相互之间的协同承载作用，使钢管混凝土具有承载能力高、塑性和韧性好、耐火和抗震性能好、经济效益优良等特点。钢管混凝土的应用越来越得到人们的重视。然而，钢管混凝土的灌注施工难度相当大。高抛免振自密实混凝土由于具有很高的流动性而不离析、不泌水，能不经振捣或少振捣而自动流平并达到密实的特点，可有效解决钢管混凝土的施工困难，并可避开出现因无法振捣或振捣不足而造成空洞、蜂窝等质量缺陷，大大降低施工噪声，加快施工速度，保证和提高施工质量，是钢管混凝土施工方法的进展方向之一[1~3]。1 工程概况 某连续刚构桥，引桥为 40m 简支 T 形梁桥，主桥桥墩最高墩高为182．5m，引桥墩高为 40～117m；桥墩拟采纳钢管混凝土组合柱。在桥墩钢管混凝土当中，核心混凝土拟采纳 C80 强度等级的自密实微膨胀超高强混凝土，采纳高抛免振捣的方式进行施工，要求混凝土具有良好的流动性和工作性，因而我们按高强高性能自密实混凝土的要求进行设计试配。2 原材料2．1 水泥 某公司产 P．042．5R 水泥，性能指标见表 1。2．2 骨料 细骨料：河砂，细度模数 2．3。 粗骨料：碎石，5~20mm 连续级配，压碎值 8．4％，针片状含量6．5％。2．3 矿物掺合料 粉煤灰：I 级粉煤灰，需水量比 92％。 硅灰：Si02 含量 94．6％，比表面积 20000m2/kg。2．4 外加剂 膨胀剂：深圳某公司产钢管混凝土专用微膨胀泵送剂。 高效减水剂：深圳某公司产聚羧酸系高效减水保塑剂，固含量为 25％左右、减水率 30％。3 优化实验结果与分析3．1 高抛自密实混凝土的性能指标 根据工程应用要求，将C80 高抛免振自密实混凝土拌和物性能指标控制在以 下 范 围 ： ...
