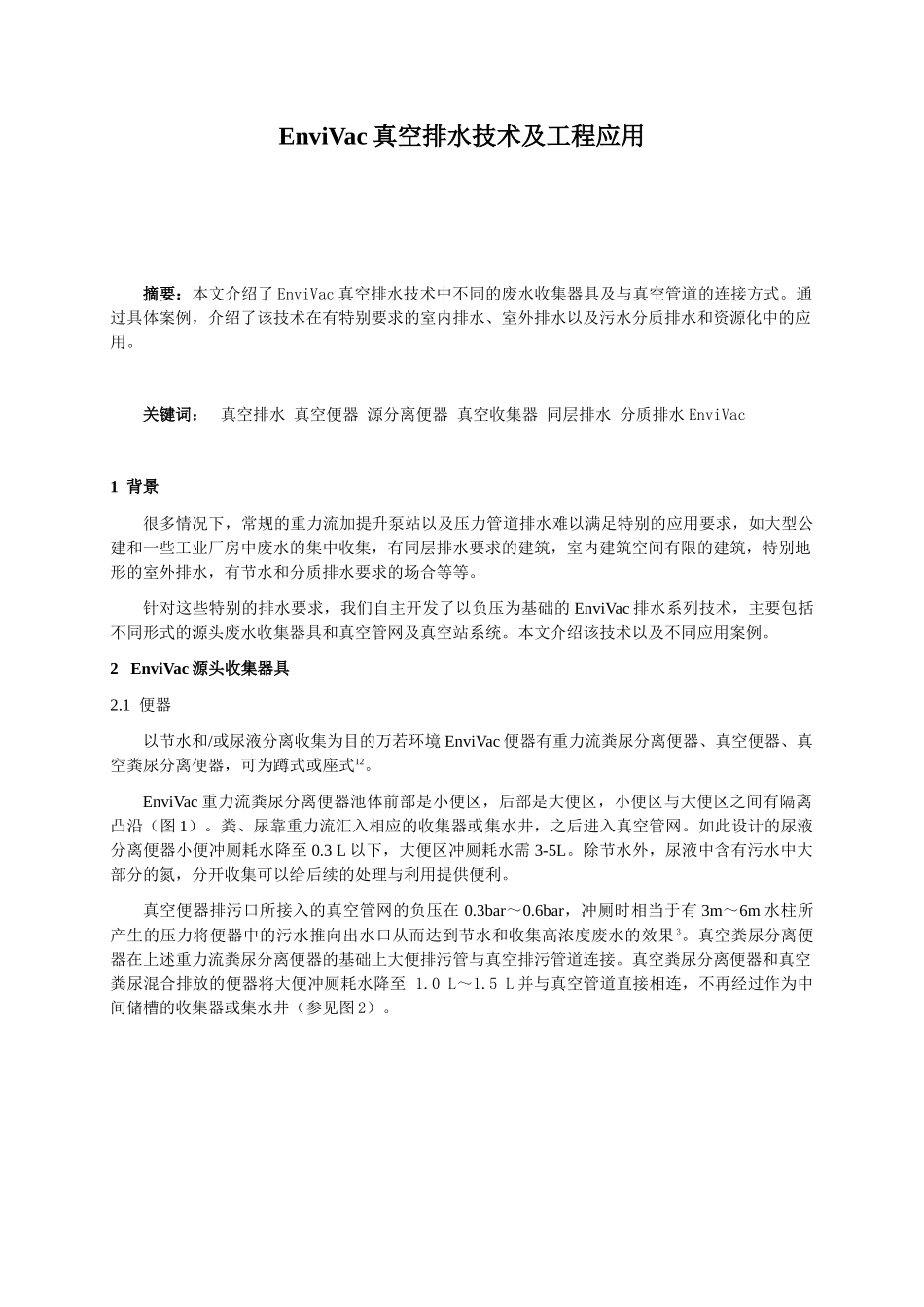

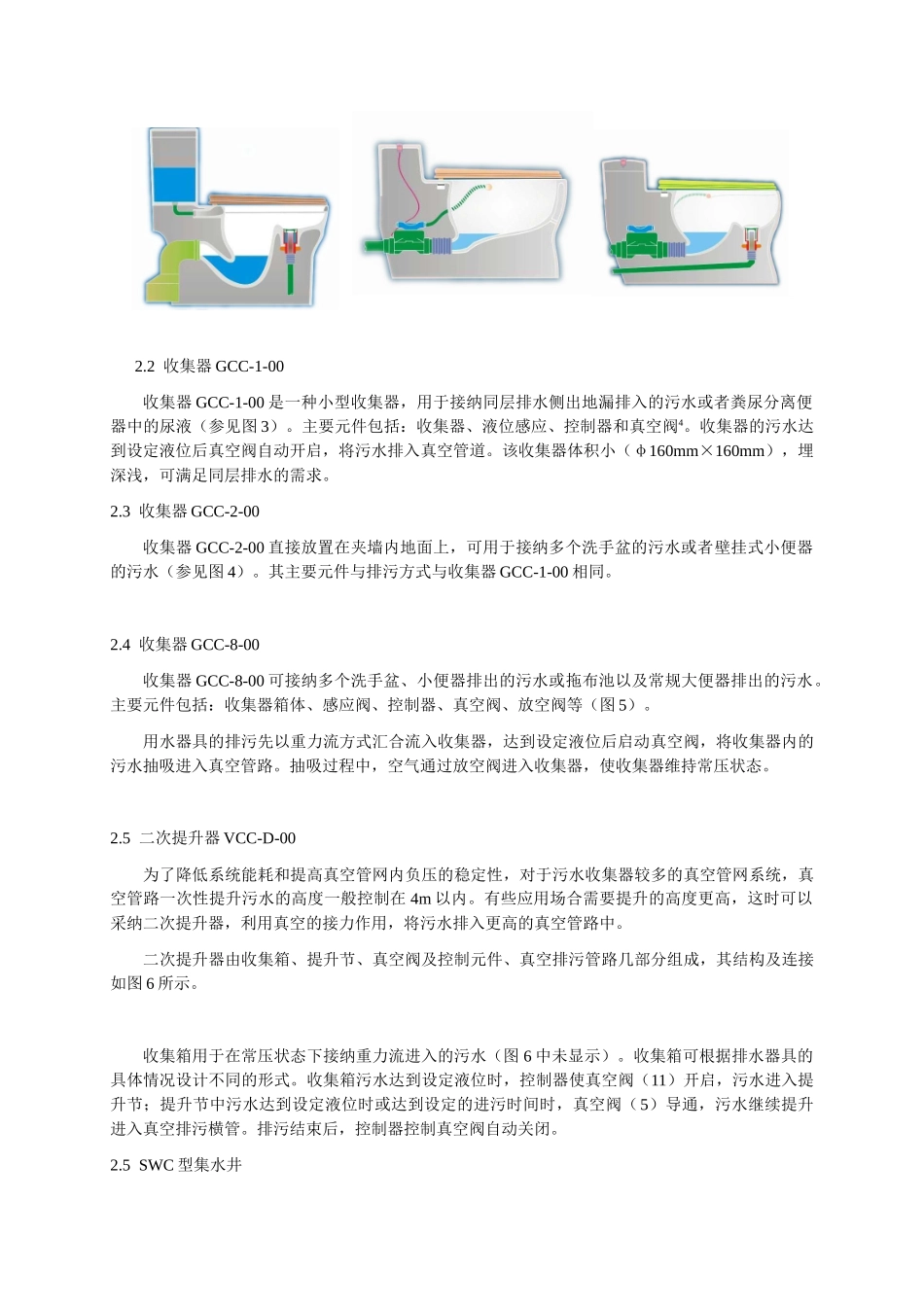

EnviVac 真空排水技术及工程应用摘要：本文介绍了 EnviVac 真空排水技术中不同的废水收集器具及与真空管道的连接方式。通过具体案例，介绍了该技术在有特别要求的室内排水、室外排水以及污水分质排水和资源化中的应用。关键词： 真空排水 真空便器 源分离便器 真空收集器 同层排水 分质排水 EnviVac 1 背景很多情况下，常规的重力流加提升泵站以及压力管道排水难以满足特别的应用要求，如大型公建和一些工业厂房中废水的集中收集，有同层排水要求的建筑，室内建筑空间有限的建筑，特别地形的室外排水，有节水和分质排水要求的场合等等。针对这些特别的排水要求，我们自主开发了以负压为基础的 EnviVac 排水系列技术，主要包括不同形式的源头废水收集器具和真空管网及真空站系统。本文介绍该技术以及不同应用案例。2 EnviVac 源头收集器具2.1 便器以节水和/或尿液分离收集为目的万若环境 EnviVac 便器有重力流粪尿分离便器、真空便器、真空粪尿分离便器，可为蹲式或座式12。EnviVac 重力流粪尿分离便器池体前部是小便区，后部是大便区，小便区与大便区之间有隔离凸沿（图 1）。粪、尿靠重力流汇入相应的收集器或集水井，之后进入真空管网。如此设计的尿液分离便器小便冲厕耗水降至 0.3 L 以下，大便区冲厕耗水需 3-5L。除节水外，尿液中含有污水中大部分的氮，分开收集可以给后续的处理与利用提供便利。真空便器排污口所接入的真空管网的负压在 0.3bar～0.6bar，冲厕时相当于有 3m～6m 水柱所产生的压力将便器中的污水推向出水口从而达到节水和收集高浓度废水的效果 3。真空粪尿分离便器在上述重力流粪尿分离便器的基础上大便排污管与真空排污管道连接。真空粪尿分离便器和真空粪尿混合排放的便器将大便冲厕耗水降至 1.0 L～1.5 L 并与真空管道直接相连，不再经过作为中间储槽的收集器或集水井（参见图 2）。 2.2 收集器 GCC-1-00收集器 GCC-1-00 是一种小型收集器，用于接纳同层排水侧出地漏排入的污水或者粪尿分离便器中的尿液（参见图 3）。主要元件包括：收集器、液位感应、控制器和真空阀4。收集器的污水达到设定液位后真空阀自动开启，将污水排入真空管道。该收集器体积小（φ160mm×160mm），埋深浅，可满足同层排水的需求。2.3 收集器 GCC-2-00收集器 GCC-2-00 直接放置在夹墙内地面上，可用于接纳多个洗手盆的污水或者壁挂式小便器的污水（参见图 4）。其主要元件与排污方式与收集器 GCC-1-...
