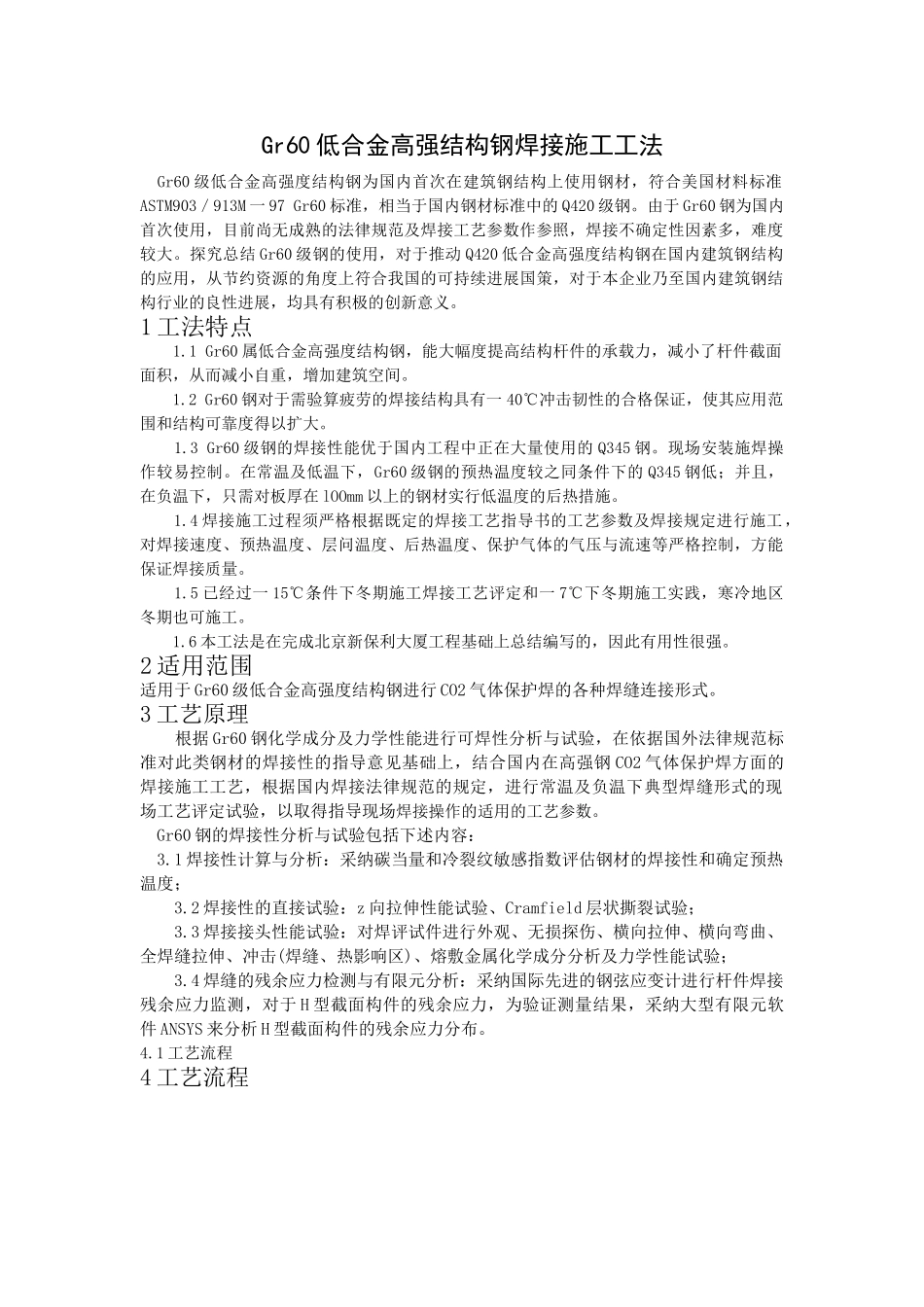

Gr60 低合金高强结构钢焊接施工工法 Gr60 级低合金高强度结构钢为国内首次在建筑钢结构上使用钢材，符合美国材料标准ASTM903／913M 一 97 Gr60 标准，相当于国内钢材标准中的 Q420 级钢。由于 Gr60 钢为国内首次使用，目前尚无成熟的法律规范及焊接工艺参数作参照，焊接不确定性因素多，难度较大。探究总结 Gr60 级钢的使用，对于推动 Q420 低合金高强度结构钢在国内建筑钢结构的应用，从节约资源的角度上符合我国的可持续进展国策，对于本企业乃至国内建筑钢结构行业的良性进展，均具有积极的创新意义。1 工法特点 1.1 Gr60 属低合金高强度结构钢，能大幅度提高结构杆件的承载力，减小了杆件截面面积，从而减小自重，增加建筑空间。 1.2 Gr60 钢对于需验算疲劳的焊接结构具有一 40℃冲击韧性的合格保证，使其应用范围和结构可靠度得以扩大。 1.3 Gr60 级钢的焊接性能优于国内工程中正在大量使用的 Q345 钢。现场安装施焊操作较易控制。在常温及低温下，Gr60 级钢的预热温度较之同条件下的 Q345 钢低；并且，在负温下，只需对板厚在 lOOmm 以上的钢材实行低温度的后热措施。 1.4 焊接施工过程须严格根据既定的焊接工艺指导书的工艺参数及焊接规定进行施工，对焊接速度、预热温度、层问温度、后热温度、保护气体的气压与流速等严格控制，方能保证焊接质量。 1.5 已经过一 15℃条件下冬期施工焊接工艺评定和一 7℃下冬期施工实践，寒冷地区冬期也可施工。 1.6 本工法是在完成北京新保利大厦工程基础上总结编写的，因此有用性很强。2 适用范围适用于 Gr60 级低合金高强度结构钢进行 CO2 气体保护焊的各种焊缝连接形式。3 工艺原理 根据 Gr60 钢化学成分及力学性能进行可焊性分析与试验，在依据国外法律规范标准对此类钢材的焊接性的指导意见基础上，结合国内在高强钢 CO2 气体保护焊方面的焊接施工工艺，根据国内焊接法律规范的规定，进行常温及负温下典型焊缝形式的现场工艺评定试验，以取得指导现场焊接操作的适用的工艺参数。 Gr60 钢的焊接性分析与试验包括下述内容： 3.1 焊接性计算与分析：采纳碳当量和冷裂纹敏感指数评估钢材的焊接性和确定预热温度； 3.2 焊接性的直接试验：z 向拉伸性能试验、Cramfield 层状撕裂试验； 3.3 焊接接头性能试验：对焊评试件进行外观、无损探伤、横向拉伸、横向弯曲、全焊缝拉伸、冲击(焊缝、热影响区)、熔敷金属化学成分分析及力学性能试验； ...
