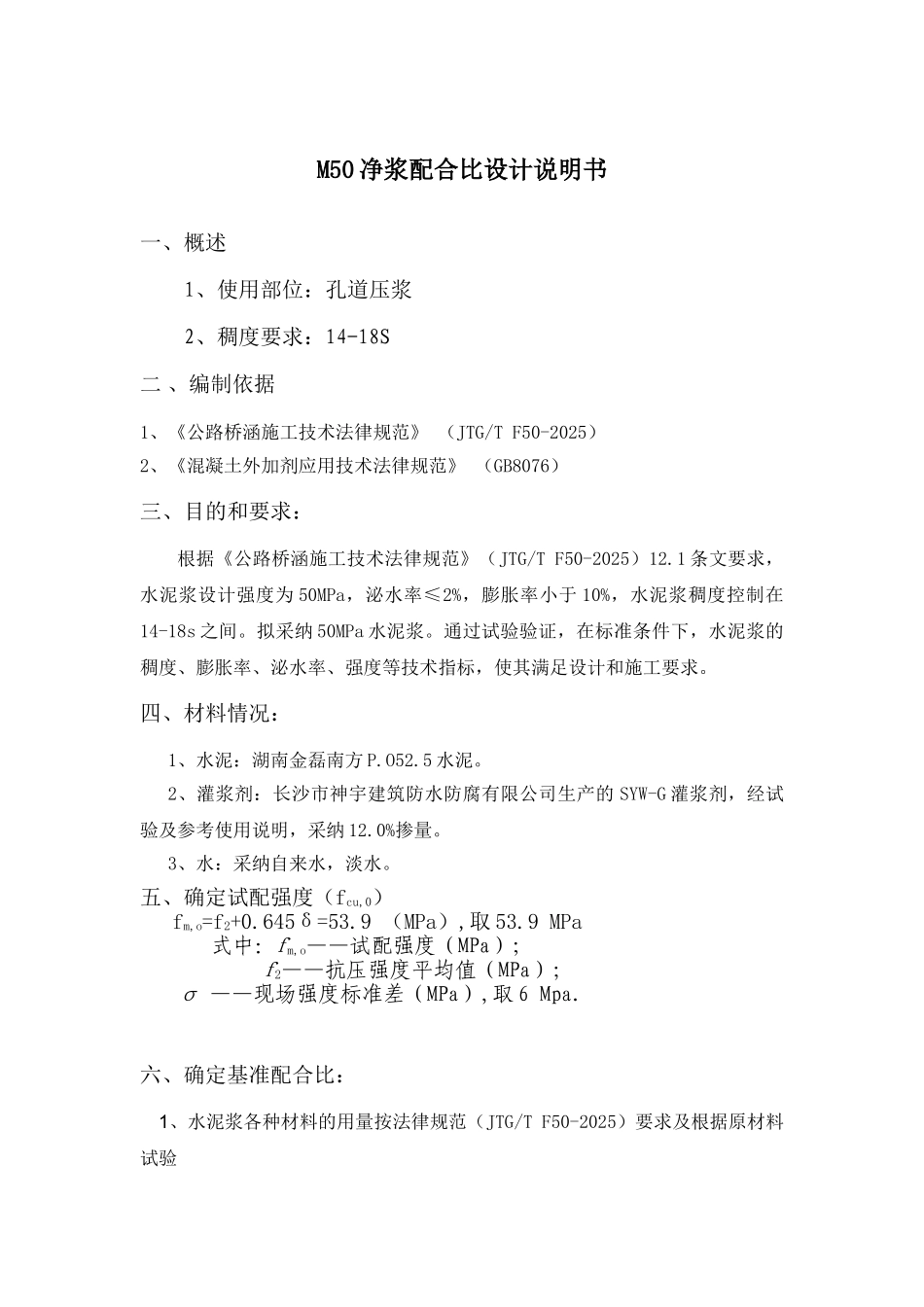

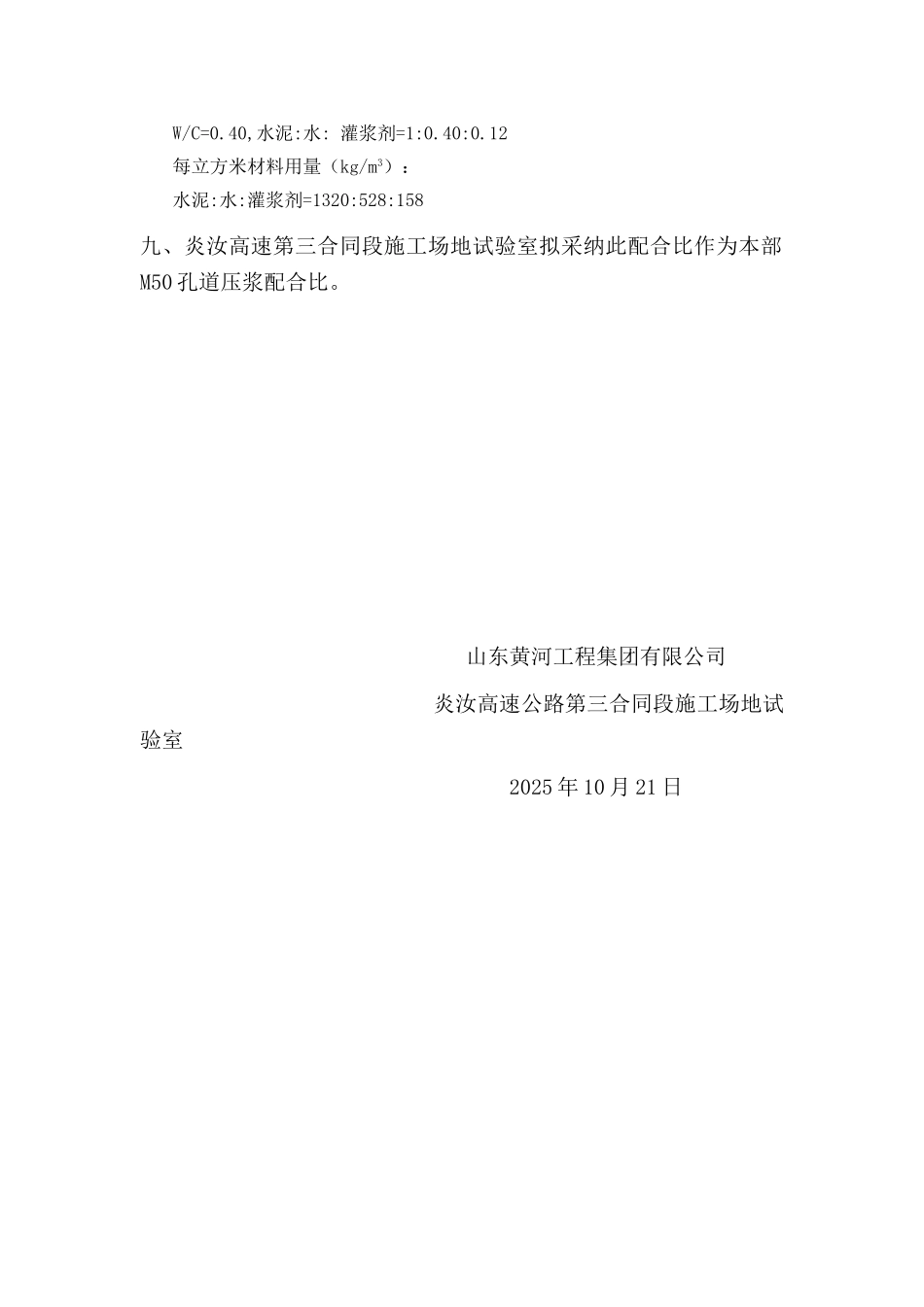

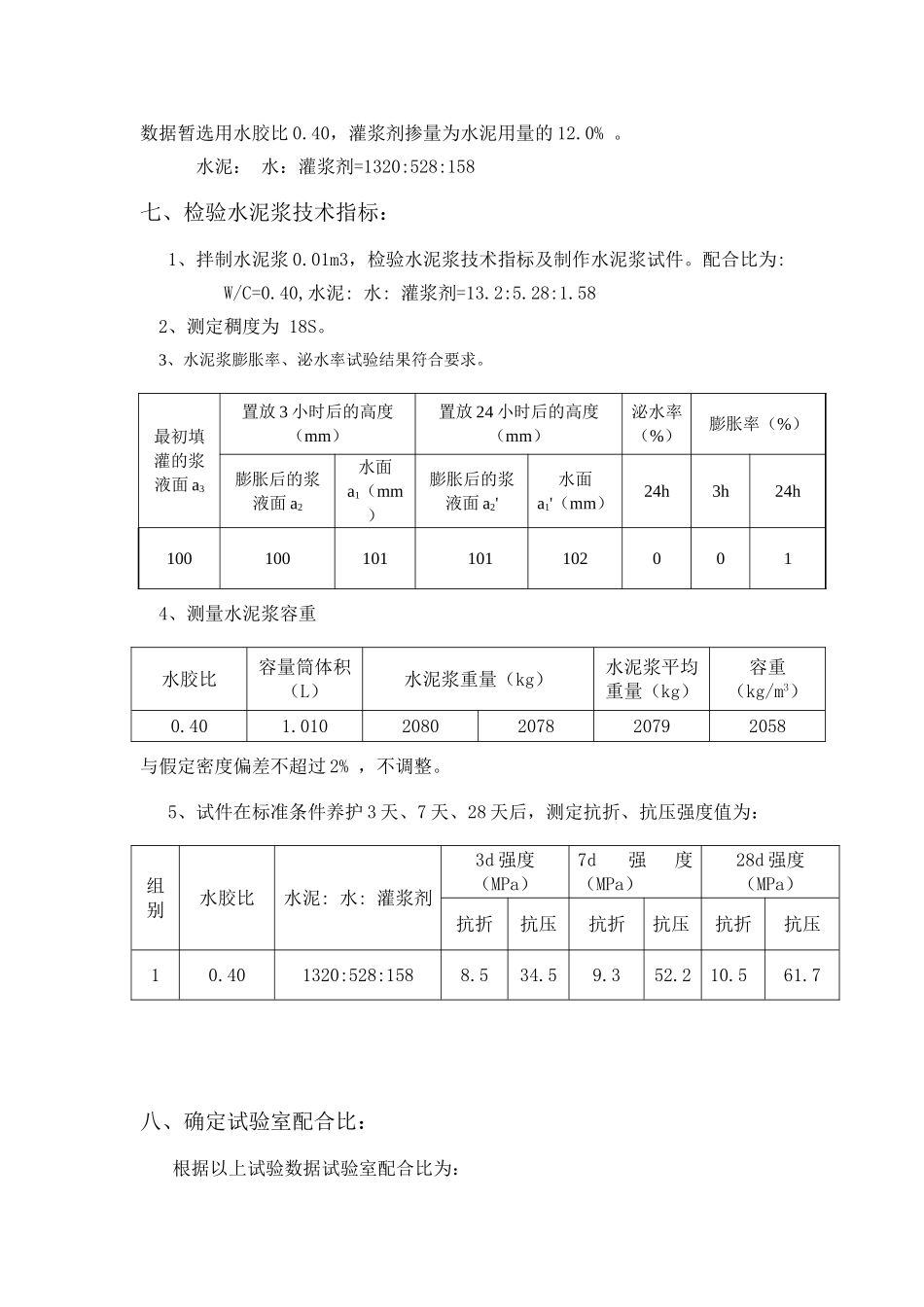

M50 净浆配合比设计说明书一、概述1、使用部位：孔道压浆2、稠度要求：14-18S二 、编制依据1、《公路桥涵施工技术法律规范》 （JTG/T F50-2025）2、《混凝土外加剂应用技术法律规范》 （GB8076）三、目的和要求：根据《公路桥涵施工技术法律规范》（JTG/T F50-2025）12.1 条文要求，水泥浆设计强度为 50MPa，泌水率≤2%，膨胀率小于 10%，水泥浆稠度控制在14-18s 之间。拟采纳 50MPa 水泥浆。通过试验验证，在标准条件下，水泥浆的稠度、膨胀率、泌水率、强度等技术指标，使其满足设计和施工要求。四、材料情况：1、水泥：湖南金磊南方 P.O52.5 水泥。2、灌浆剂：长沙市神宇建筑防水防腐有限公司生产的 SYW-G 灌浆剂，经试验及参考使用说明，采纳 12.0%掺量。3、水：采纳自来水，淡水。五、确定试配强度（fcu,0）fm,o=f2+0.645δ=53.9 （MPa）,取 53.9 MPa式中：fm,o——试配强度（MPa）； f2——抗压强度平均值（MPa）；σ ——现场强度标准差（MPa）,取 6 Mpa. 六、确定基准配合比： 1、水泥浆各种材料的用量按法律规范（JTG/T F50-2025）要求及根据原材料试验数据暂选用水胶比 0.40，灌浆剂掺量为水泥用量的 12.0% 。水泥： 水：灌浆剂=1320:528:158七、检验水泥浆技术指标：1、拌制水泥浆 0.01m3，检验水泥浆技术指标及制作水泥浆试件。配合比为: W/C=0.40,水泥: 水: 灌浆剂=13.2:5.28:1.582、测定稠度为 18S。3、水泥浆膨胀率、泌水率试验结果符合要求。最初填灌的浆液面 a3置放 3 小时后的高度（mm）置放 24 小时后的高度（mm）泌水率（%）膨胀率（%）膨胀后的浆液面 a2水面a1（mm）膨胀后的浆液面 a2'水面a1'（mm）24h3h24h100100101 101102 0 0 1 4、测量水泥浆容重水胶比容量筒体积（L）水泥浆重量（kg）水泥浆平均重量（kg）容重（kg/m3）0.401.0102080207820792058与假定密度偏差不超过 2% ，不调整。5、试件在标准条件养护 3 天、7 天、28 天后，测定抗折、抗压强度值为：组别水胶比水泥: 水: 灌浆剂3d 强度（MPa）7d强度（MPa）28d 强度（MPa）抗折抗压抗折抗压抗折抗压10.401320:528:1588.534.59.352.210.561.7八、确定试验室配合比：根据以上试验数据试验室配合比为：W/C=0.40,水泥:水: 灌浆剂=1:0.40:0.12每立方米材料用量（kg/m3）：水泥:水:灌浆剂=1320:528:158九、炎汝高速第三合同段施工场地试验室拟采纳此配合比作为本部M50 孔道压浆配合比。山东黄河工程集团有限公司炎汝高速公路第三合同段施工场地试验室2025 年 10 月 21 日
