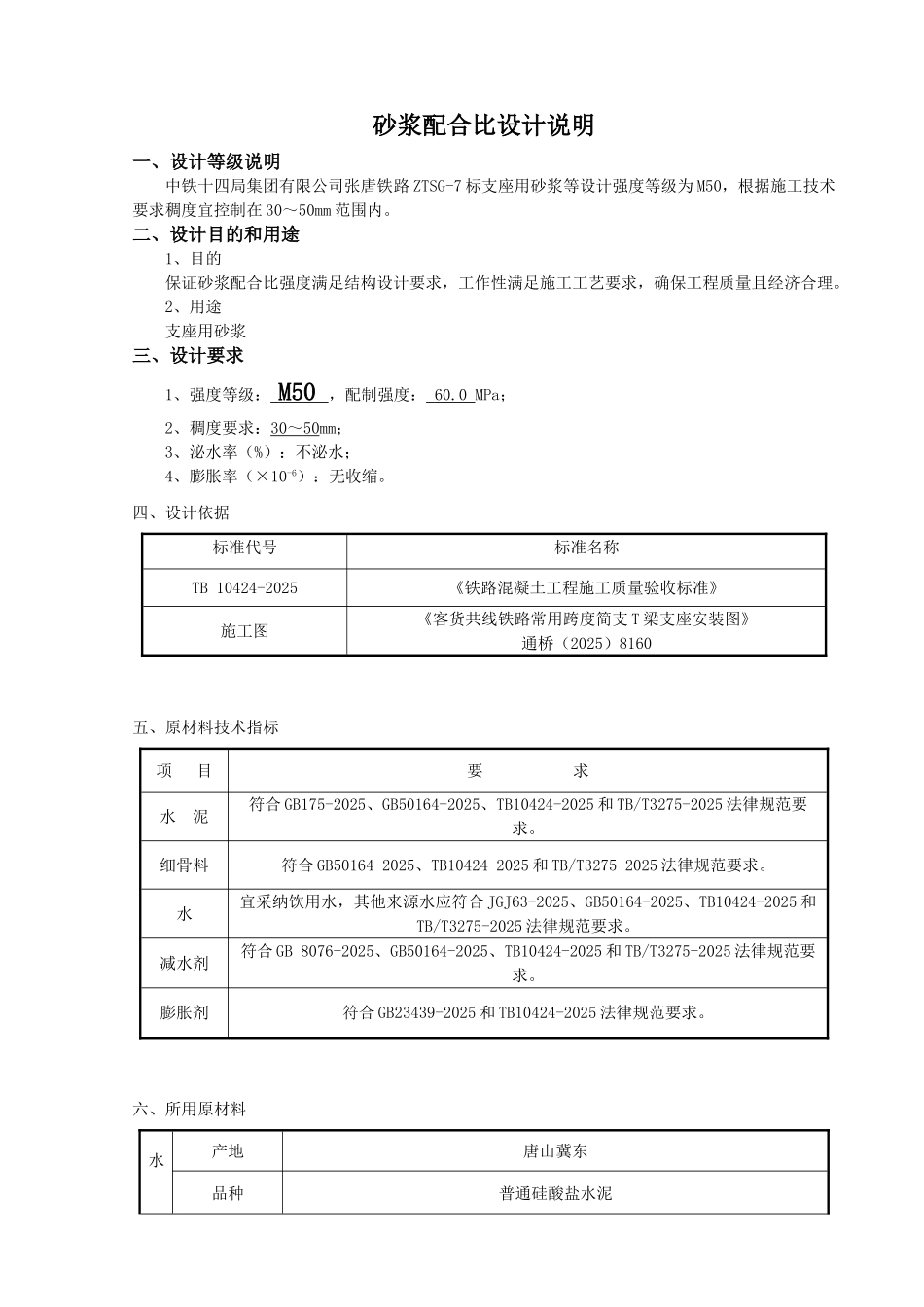

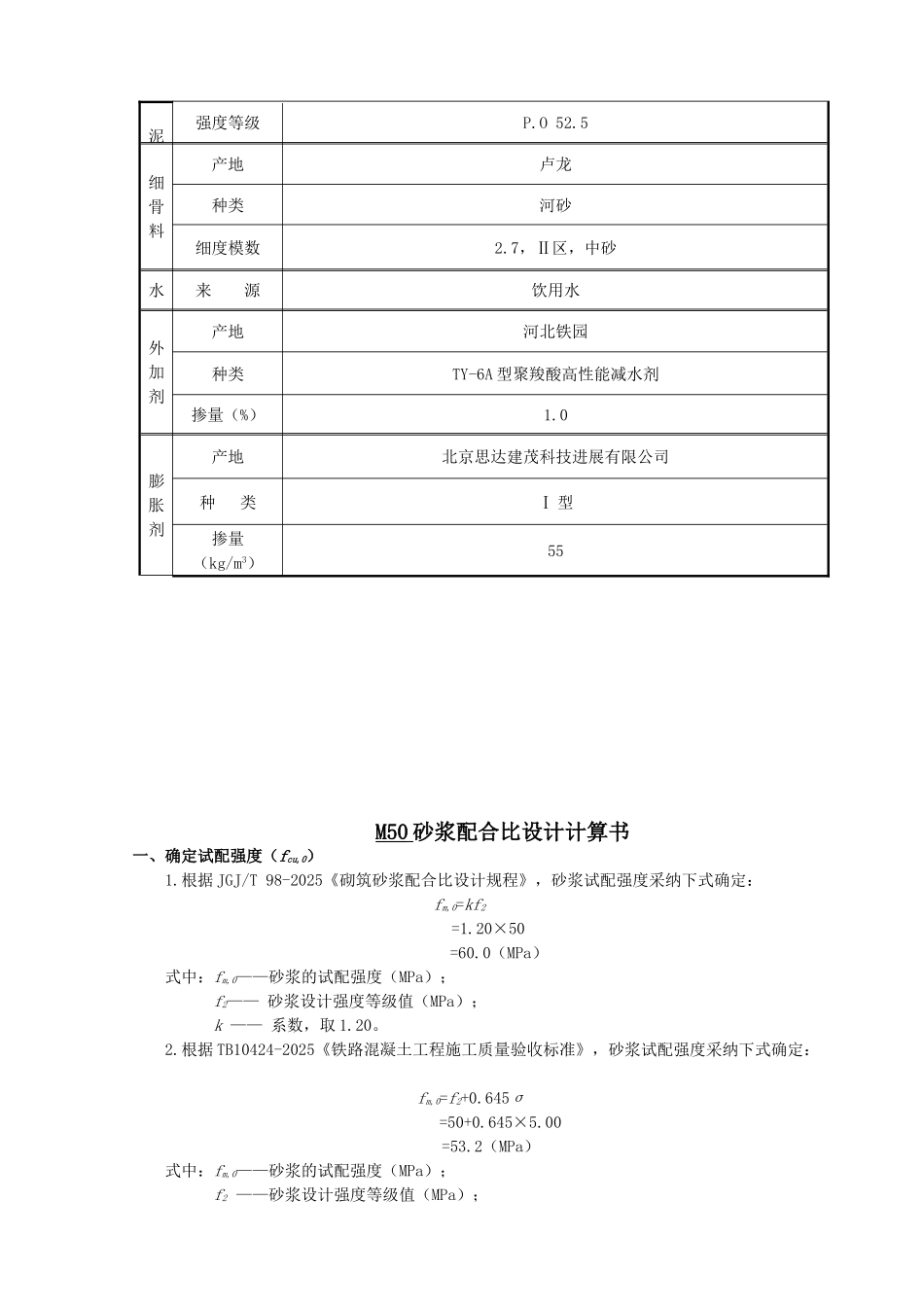

砂浆配合比设计书 中铁十四局集团有限公司张唐项目经理部中心试验室二零一三年十一月二日砂浆配合比设计说明一、设计等级说明中铁十四局集团有限公司张唐铁路 ZTSG-7 标支座用砂浆等设计强度等级为 M50，根据施工技术要求稠度宜控制在 30～50mm 范围内。二、设计目的和用途1、目的保证砂浆配合比强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理。2、用途支座用砂浆三、设计要求1、强度等级： M50 ，配制强度： 60.0 MPa；2、稠度要求：30 ～ 50 mm；3、泌水率（%）：不泌水；4、膨胀率（×10-6）：无收缩。四、设计依据标准代号标准名称TB 10424-2025《铁路混凝土工程施工质量验收标准》施工图《客货共线铁路常用跨度简支 T 梁支座安装图》通桥（2025）8160五、原材料技术指标项 目要 求水 泥符合 GB175-2025、GB50164-2025、TB10424-2025 和 TB/T3275-2025 法律规范要求。细骨料符合 GB50164-2025、TB10424-2025 和 TB/T3275-2025 法律规范要求。水宜采纳饮用水，其他来源水应符合 JGJ63-2025、GB50164-2025、TB10424-2025 和TB/T3275-2025 法律规范要求。减水剂符合 GB 8076-2025、GB50164-2025、TB10424-2025 和 TB/T3275-2025 法律规范要求。膨胀剂符合 GB23439-2025 和 TB10424-2025 法律规范要求。六、所用原材料水产地唐山冀东品种普通硅酸盐水泥泥强度等级P.O 52.5细骨料产地卢龙种类河砂细度模数2.7，Ⅱ区，中砂水来 源饮用水外加剂产地河北铁园种类TY-6A 型聚羧酸高性能减水剂掺量（%）1.0膨胀剂产地北京思达建茂科技进展有限公司种 类Ⅰ 型掺量（kg/m3）55M50 砂浆配合比设计计算书一、确定试配强度（fcu,0）1.根据 JGJ/T 98-2025《砌筑砂浆配合比设计规程》，砂浆试配强度采纳下式确定： fm,0=kf2 =1.20×50 =60.0（MPa）式中：fm,0——砂浆的试配强度（MPa）； f2—— 砂浆设计强度等级值（MPa）； k —— 系数，取 1.20。2.根据 TB10424-2025《铁路混凝土工程施工质量验收标准》，砂浆试配强度采纳下式确定： fm,0=f2+0.645σ =50+0.645×5.00 =53.2（MPa）式中：fm,0——砂浆的试配强度（MPa）； f2 ——砂浆设计强度等级值（MPa）； σ—— 砂浆现场强度标准差（MPa）。取 5.003.综上，砂浆试配强度 fm,0取值 60.0MPa。二、计算水胶比（W/（C+f））根据 JGJ/T 98-2025《砌筑砂浆配合比设计规程》、TB10424-2025《铁路混凝土工程施工...
