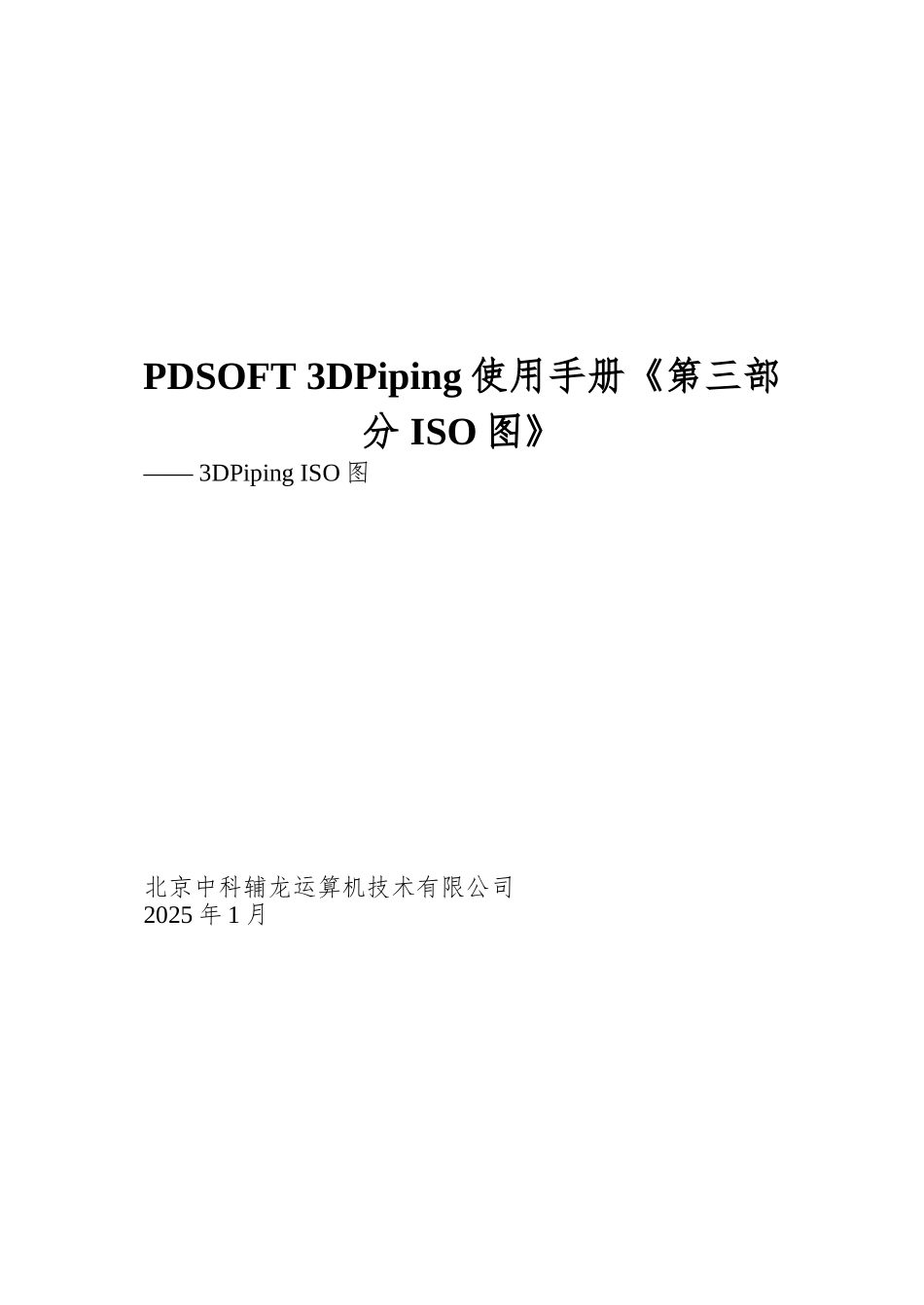

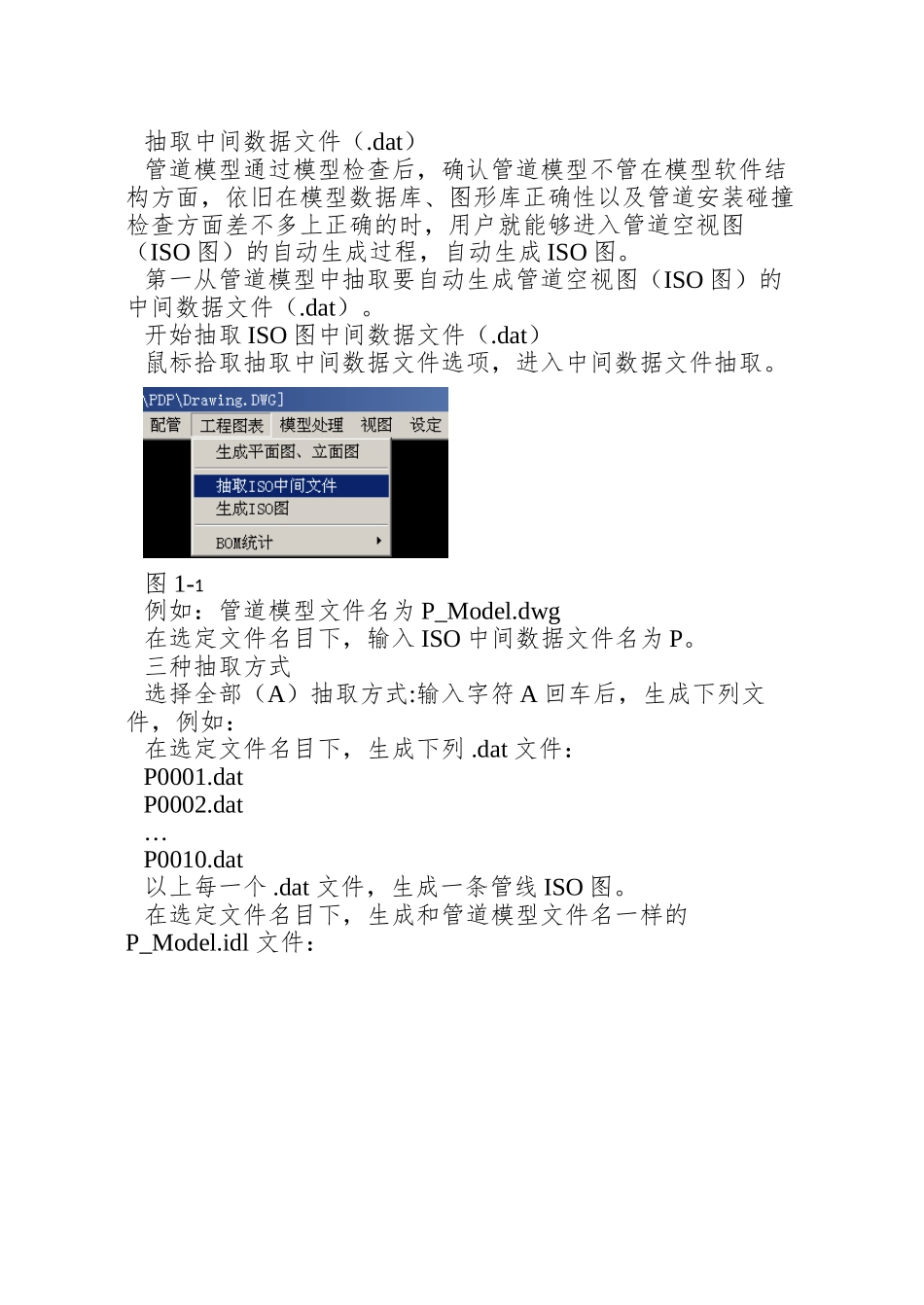

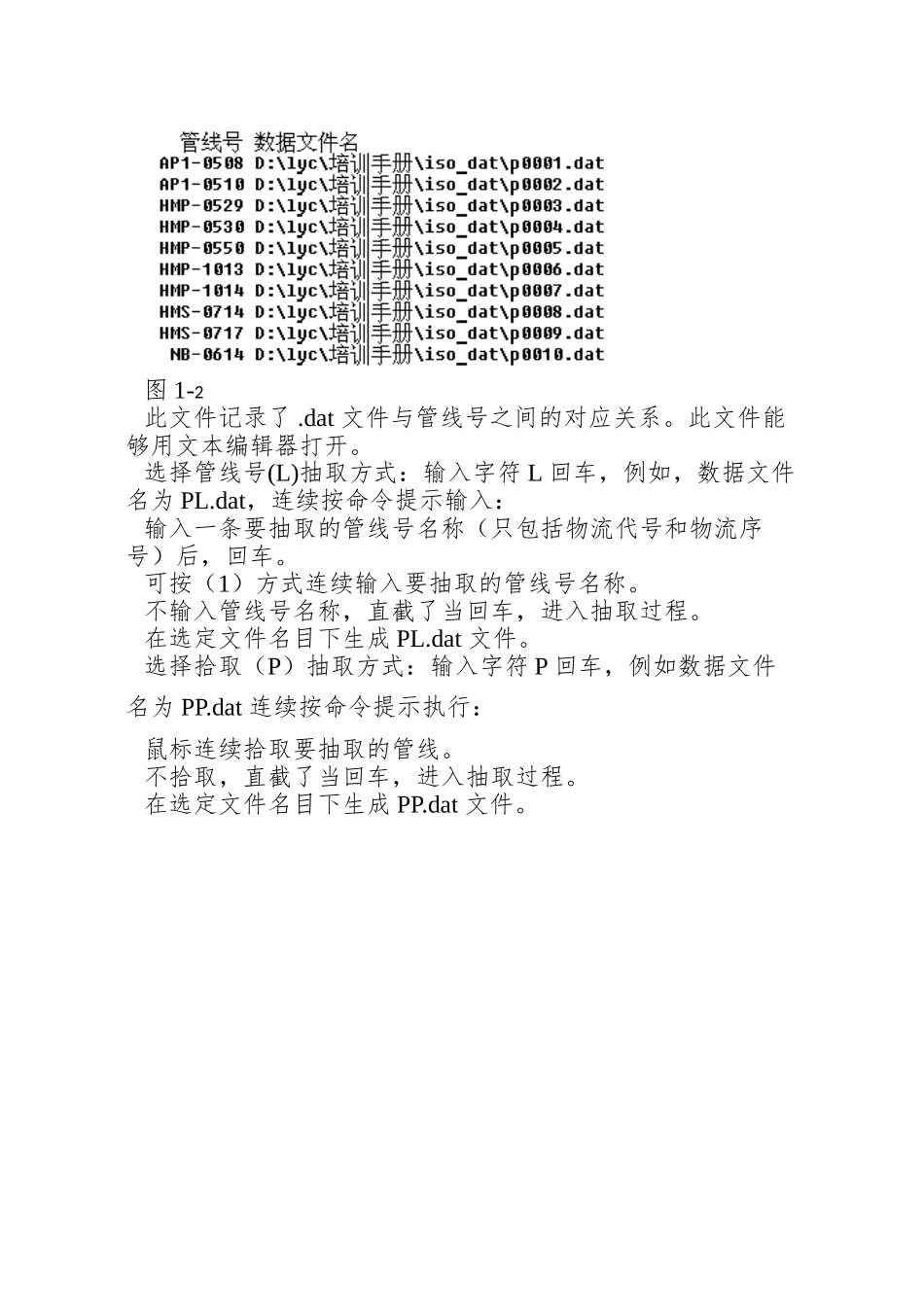

PDSOFT 3DPiping 使用手册《第三部分 ISO 图》—— 3DPiping ISO 图北京中科辅龙运算机技术有限公司2025 年 1 月抽取中间数据文件（.dat）管道模型通过模型检查后，确认管道模型不管在模型软件结构方面，依旧在模型数据库、图形库正确性以及管道安装碰撞检查方面差不多上正确的时，用户就能够进入管道空视图（ISO 图）的自动生成过程，自动生成 ISO 图。第一从管道模型中抽取要自动生成管道空视图（ISO 图）的中间数据文件（.dat）。开始抽取 ISO 图中间数据文件（.dat）鼠标拾取抽取中间数据文件选项，进入中间数据文件抽取。图 1-1例如：管道模型文件名为 P_Model.dwg在选定文件名目下，输入 ISO 中间数据文件名为 P。三种抽取方式选择全部（A）抽取方式:输入字符 A 回车后，生成下列文件，例如：在选定文件名目下，生成下列 .dat 文件：P0001.datP0002.dat…P0010.dat以上每一个 .dat 文件，生成一条管线 ISO 图。在选定文件名目下，生成和管道模型文件名一样的P_Model.idl 文件：图 1-2此文件记录了 .dat 文件与管线号之间的对应关系。此文件能够用文本编辑器打开。选择管线号(L)抽取方式：输入字符 L 回车，例如，数据文件名为 PL.dat，连续按命令提示输入：输入一条要抽取的管线号名称（只包括物流代号和物流序号）后，回车。可按（1）方式连续输入要抽取的管线号名称。不输入管线号名称，直截了当回车，进入抽取过程。在选定文件名目下生成 PL.dat 文件。选择拾取（P）抽取方式：输入字符 P 回车，例如数据文件名为 PP.dat 连续按命令提示执行：鼠标连续拾取要抽取的管线。不拾取，直截了当回车，进入抽取过程。在选定文件名目下生成 PP.dat 文件。自动生成 ISO 图进入自动生成 ISO 图环境鼠标拾取生成 ISO 图选项。在命令提示下，回答是否储存当前管道模型图文件（Y/N）：图 2-3进入 ISO 图自动生成环境：图 2-4ISO 图图纸版面设置鼠标拾取图纸版面选项，进入图纸版面设置状态。图 2-5图 2-6选择纸张大小型号：可设置如下纸张大小型号，例如，A3：图 2-7设置纸张大小参数：参数值单位为 mm：图 2-8图幅名称设置：图 2-9栏中的文件名是绘制 ISO 图所用图框文件名。栏中插入图幅文件是用来显示图框文件样式。绘图区域范畴设置：图 2-10投影方向表示可按以下 4 种视图方向生成 ISO 图：图 2-11选绘图区中的角点坐标值是以＋X 坐标轴为从左向右水平方向，＋Y 坐标轴为...
