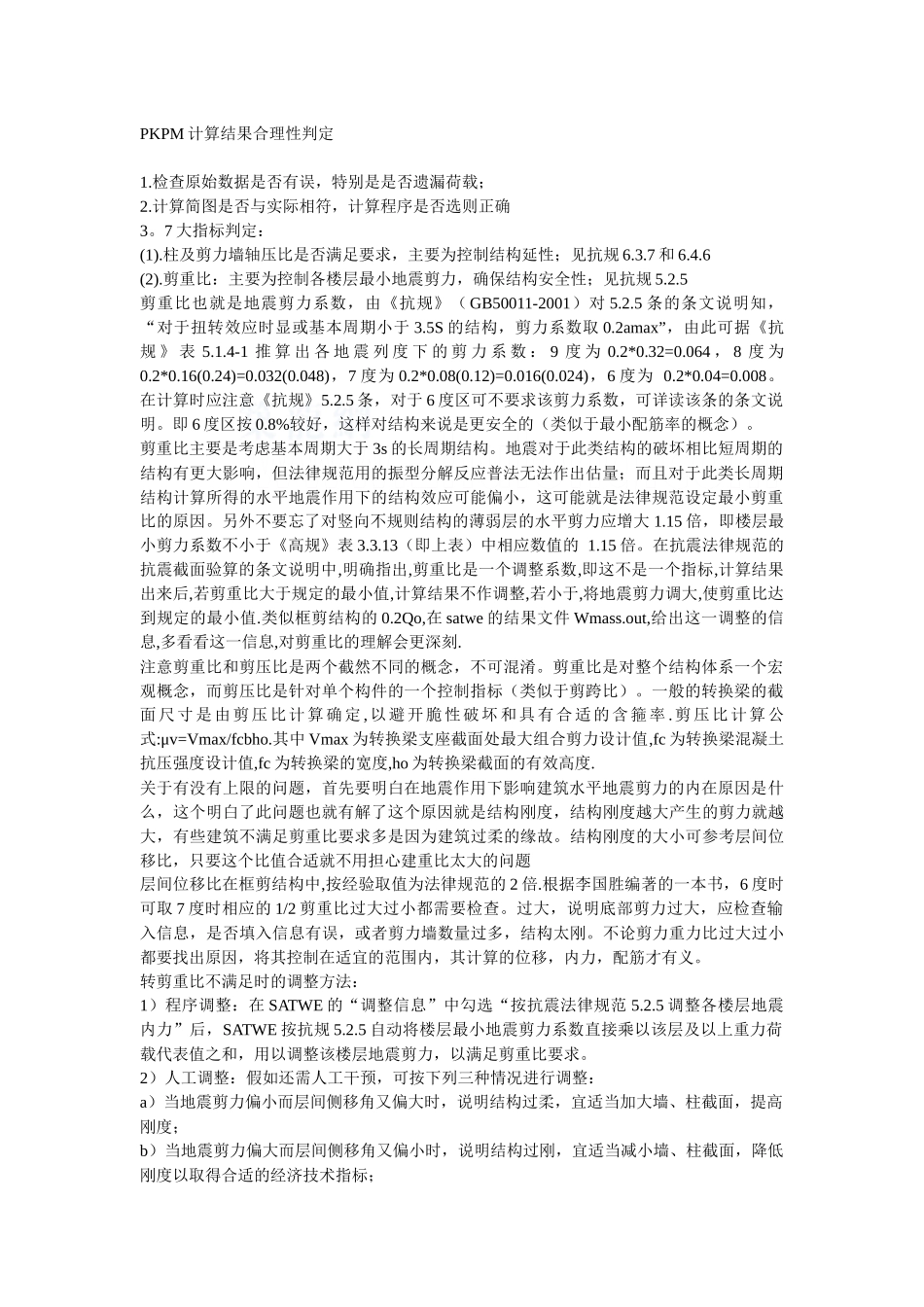

pkpm计算结果合理性判定

PKPM 计算结果合理性判定1.检查原始数据是否有误，特别是是否遗漏荷载； 2.计算简图是否与实际相符，计算程序是否选则正确 3。7 大指标判定： (1).柱及剪力墙轴压比是否满足要求，主要为控制结构延性；见抗规 6.3.7 和 6.4.6 (2).剪重比：主要为控制各楼层最小地震剪力，确保结构安全性；见抗规 5.2.5 剪重比也就是地震剪力系数，由《抗规》（GB50011-2001）对 5.2.5 条的条文说明知，“对于扭转效应时显或基本周期小于 3.5S 的结构，剪力系数取 0.2amax”，由此可据《抗规 》 表 5.1.4-1 推 算 出 各 地 震 列 度 下 的 剪 力 系 数 ： 9 度 为 0.2*0.32=0.064 ， 8 度 为 0.2*0.16(0.24)=0.032(0.048)，7 度为 0.2*0.08(0.12)=0.016(0.024)，6 度为 0.2*0.04=0.008。在计算时应注意《抗规》5.2.5 条，对于 6 度区可不要求该剪力系数，可详读该条的条文说明。即 6 度区按 0.8%较好，这样对结构来说是更安全的（类似于最小配筋率的概念）。 剪重比主要是考虑基本周期大于 3s 的长周期结构。地震对于此类结构的破坏相比短周期的结构有更大影响，但法律规范用的振型分解反应普法无法作出估量；而且对于此类长周期结构计算所得的水平地震作用下的结构效应可能偏小，这可能就是法律规范设定最小剪重比的原因。另外不要忘了对竖向不规则结构的薄弱层的水平剪力应增大 1.15 倍，即楼层最小剪力系数不小于《高规》表 3.3.13（即上表）中相应数值的 1.15 倍。在抗震法律规范的抗震截面验算的条文说明中,明确指出,剪重比是一个调整系数,即这不是一个指标,计算结果出来后,若剪重比大于规定的最小值,计算结果不作调整,若小于,将地震剪力调大,使剪重比达到规定的最小值.类似框剪结构的 0.2Qo,在 satwe 的结果文件 Wmass.out,给出这一调整的信息,多看看这一信息,对剪重比的理解会更深刻. 注意剪重比和剪压比是两个截然不同的概念，不可混淆。剪重比是对整个结构体系一个宏观概念，而剪压比是针对单个构件的一个控制指标（类似于剪跨比）。一般的转换梁的截面尺寸是由剪压比计算确定 ,以避开脆性破坏和具有合适的含箍率 .剪压比计算公式:μv=Vmax/fcbho.其中 Vmax 为转换梁支座截面处最大组合剪力设计值,fc 为转换梁混凝土抗压强度设计值,fc 为转换梁的宽度,ho 为转换梁截面的有效高度. 关于有没有上限的问题，首先要明白在地震作用下影响建筑水平地震剪力的内在原因是什么，这个明白...
