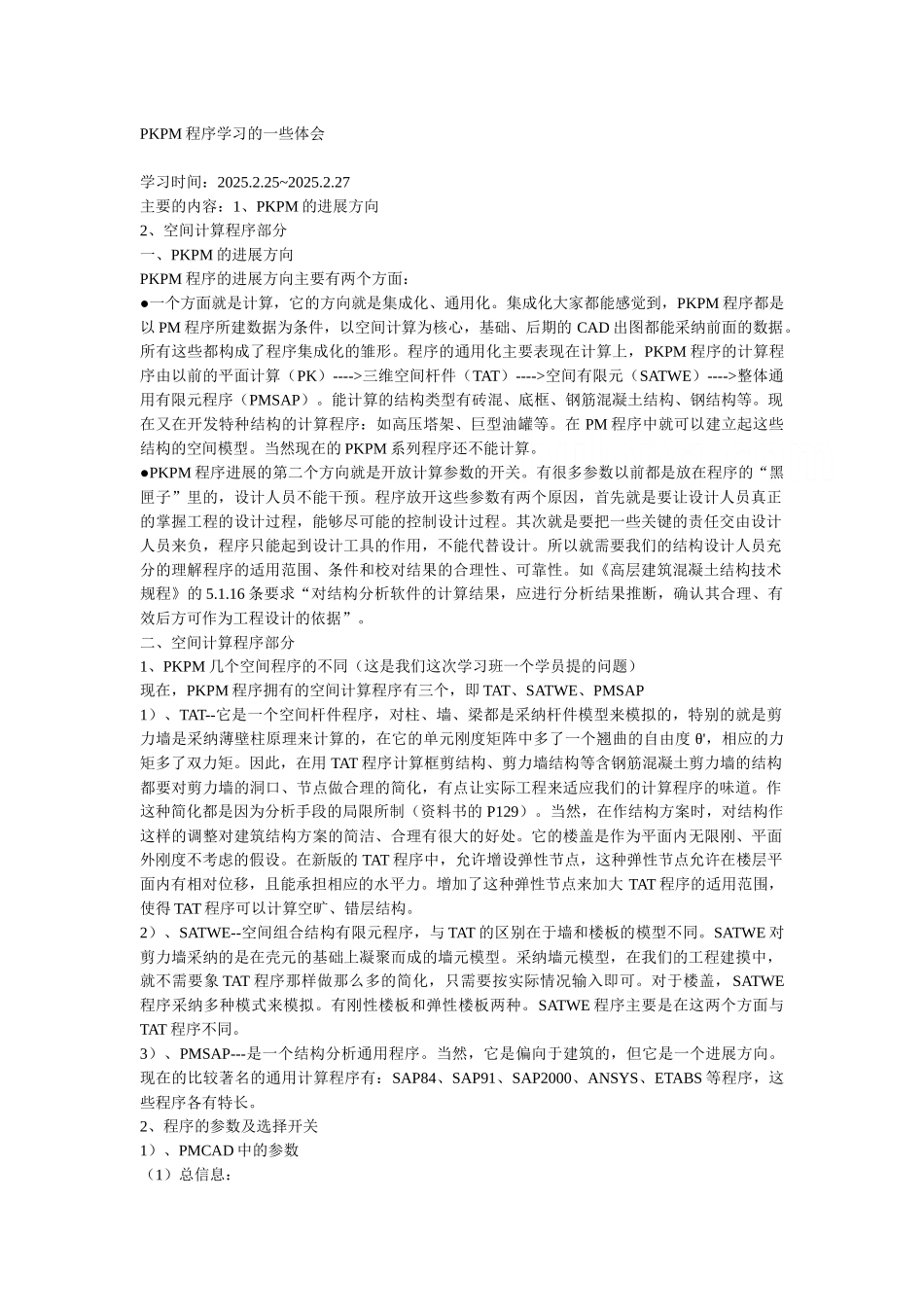

pkpm程序学习的一些体会

PKPM 程序学习的一些体会学习时间：2025.2.25~2025.2.27主要的内容：1、PKPM 的进展方向2、空间计算程序部分一、PKPM 的进展方向PKPM 程序的进展方向主要有两个方面：●一个方面就是计算，它的方向就是集成化、通用化。集成化大家都能感觉到，PKPM 程序都是以 PM 程序所建数据为条件，以空间计算为核心，基础、后期的 CAD 出图都能采纳前面的数据。所有这些都构成了程序集成化的雏形。程序的通用化主要表现在计算上，PKPM 程序的计算程序由以前的平面计算（PK）---->三维空间杆件（TAT）---->空间有限元（SATWE）---->整体通用有限元程序（PMSAP）。能计算的结构类型有砖混、底框、钢筋混凝土结构、钢结构等。现在又在开发特种结构的计算程序：如高压塔架、巨型油罐等。在 PM 程序中就可以建立起这些结构的空间模型。当然现在的 PKPM 系列程序还不能计算。●PKPM 程序进展的第二个方向就是开放计算参数的开关。有很多参数以前都是放在程序的“黑匣子”里的，设计人员不能干预。程序放开这些参数有两个原因，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能的控制设计过程。其次就是要把一些关键的责任交由设计人员来负，程序只能起到设计工具的作用，不能代替设计。所以就需要我们的结构设计人员充分的理解程序的适用范围、条件和校对结果的合理性、可靠性。如《高层建筑混凝土结构技术规程》的 5.1.16 条要求“对结构分析软件的计算结果，应进行分析结果推断，确认其合理、有效后方可作为工程设计的依据”。二、空间计算程序部分1、PKPM 几个空间程序的不同（这是我们这次学习班一个学员提的问题）现在，PKPM 程序拥有的空间计算程序有三个，即 TAT、SATWE、PMSAP1）、TAT--它是一个空间杆件程序，对柱、墙、梁都是采纳杆件模型来模拟的，特别的就是剪力墙是采纳薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲的自由度 θ'，相应的力矩多了双力矩。因此，在用 TAT 程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。作这种简化都是因为分析手段的局限所制（资料书的 P129）。当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。它的楼盖是作为平面内无限刚、平面外刚度不考虑的假设。在新版的 TAT 程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能...
