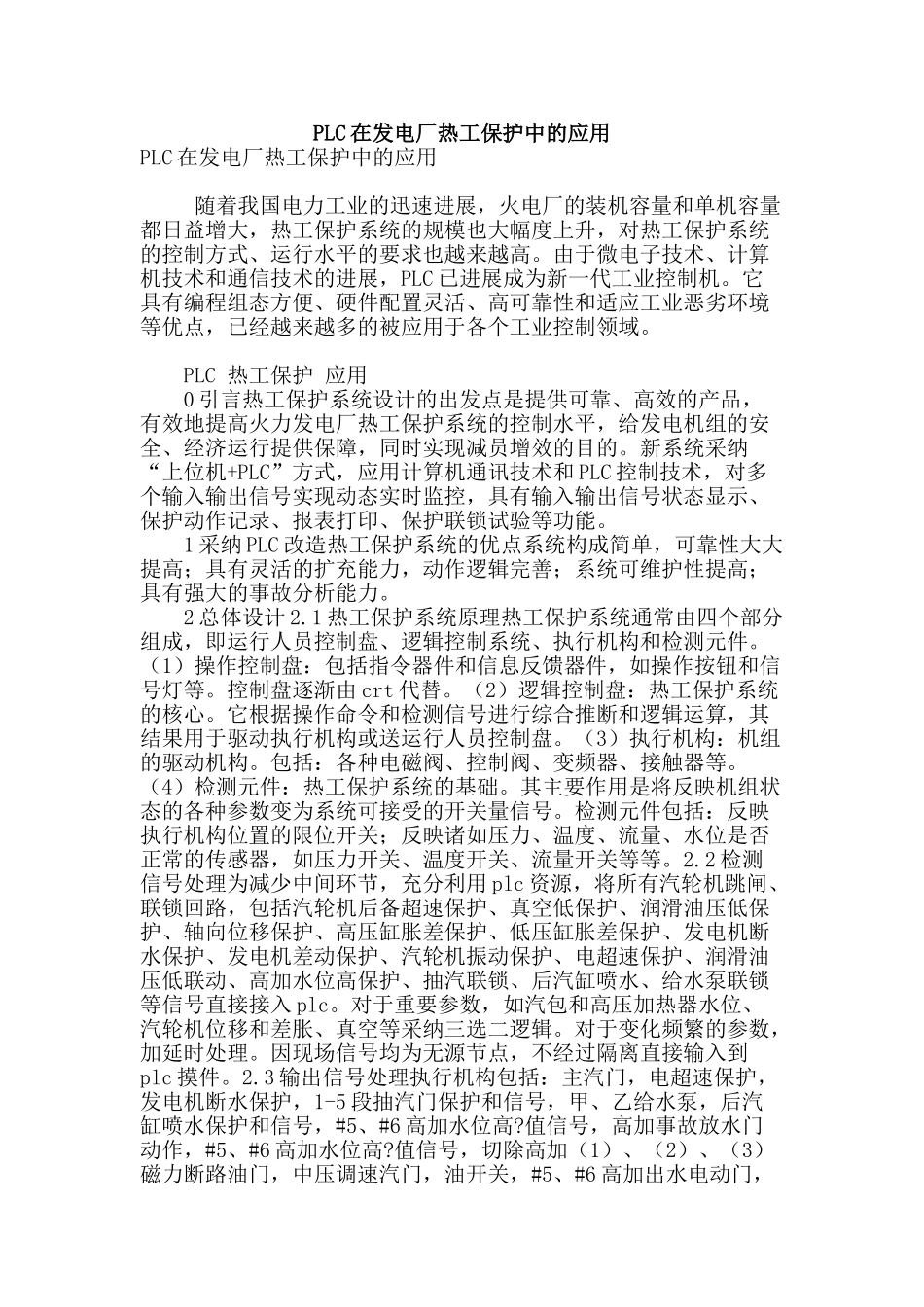

PLC 在发电厂热工保护中的应用PLC 在发电厂热工保护中的应用 随着我国电力工业的迅速进展，火电厂的装机容量和单机容量都日益增大，热工保护系统的规模也大幅度上升，对热工保护系统的控制方式、运行水平的要求也越来越高。由于微电子技术、计算机技术和通信技术的进展，PLC 已进展成为新一代工业控制机。它具有编程组态方便、硬件配置灵活、高可靠性和适应工业恶劣环境等优点，已经越来越多的被应用于各个工业控制领域。 PLC 热工保护 应用 0 引言热工保护系统设计的出发点是提供可靠、高效的产品，有效地提高火力发电厂热工保护系统的控制水平，给发电机组的安全、经济运行提供保障，同时实现减员增效的目的。新系统采纳“上位机+PLC”方式，应用计算机通讯技术和 PLC 控制技术，对多个输入输出信号实现动态实时监控，具有输入输出信号状态显示、保护动作记录、报表打印、保护联锁试验等功能。 1 采纳 PLC 改造热工保护系统的优点系统构成简单，可靠性大大提高；具有灵活的扩充能力，动作逻辑完善；系统可维护性提高；具有强大的事故分析能力。 2 总体设计 2.1 热工保护系统原理热工保护系统通常由四个部分组成，即运行人员控制盘、逻辑控制系统、执行机构和检测元件。（1）操作控制盘：包括指令器件和信息反馈器件，如操作按钮和信号灯等。控制盘逐渐由 crt 代替。（2）逻辑控制盘：热工保护系统的核心。它根据操作命令和检测信号进行综合推断和逻辑运算，其结果用于驱动执行机构或送运行人员控制盘。（3）执行机构：机组的驱动机构。包括：各种电磁阀、控制阀、变频器、接触器等。（4）检测元件：热工保护系统的基础。其主要作用是将反映机组状态的各种参数变为系统可接受的开关量信号。检测元件包括：反映执行机构位置的限位开关；反映诸如压力、温度、流量、水位是否正常的传感器，如压力开关、温度开关、流量开关等等。2.2 检测信号处理为减少中间环节，充分利用 plc 资源，将所有汽轮机跳闸、联锁回路，包括汽轮机后备超速保护、真空低保护、润滑油压低保护、轴向位移保护、高压缸胀差保护、低压缸胀差保护、发电机断水保护、发电机差动保护、汽轮机振动保护、电超速保护、润滑油压低联动、高加水位高保护、抽汽联锁、后汽缸喷水、给水泵联锁等信号直接接入 plc。对于重要参数，如汽包和高压加热器水位、汽轮机位移和差胀、真空等采纳三选二逻辑。对于变化频繁的参数，加延时处理。因现场信号均为无源节点，不经...
