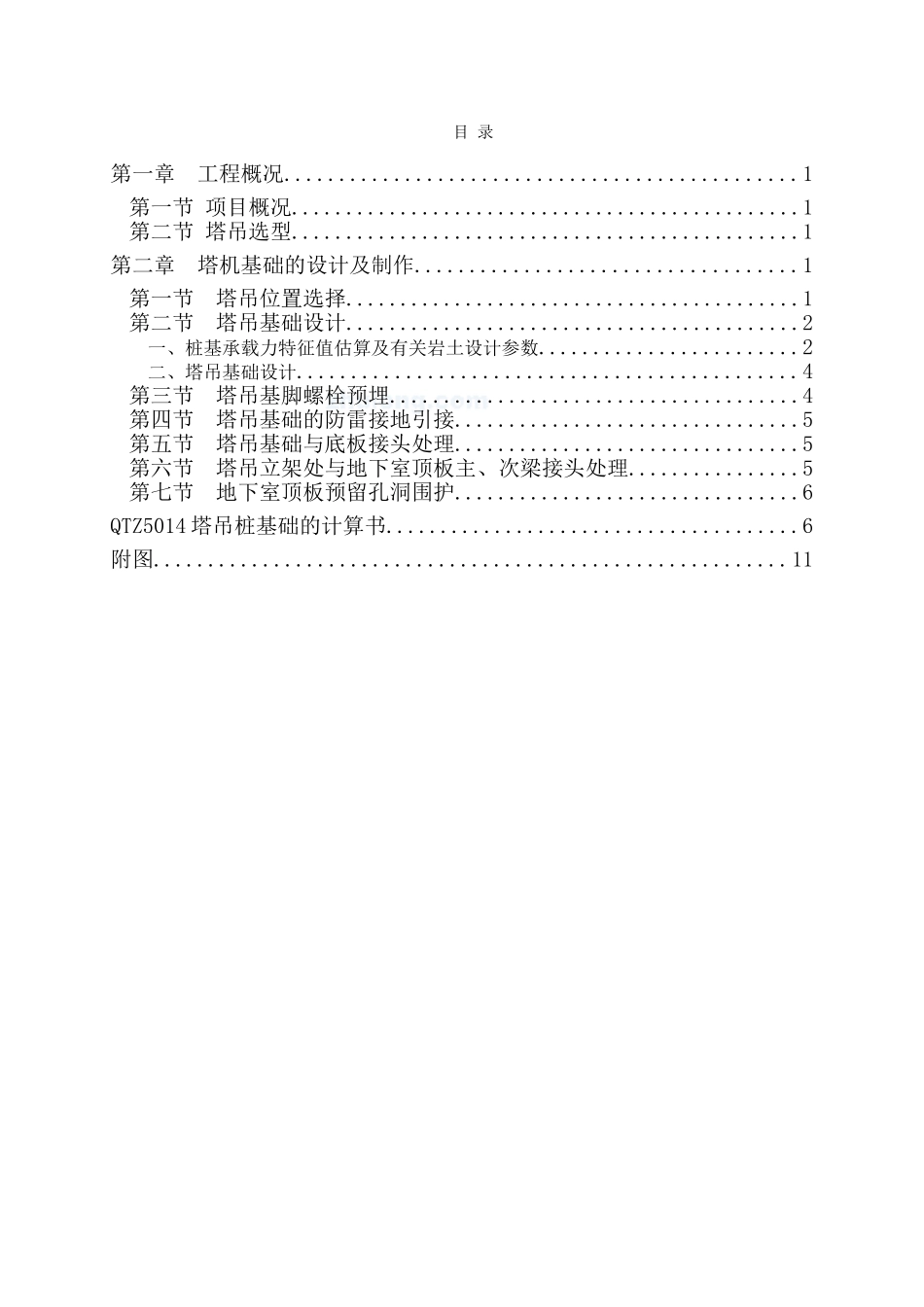

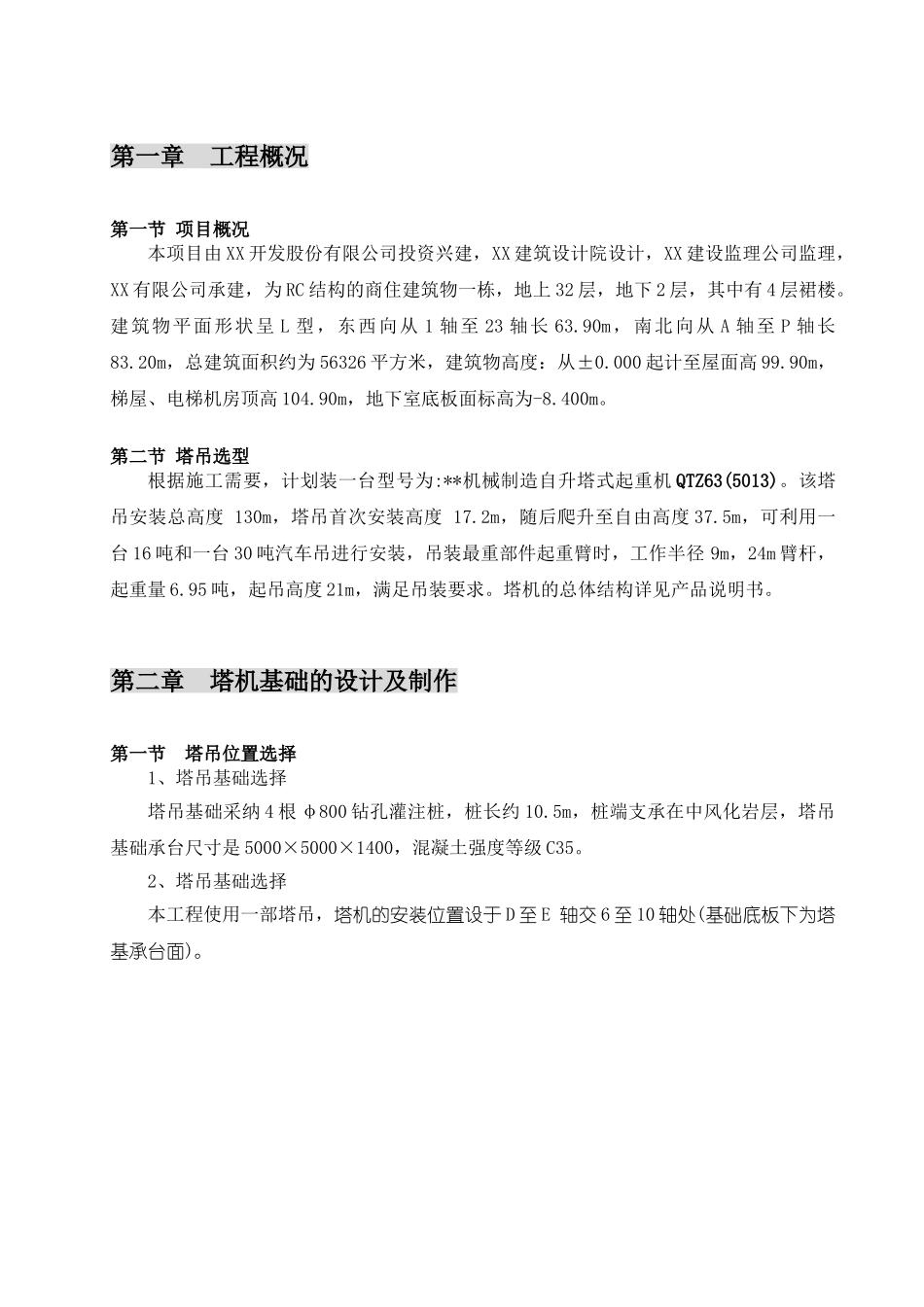

QTZ 自升塔式起重机施工方案XX 工程公司年月日目 录第一章 工程概况...............................................1第一节 项目概况...............................................1第二节 塔吊选型...............................................1第二章 塔机基础的设计及制作...................................1第一节 塔吊位置选择..........................................1第二节 塔吊基础设计..........................................2一、桩基承载力特征值估算及有关岩土设计参数........................2二、塔吊基础设计..............................................4第三节 塔吊基脚螺栓预埋......................................4第四节 塔吊基础的防雷接地引接................................5第五节 塔吊基础与底板接头处理................................5第六节 塔吊立架处与地下室顶板主、次梁接头处理................5第七节 地下室顶板预留孔洞围护................................6QTZ5014 塔吊桩基础的计算书......................................6附图..........................................................11第一章 工程概况第一节 项目概况本项目由 XX 开发股份有限公司投资兴建，XX 建筑设计院设计，XX 建设监理公司监理，XX 有限公司承建，为 RC 结构的商住建筑物一栋，地上 32 层，地下 2 层，其中有 4 层裙楼。建筑物平面形状呈 L 型，东西向从 1 轴至 23 轴长 63.90m，南北向从 A 轴至 P 轴长83.20m，总建筑面积约为 56326 平方米，建筑物高度：从±0.000 起计至屋面高 99.90m，梯屋、电梯机房顶高 104.90m，地下室底板面标高为-8.400m。第二节 塔吊选型根据施工需要，计划装一台型号为:**机械制造自升塔式起重机 QTZ63(5013)。该塔吊安装总高度 130m，塔吊首次安装高度 17.2m，随后爬升至自由高度 37.5m，可利用一台 16 吨和一台 30 吨汽车吊进行安装，吊装最重部件起重臂时，工作半径 9m，24m 臂杆，起重量 6.95 吨，起吊高度 21m，满足吊装要求。塔机的总体结构详见产品说明书。第二章 塔机基础的设计及制作第一节 塔吊位置选择1、塔吊基础选择塔吊基础采纳 4 根 φ800 钻孔灌注桩，桩长约 10.5m，桩端支承在中风化岩层，塔吊基础承台尺寸是 5000×5000×1400，混凝土强度等级 C35。2、塔吊基础选择本工...
