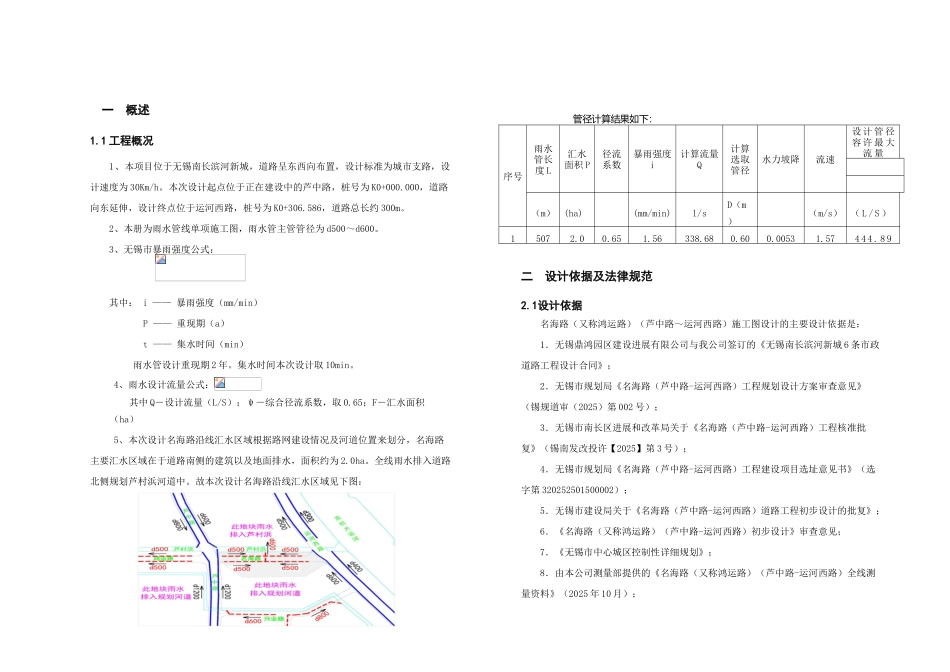

一 概述1.1 工程概况1、本项目位于无锡南长滨河新城，道路呈东西向布置，设计标准为城市支路，设计速度为 30Km/h。本次设计起点位于正在建设中的芦中路，桩号为 K0+000.000，道路向东延伸，设计终点位于运河西路，桩号为 K0+306.586，道路总长约 300m。2、本册为雨水管线单项施工图，雨水管主管管径为 d500～d600。3、无锡市暴雨强度公式：其中： i —— 暴雨强度（mm/min）P —— 重现期（a） t —— 集水时间（min）雨水管设计重现期 2 年。集水时间本次设计取 10min。4、雨水设计流量公式：其中 Q－设计流量（L/S）；ψ－综合径流系数，取 0.65；F－汇水面积（ha）5、本次设计名海路沿线汇水区域根据路网建设情况及河道位置来划分，名海路主要汇水区域在于道路南侧的建筑以及地面排水，面积约为 2.0ha。全线雨水排入道路北侧规划芦村浜河道中。故本次设计名海路沿线汇水区域见下图：管径计算结果如下：序号雨水管长度 L汇水面积 P径流系数暴雨强度i计算流量Q计算选取管径水力坡降流速设 计 管 径容 许 最 大流 量（m）(ha)(mm/min)l/sD（m）（m/s）（ L / S ）15072.00.651.56338.680.600.00531.574 4 4 . 8 9二 设计依据及法律规范2.1设计依据名海路（又称鸿运路）（芦中路～运河西路）施工图设计的主要设计依据是：1．无锡鼎鸿园区建设进展有限公司与我公司签订的《无锡南长滨河新城 6 条市政道路工程设计合同》；2．无锡市规划局《名海路（芦中路-运河西路）工程规划设计方案审查意见》（锡规道审（2025）第 002 号）；3．无锡市南长区进展和改革局关于《名海路（芦中路-运河西路）工程核准批复》（锡南发改投许【2025】第 3 号）；4．无锡市规划局《名海路（芦中路-运河西路）工程建设项目选址意见书》（选字第 320252501500002）；5．无锡市建设局关于《名海路（芦中路-运河西路）道路工程初步设计的批复》；6．《名海路（又称鸿运路）（芦中路-运河西路）初步设计》审查意见；7．《无锡市中心城区控制性详细规划》；8．由本公司测量部提供的《名海路（又称鸿运路）（芦中路-运河西路）全线测量资料》（2025 年 10 月）；9．江苏中设工程咨询集团有限公司提供的 《名海路（又称鸿运路）（芦中路-运河西路）工程地质勘察说明书》（2025 年 10 月）；2.2执行的法律规范标准本次设计遵循的标准、法律规范、规程如下：2.2.1设计法律规范《室外排水设计法律规范》（GB50014-2025）(202...
