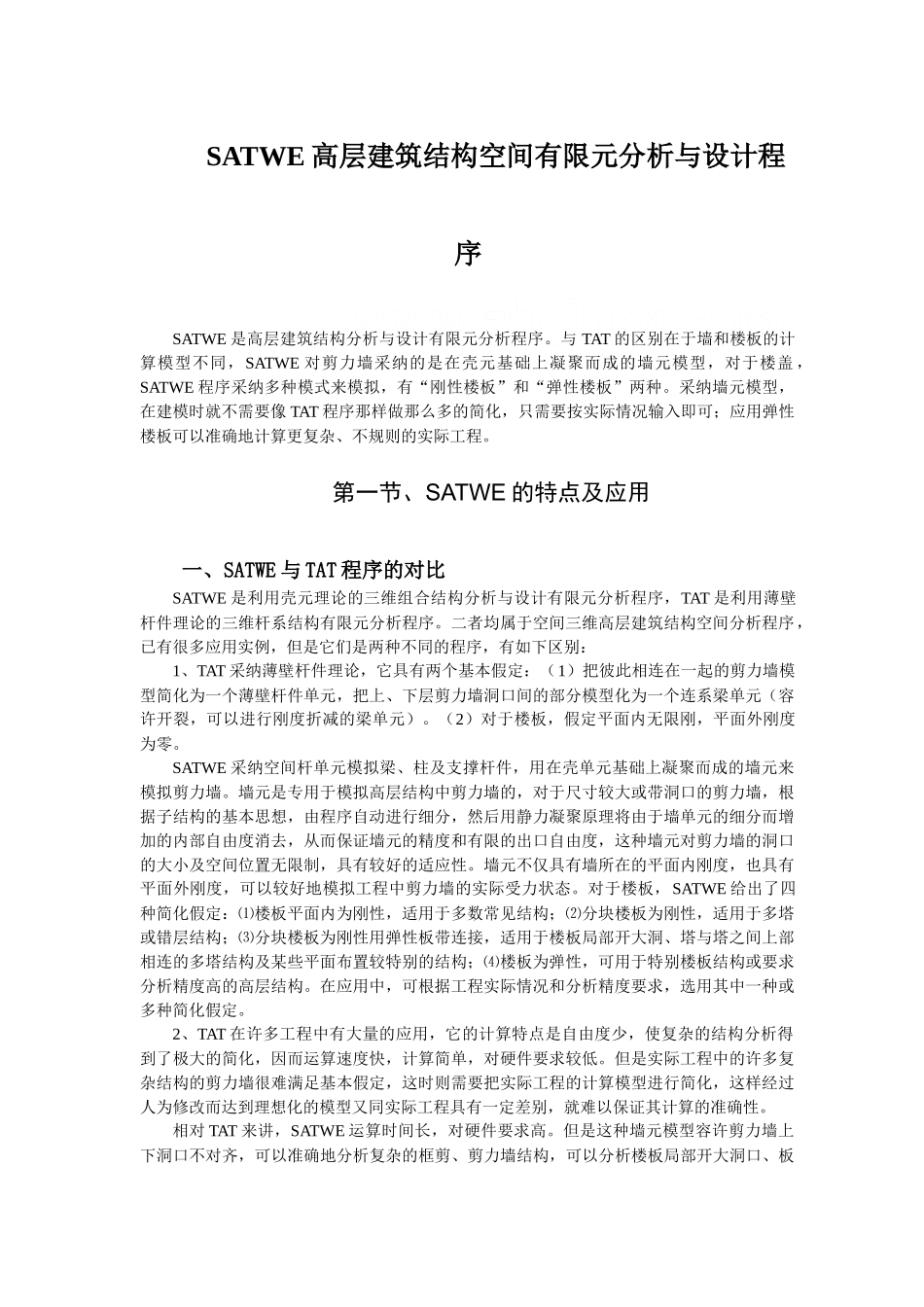

SATWE 高层建筑结构空间有限元分析与设计程序SATWE 是高层建筑结构分析与设计有限元分析程序。与 TAT 的区别在于墙和楼板的计算模型不同，SATWE 对剪力墙采纳的是在壳元基础上凝聚而成的墙元模型，对于楼盖 ，SATWE 程序采纳多种模式来模拟，有“刚性楼板”和“弹性楼板”两种。采纳墙元模型，在建模时就不需要像 TAT 程序那样做那么多的简化，只需要按实际情况输入即可；应用弹性楼板可以准确地计算更复杂、不规则的实际工程。第一节、SATWE 的特点及应用一、SATWE 与 TAT 程序的对比SATWE 是利用壳元理论的三维组合结构分析与设计有限元分析程序，TAT 是利用薄壁杆件理论的三维杆系结构有限元分析程序。二者均属于空间三维高层建筑结构空间分析程序，已有很多应用实例，但是它们是两种不同的程序，有如下区别：1、TAT 采纳薄壁杆件理论，它具有两个基本假定：（1）把彼此相连在一起的剪力墙模型简化为一个薄壁杆件单元，把上、下层剪力墙洞口间的部分模型化为一个连系梁单元（容许开裂，可以进行刚度折减的梁单元）。（2）对于楼板，假定平面内无限刚，平面外刚度为零。SATWE 采纳空间杆单元模拟梁、柱及支撑杆件，用在壳单元基础上凝聚而成的墙元来模拟剪力墙。墙元是专用于模拟高层结构中剪力墙的，对于尺寸较大或带洞口的剪力墙，根据子结构的基本思想，由程序自动进行细分，然后用静力凝聚原理将由于墙单元的细分而增加的内部自由度消去，从而保证墙元的精度和有限的出口自由度，这种墙元对剪力墙的洞口的大小及空间位置无限制，具有较好的适应性。墙元不仅具有墙所在的平面内刚度，也具有平面外刚度，可以较好地模拟工程中剪力墙的实际受力状态。对于楼板，SATWE 给出了四种简化假定：⑴楼板平面内为刚性，适用于多数常见结构；⑵分块楼板为刚性，适用于多塔或错层结构；⑶分块楼板为刚性用弹性板带连接，适用于楼板局部开大洞、塔与塔之间上部相连的多塔结构及某些平面布置较特别的结构；⑷楼板为弹性，可用于特别楼板结构或要求分析精度高的高层结构。在应用中，可根据工程实际情况和分析精度要求，选用其中一种或多种简化假定。2、TAT 在许多工程中有大量的应用，它的计算特点是自由度少，使复杂的结构分析得到了极大的简化，因而运算速度快，计算简单，对硬件要求较低。但是实际工程中的许多复杂结构的剪力墙很难满足基本假定，这时则需要把实际工程的计算模型进行简化，这样经过人为修改而达到理想化的模型又同实际...
