srap工艺加固设计原理

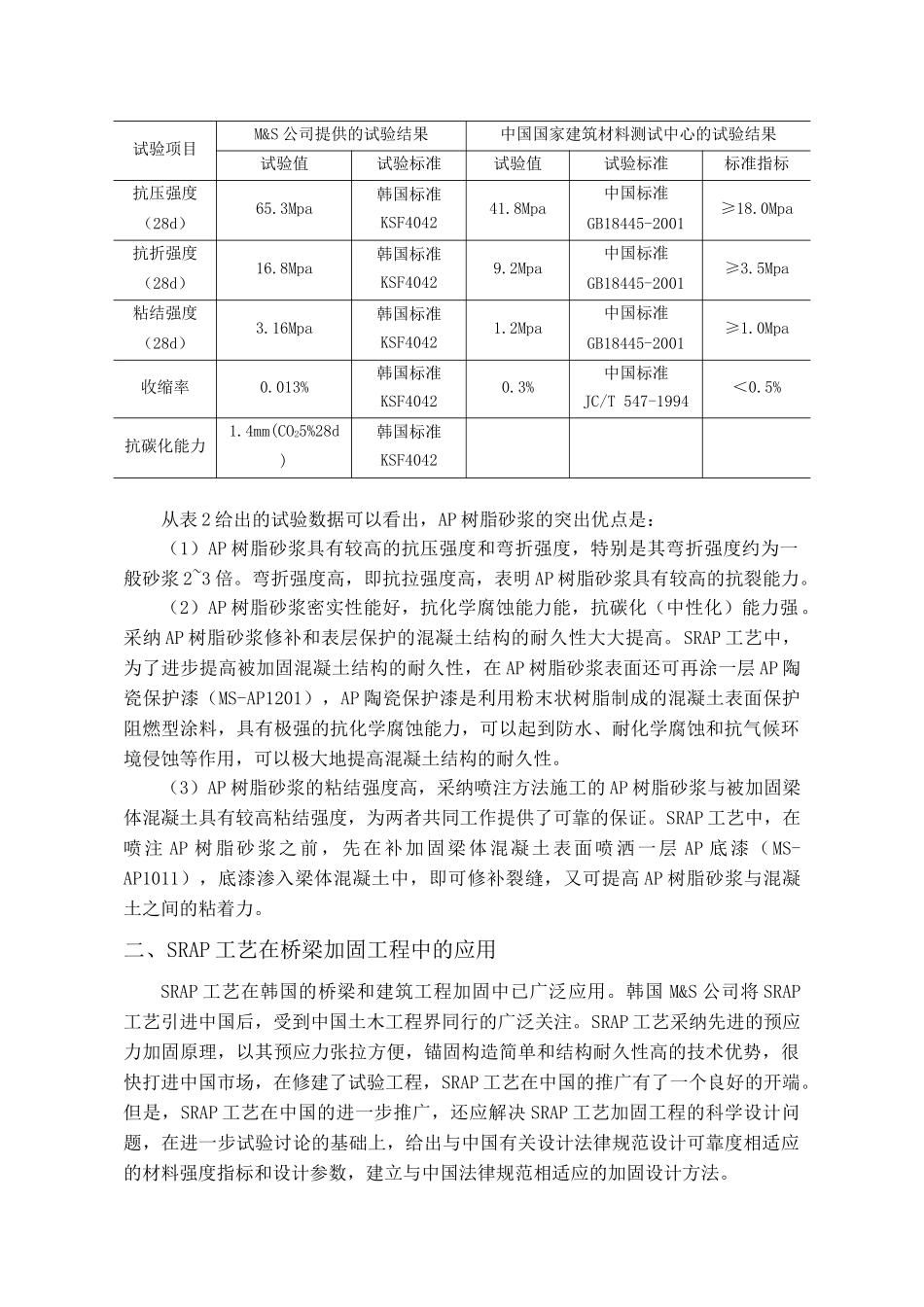

SRAP 工艺加固设计原理一、SRAP 工艺的原理 韩国 M&S 工业株式会社的专利技术 SRAP 工艺是采纳镀锌软钢丝束（简称 SR 加固材料）对混凝土梁体施加预应力，采纳多功能氧化铝聚糖树脂砂浆（简称 AP 树脂砂浆）对混凝土结构进行修补的综合加固技术。图 1 SPAP 工艺加固示意图镀锌软钢丝束靠锚固于混凝土梁体上的角钢固定，采纳螺旋扣环拉紧器进行张拉。为了增强镀锌软钢丝束与修补砂浆的粘着力，在软钢丝束上缠绕弹簧线圈。软钢丝束张拉后，由于预加力的作用，使梁体反向弯曲，在混凝土中产生预压应力。然后，喷注 AP 树脂砂浆，将预应力钢筋与梁体混凝土连为一体，两者共同工作，使结构的承载能力提高，工作性能改善。SRAP 工艺采纳的预应力钢筋由镀锌软钢丝束和弹簧线圈构成。镀锌软钢丝束为7×19型，规格为φ3.2mm※1.2(S)、φ4.8mm※1.5(M)、φ6.3mm※1.8(L)、φ8.0mm※2.0（XL）。其试验力学性能指标列于表 1。表 1：镀锌软钢丝束的试验强度指标规 格截面面积（mm2）试验损坏荷载（N）试验抗拉极限强度（MPa）φ3.2mm※1.2（S）5.09180001571.4φ4.8mm※1.5（M）10.83200001846.7φ6.3mm※1.8（L）18.60297501599.5φ8.0mm※2.0（XL）30.40452001486.8注：※、1.2、1.5、1.8、2.0 表示弹簧线圈的螺矩SRAP 工艺采纳的氧化铝聚糖树脂砂浆是一种强度高，密实性好，抗腐蚀性能强的多功能复合砂浆，其主要试验资料摘录于表 2。表 2：AP 树脂砂浆主要试验结果试验项目M&S 公司提供的试验结果中国国家建筑材料测试中心的试验结果试验值试验标准试验值试验标准标准指标抗压强度（28d）65.3Mpa韩国标准KSF404241.8Mpa中国标准GB18445-2001≥18.0Mpa抗折强度（28d）16.8Mpa韩国标准KSF40429.2Mpa中国标准GB18445-2001≥3.5Mpa粘结强度（28d）3.16Mpa韩国标准KSF40421.2Mpa中国标准GB18445-2001≥1.0Mpa收缩率0.013%韩国标准KSF40420.3%中国标准JC/T 547-1994＜0.5%抗碳化能力1.4mm(CO25%28d)韩国标准KSF4042从表 2 给出的试验数据可以看出，AP 树脂砂浆的突出优点是：（1）AP 树脂砂浆具有较高的抗压强度和弯折强度，特别是其弯折强度约为一般砂浆 2~3 倍。弯折强度高，即抗拉强度高，表明 AP 树脂砂浆具有较高的抗裂能力。（2）AP 树脂砂浆密实性能好，抗化学腐蚀能力能，抗碳化（中性化）能力强。采纳 AP 树脂砂浆修补和表层保护的混凝土结构的耐久性大大提高。SRAP 工艺中，为了进步提高被加固混凝土结构的耐久...
