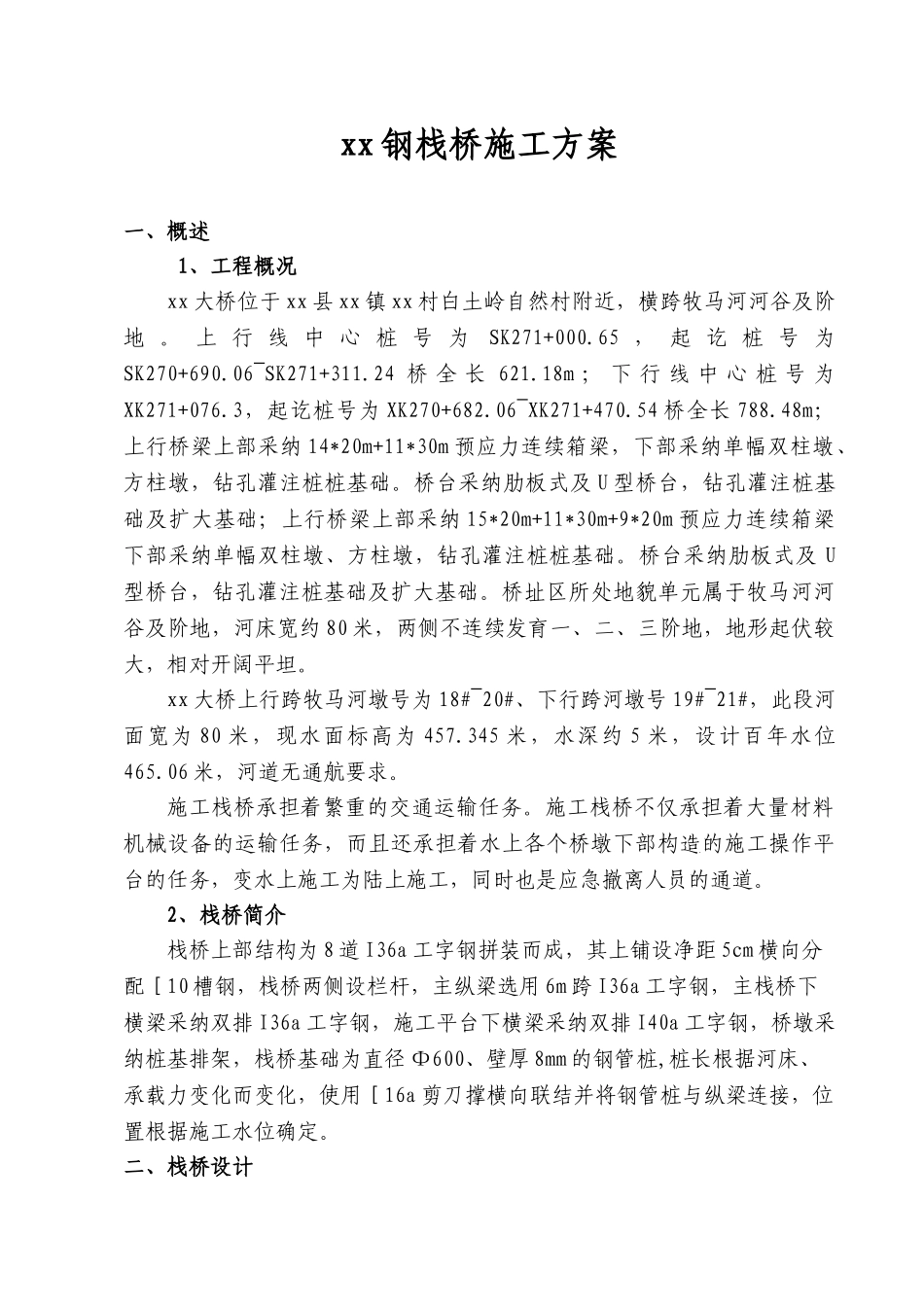

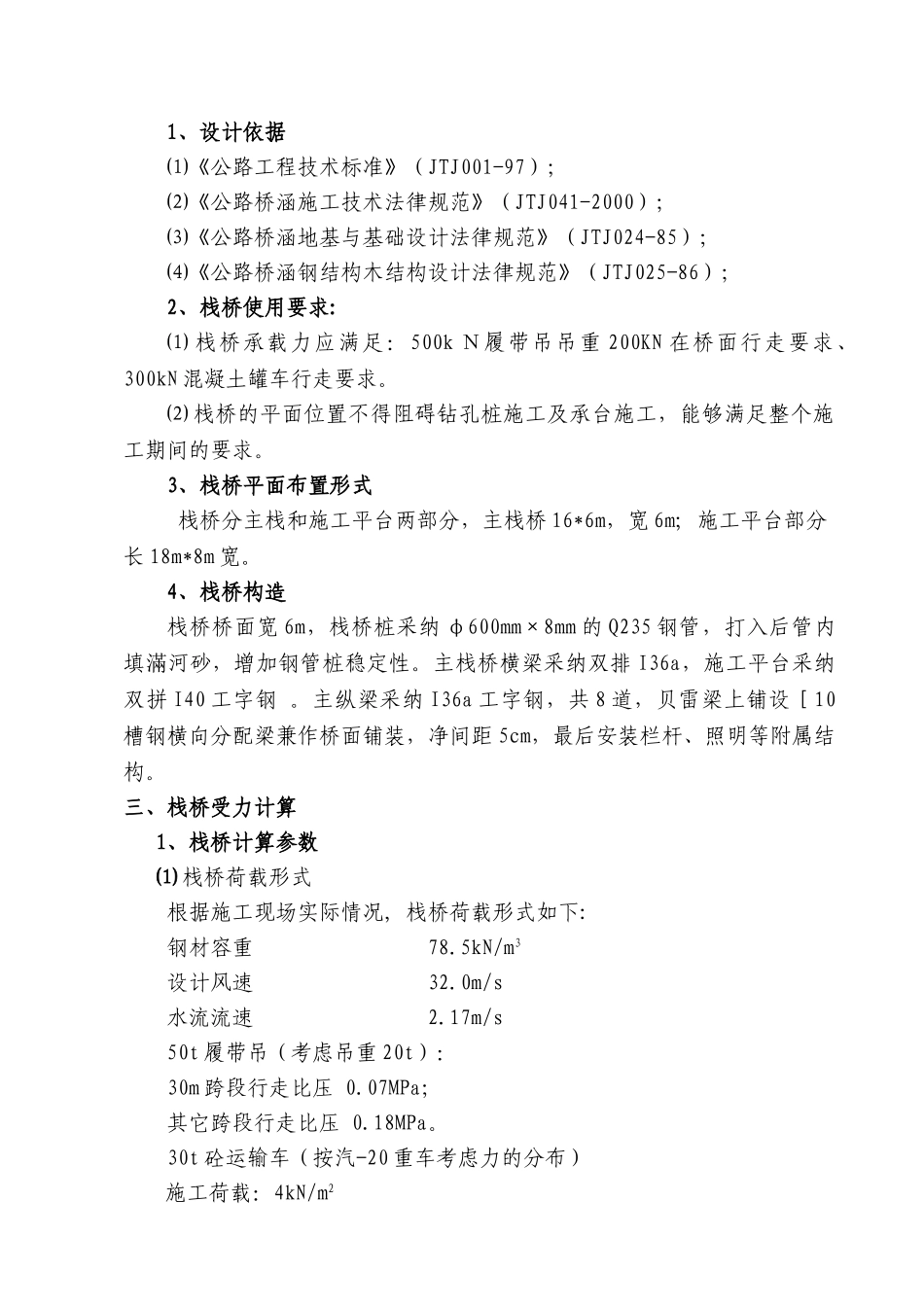

xx 钢栈桥施工方案一、概述1、工程概况xx 大桥位于 xx 县 xx 镇 xx 村白土岭自然村附近，横跨牧马河河谷及阶地 。 上 行 线 中 心 桩 号 为SK271+000.65 ， 起 讫 桩 号 为SK270+690.06~SK271+311.24 桥 全 长 621.18m ； 下 行 线 中 心 桩 号 为XK271+076.3，起讫桩号为 XK270+682.06~XK271+470.54 桥全长 788.48m；上行桥梁上部采纳 14*20m+11*30m 预应力连续箱梁，下部采纳单幅双柱墩、方柱墩，钻孔灌注桩桩基础。桥台采纳肋板式及 U 型桥台，钻孔灌注桩基础及扩大基础；上行桥梁上部采纳 15*20m+11*30m+9*20m 预应力连续箱梁下部采纳单幅双柱墩、方柱墩，钻孔灌注桩桩基础。桥台采纳肋板式及 U型桥台，钻孔灌注桩基础及扩大基础。桥址区所处地貌单元属于牧马河河谷及阶地，河床宽约 80 米，两侧不连续发育一、二、三阶地，地形起伏较大，相对开阔平坦。xx 大桥上行跨牧马河墩号为 18#~20#、下行跨河墩号 19#~21#，此段河面宽为 80 米，现水面标高为 457.345 米，水深约 5 米，设计百年水位465.06 米，河道无通航要求。施工栈桥承担着繁重的交通运输任务。施工栈桥不仅承担着大量材料机械设备的运输任务，而且还承担着水上各个桥墩下部构造的施工操作平台的任务，变水上施工为陆上施工，同时也是应急撤离人员的通道。2、栈桥简介栈桥上部结构为 8 道 I36a 工字钢拼装而成，其上铺设净距 5cm 横向分配［10 槽钢，栈桥两侧设栏杆，主纵梁选用 6m 跨 I36a 工字钢，主栈桥下横梁采纳双排 I36a 工字钢，施工平台下横梁采纳双排 I40a 工字钢，桥墩采纳桩基排架，栈桥基础为直径 Φ600、壁厚 8mm 的钢管桩,桩长根据河床、承载力变化而变化，使用［16a 剪刀撑横向联结并将钢管桩与纵梁连接，位置根据施工水位确定。二、栈桥设计1、设计依据⑴《公路工程技术标准》（JTJ001-97）；⑵《公路桥涵施工技术法律规范》（JTJ041-2000）；⑶《公路桥涵地基与基础设计法律规范》（JTJ024-85）；⑷《公路桥涵钢结构木结构设计法律规范》（JTJ025-86）；2、栈桥使用要求:⑴ 栈桥承载力应满足：500k Ｎ履带吊吊重 200KN 在桥面行走要求、300kN 混凝土罐车行走要求。⑵ 栈桥的平面位置不得阻碍钻孔桩施工及承台施工，能够满足整个施工期间的要求。3、栈桥平面布置形式栈桥分主栈和施工平台两部分，主栈桥 16*6m，宽 6m; 施工平台部分长 18m*8m 宽。4、栈桥构造 栈桥桥面...
