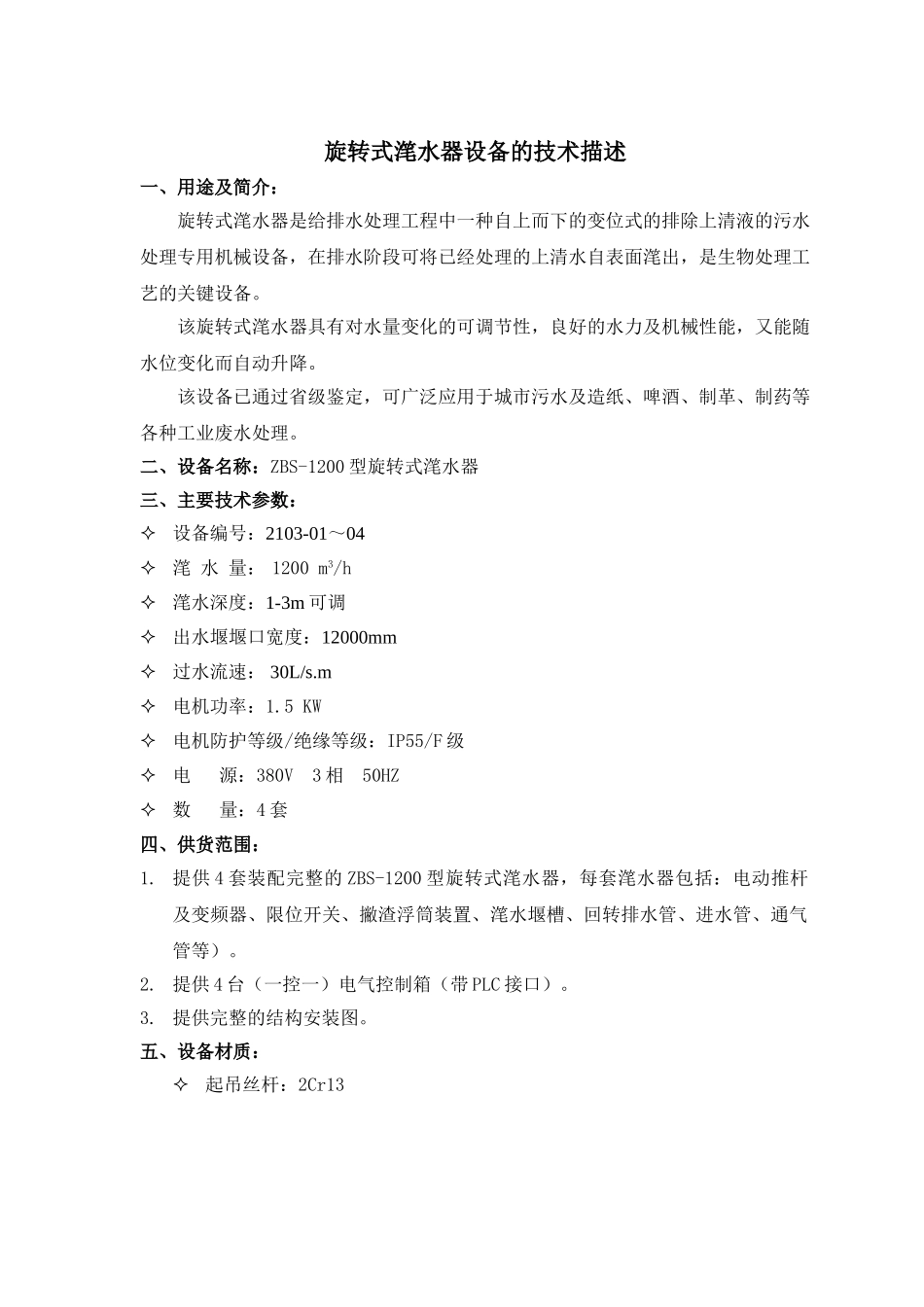

旋转式滗水器设备的技术描述一、用途及简介：旋转式滗水器是给排水处理工程中一种自上而下的变位式的排除上清液的污水处理专用机械设备，在排水阶段可将已经处理的上清水自表面滗出，是生物处理工艺的关键设备。该旋转式滗水器具有对水量变化的可调节性，良好的水力及机械性能，又能随水位变化而自动升降。该设备已通过省级鉴定，可广泛应用于城市污水及造纸、啤酒、制革、制药等各种工业废水处理。二、设备名称：ZBS-1200 型旋转式滗水器三、主要技术参数：设备编号：2103-01～04滗 水 量： 1200 m3/h滗水深度：1-3m 可调出水堰堰口宽度：12000mm过水流速： 30L/s.m电机功率：1.5 KW电机防护等级/绝缘等级：IP55/F 级电 源：380V 3 相 50HZ数 量：4 套四、供货范围：1. 提供 4 套装配完整的 ZBS-1200 型旋转式滗水器，每套滗水器包括：电动推杆及变频器、限位开关、撇渣浮筒装置、滗水堰槽、回转排水管、进水管、通气管等）。2. 提供 4 台（一控一）电气控制箱（带 PLC 接口）。3. 提供完整的结构安装图。五、设备材质：起吊丝杆：2Cr13机 座：HT200 铸铁出 水 堰：不锈钢 304撇渣浮筒：不锈钢 304排水支管和主管：不锈钢 304六、设备部件防腐：不锈钢部件先进行清理，然后酸洗钝化处理即可。七、工作原理：1、滗水器设计成为一定的滗水速率排放上清液，避开扰乱沉降的污泥层，防止滗水器出污泥，滗水速率可调，以确保每一循环周期恒定的流量。2、在每一循环中从反应池的最高运行水位开始滗水，至最低运行水位时完成一个循环滗水周期，滗水器由驱动机构驱动，滗水器以正常运行速度下降到达设定的低水位时，滗水器以快速返回至原来位置。3、滗水器的旋转联合器与密封件可防止液体的泄漏，旋转联合器由两个紧密装配的密封装置组成，排放管线系穿过反应池的墙体，保证穿透处不致漏水。4、旋转式滗水器由工艺程序控制，电动推杆按一定速比使滗水装置及滗水堰槽产生回转，反应池中上清液从滗水堰槽通过回转排水管排出池外，旋转式滗水器的堰体高度不断下降，滗水堰槽也同步下降，形成连续排放，至设计水位深度。八、设计特点：1． 滗水器运行受过程控制器控制，当滗水阶段开始时，利用驱动装置的推动，使滗水器缓慢下降，将经过沉淀后的上清液由滗水堰口滗入导水管，并通过集水管收集后排出反应池。由于驱动装置的缓慢均匀驱动，大大地降低了滗水器运动和排水动作对池内处理水的扰动。...
