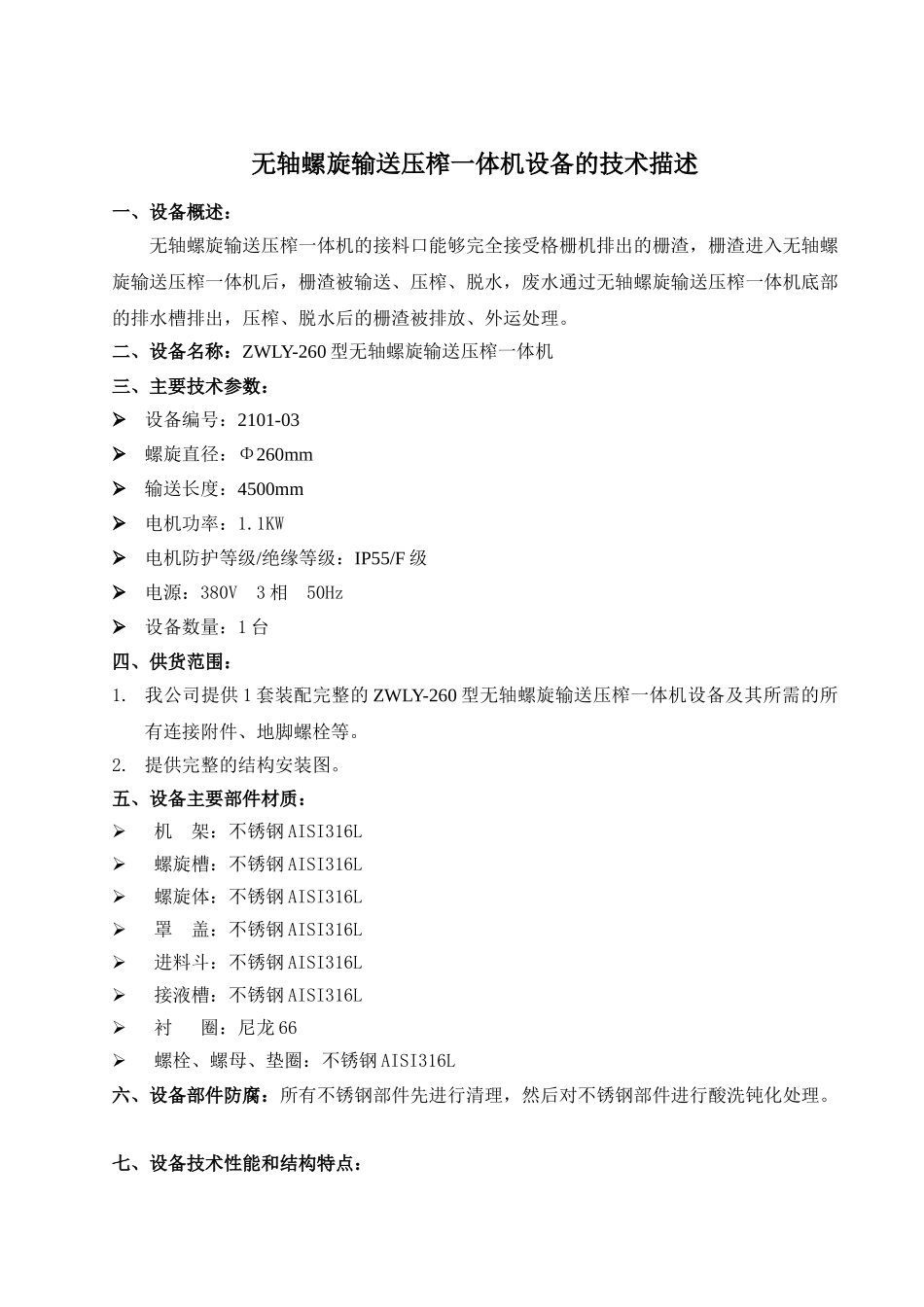

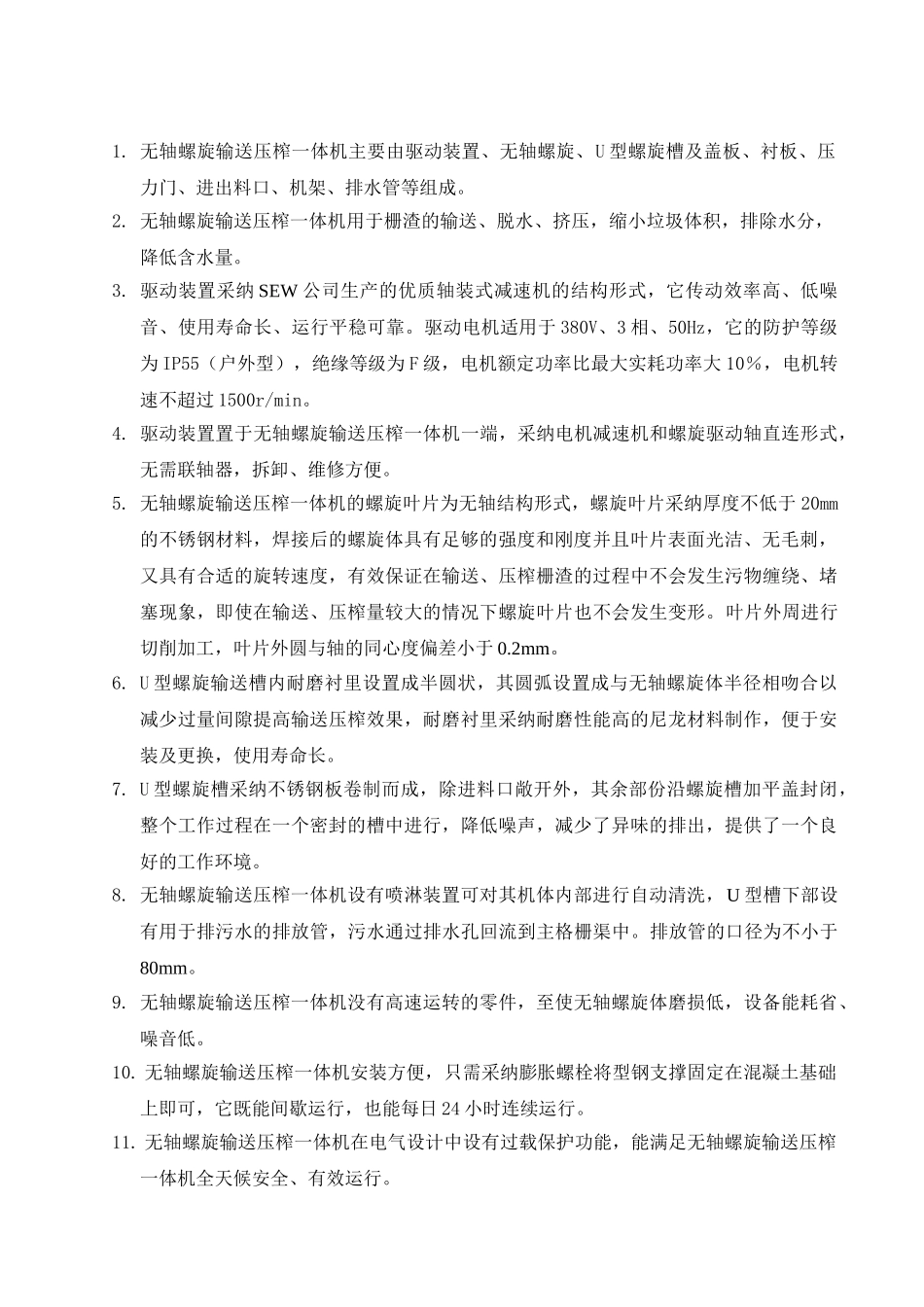

无轴螺旋输送压榨一体机设备的技术描述一、设备概述：无轴螺旋输送压榨一体机的接料口能够完全接受格栅机排出的栅渣，栅渣进入无轴螺旋输送压榨一体机后，栅渣被输送、压榨、脱水，废水通过无轴螺旋输送压榨一体机底部的排水槽排出，压榨、脱水后的栅渣被排放、外运处理。二、设备名称：ZWLY-260 型无轴螺旋输送压榨一体机三、主要技术参数：设备编号：2101-03螺旋直径：Φ260mm输送长度：4500mm电机功率：1.1KW电机防护等级/绝缘等级：IP55/F 级电源：380V 3 相 50Hz设备数量：1 台四、供货范围：1. 我公司提供 1 套装配完整的 ZWLY-260 型无轴螺旋输送压榨一体机设备及其所需的所有连接附件、地脚螺栓等。2. 提供完整的结构安装图。五、设备主要部件材质： 机 架：不锈钢 AISI316L螺旋槽：不锈钢 AISI316L螺旋体：不锈钢 AISI316L罩 盖：不锈钢 AISI316L进料斗：不锈钢 AISI316L接液槽：不锈钢 AISI316L衬 圈：尼龙 66螺栓、螺母、垫圈：不锈钢 AISI316L六、设备部件防腐：所有不锈钢部件先进行清理，然后对不锈钢部件进行酸洗钝化处理。七、设备技术性能和结构特点：1. 无轴螺旋输送压榨一体机主要由驱动装置、无轴螺旋、U 型螺旋槽及盖板、衬板、压力门、进出料口、机架、排水管等组成。2. 无轴螺旋输送压榨一体机用于栅渣的输送、脱水、挤压，缩小垃圾体积，排除水分，降低含水量。3. 驱动装置采纳 SEW 公司生产的优质轴装式减速机的结构形式，它传动效率高、低噪音、使用寿命长、运行平稳可靠。驱动电机适用于 380V、3 相、50Hz，它的防护等级为 IP55（户外型），绝缘等级为 F 级，电机额定功率比最大实耗功率大 10％，电机转速不超过 1500r/min。4. 驱动装置置于无轴螺旋输送压榨一体机一端，采纳电机减速机和螺旋驱动轴直连形式，无需联轴器，拆卸、维修方便。5. 无轴螺旋输送压榨一体机的螺旋叶片为无轴结构形式，螺旋叶片采纳厚度不低于 20mm的不锈钢材料，焊接后的螺旋体具有足够的强度和刚度并且叶片表面光洁、无毛刺，又具有合适的旋转速度，有效保证在输送、压榨栅渣的过程中不会发生污物缠绕、堵塞现象，即使在输送、压榨量较大的情况下螺旋叶片也不会发生变形。叶片外周进行切削加工，叶片外圆与轴的同心度偏差小于 0.2mm。6. U 型螺旋输送槽内耐磨衬里设置成半圆状，其圆弧设置成与无轴螺旋体半径相吻合以减少过量间隙提高输送压榨效果，耐磨衬里采纳...
