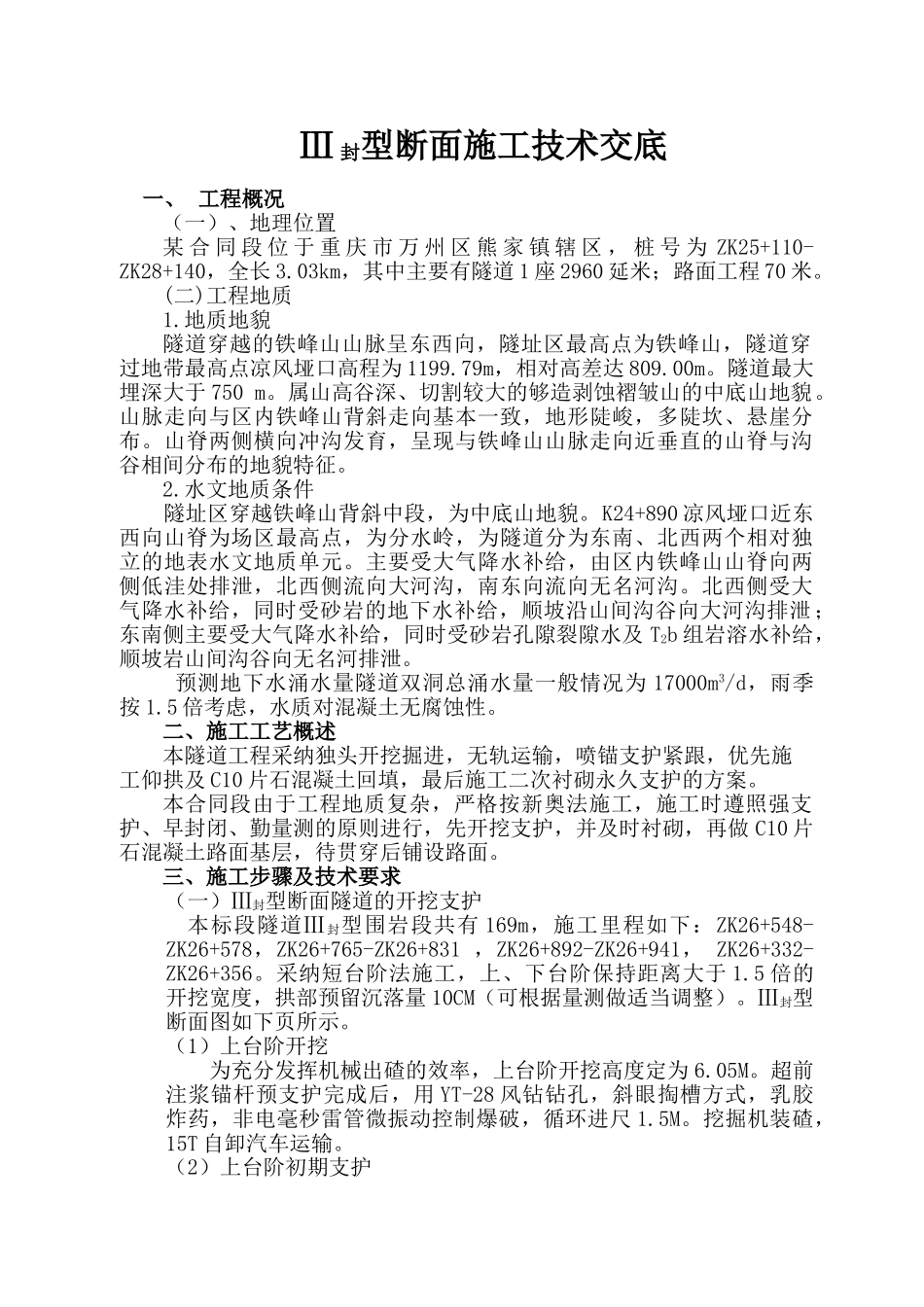

Ⅲ封型断面施工技术交底

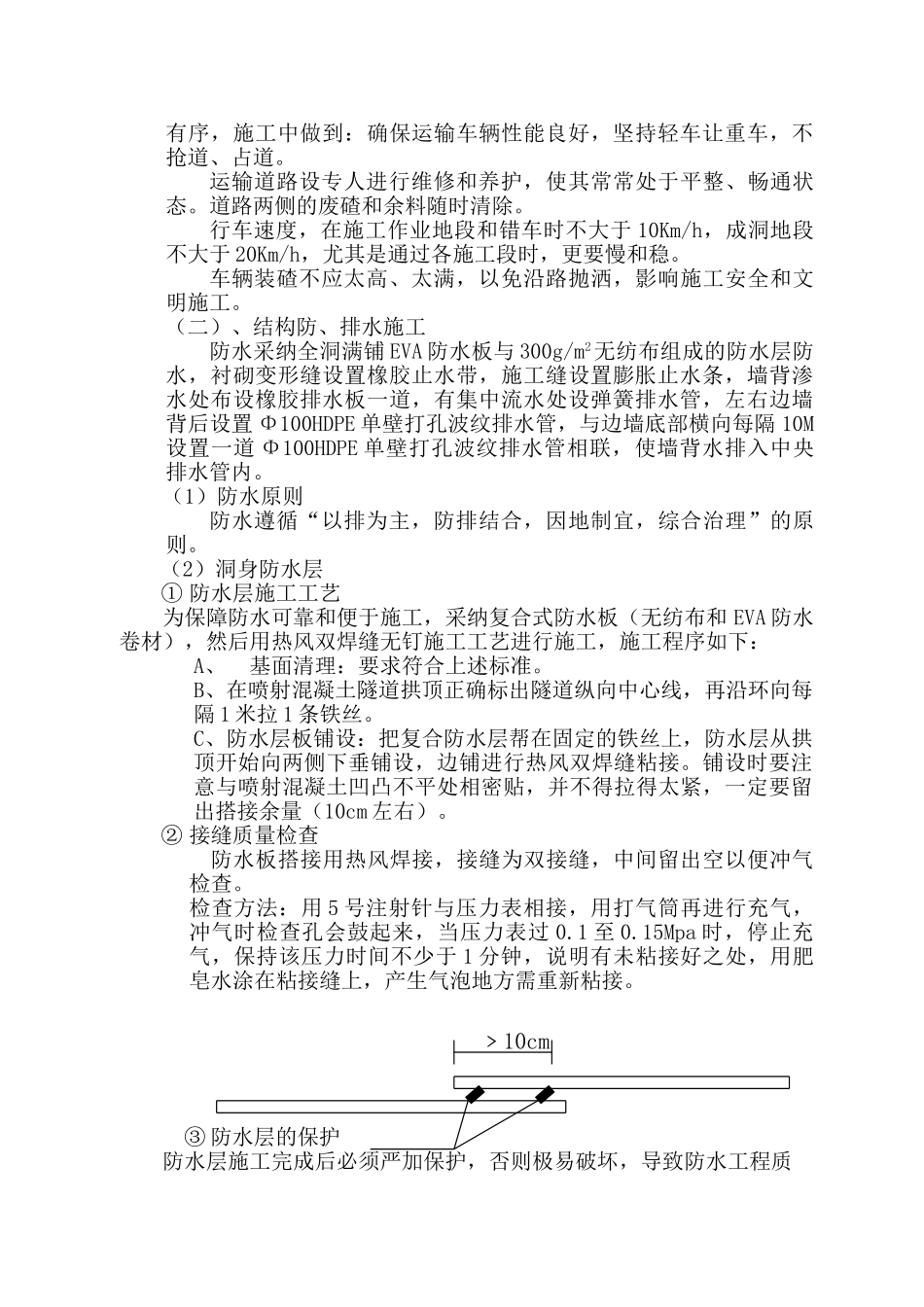

Ⅲ 封型断面施工技术交底一、 工程概况（一）、地理位置某 合 同 段 位 于 重 庆 市 万 州 区 熊 家 镇 辖 区 ， 桩 号 为 ZK25+110-ZK28+140，全长 3.03km，其中主要有隧道 1 座 2960 延米；路面工程 70 米。(二)工程地质1.地质地貌隧道穿越的铁峰山山脉呈东西向，隧址区最高点为铁峰山，隧道穿过地带最高点凉风垭口高程为 1199.79m，相对高差达 809.00m。隧道最大埋深大于 750 m。属山高谷深、切割较大的够造剥蚀褶皱山的中底山地貌。山脉走向与区内铁峰山背斜走向基本一致，地形陡峻，多陡坎、悬崖分布。山脊两侧横向冲沟发育，呈现与铁峰山山脉走向近垂直的山脊与沟谷相间分布的地貌特征。2.水文地质条件 隧址区穿越铁峰山背斜中段，为中底山地貌。K24+890 凉风垭口近东西向山脊为场区最高点，为分水岭，为隧道分为东南、北西两个相对独立的地表水文地质单元。主要受大气降水补给，由区内铁峰山山脊向两侧低洼处排泄，北西侧流向大河沟，南东向流向无名河沟。北西侧受大气降水补给，同时受砂岩的地下水补给，顺坡沿山间沟谷向大河沟排泄；东南侧主要受大气降水补给，同时受砂岩孔隙裂隙水及 T2b 组岩溶水补给，顺坡岩山间沟谷向无名河排泄。预测地下水涌水量隧道双洞总涌水量一般情况为 17000m3/d，雨季按 1.5 倍考虑，水质对混凝土无腐蚀性。二、施工工艺概述本隧道工程采纳独头开挖掘进，无轨运输，喷锚支护紧跟，优先施工仰拱及 C10 片石混凝土回填，最后施工二次衬砌永久支护的方案。本合同段由于工程地质复杂，严格按新奥法施工，施工时遵照强支护、早封闭、勤量测的原则进行，先开挖支护，并及时衬砌，再做 C10 片石混凝土路面基层，待贯穿后铺设路面。三、施工步骤及技术要求 （一）Ⅲ封型断面隧道的开挖支护本标段隧道Ⅲ 封型围岩段共有 169m，施工里程如下：ZK26+548-ZK26+578，ZK26+765-ZK26+831 ，ZK26+892-ZK26+941， ZK26+332-ZK26+356。采纳短台阶法施工，上、下台阶保持距离大于 1.5 倍的开挖宽度，拱部预留沉落量 10CM（可根据量测做适当调整）。Ⅲ封型断面图如下页所示。（1）上台阶开挖为充分发挥机械出碴的效率，上台阶开挖高度定为 6.05M。超前注浆锚杆预支护完成后，用 YT-28 风钻钻孔，斜眼掏槽方式，乳胶炸药，非电毫秒雷管微振动控制爆破，循环进尺 1.5M。挖掘机装碴，15T 自卸汽车运输。 （2）上台阶初期支护开挖完毕后立即初喷砼封闭围岩，打设 3.0M ...
