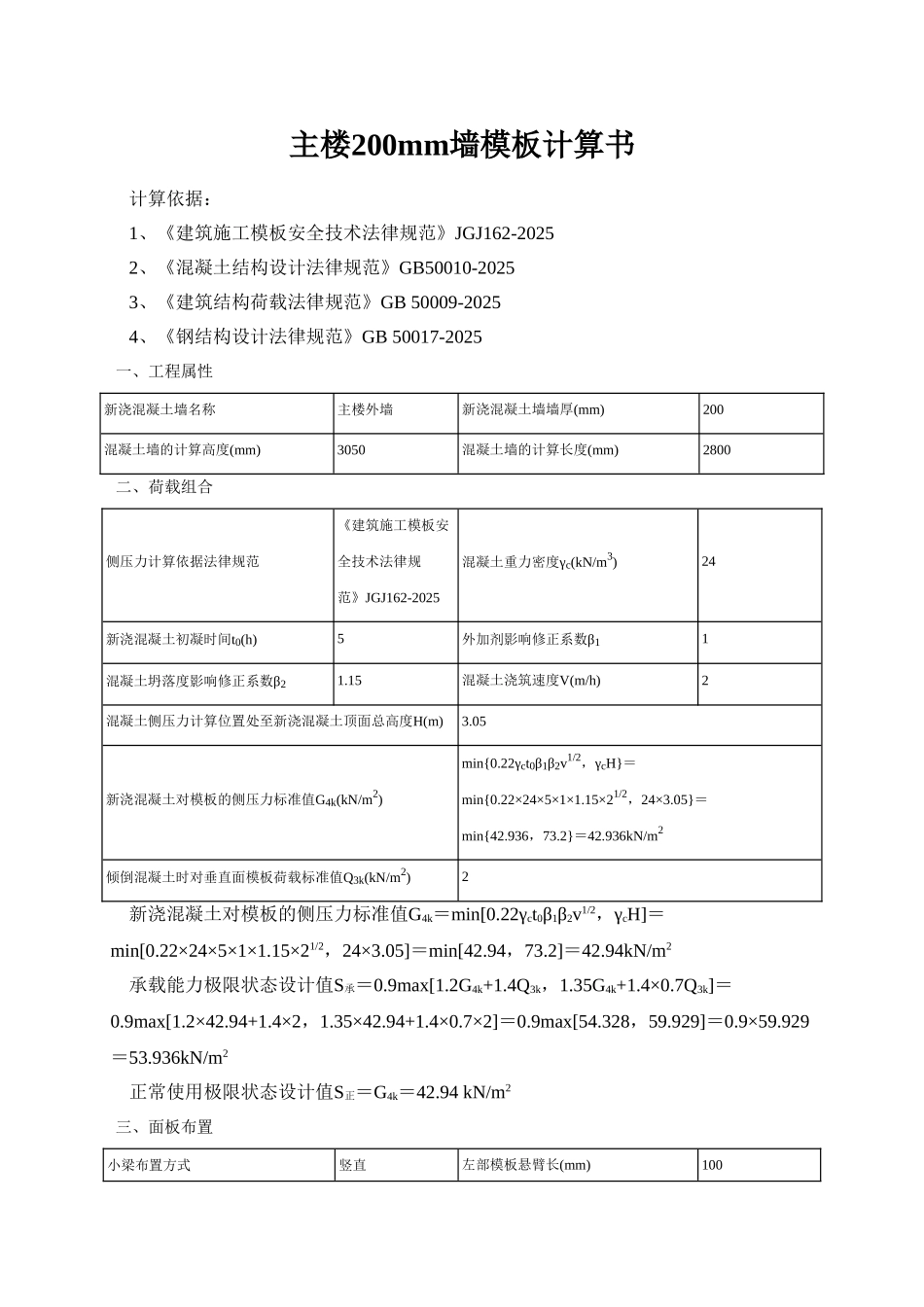

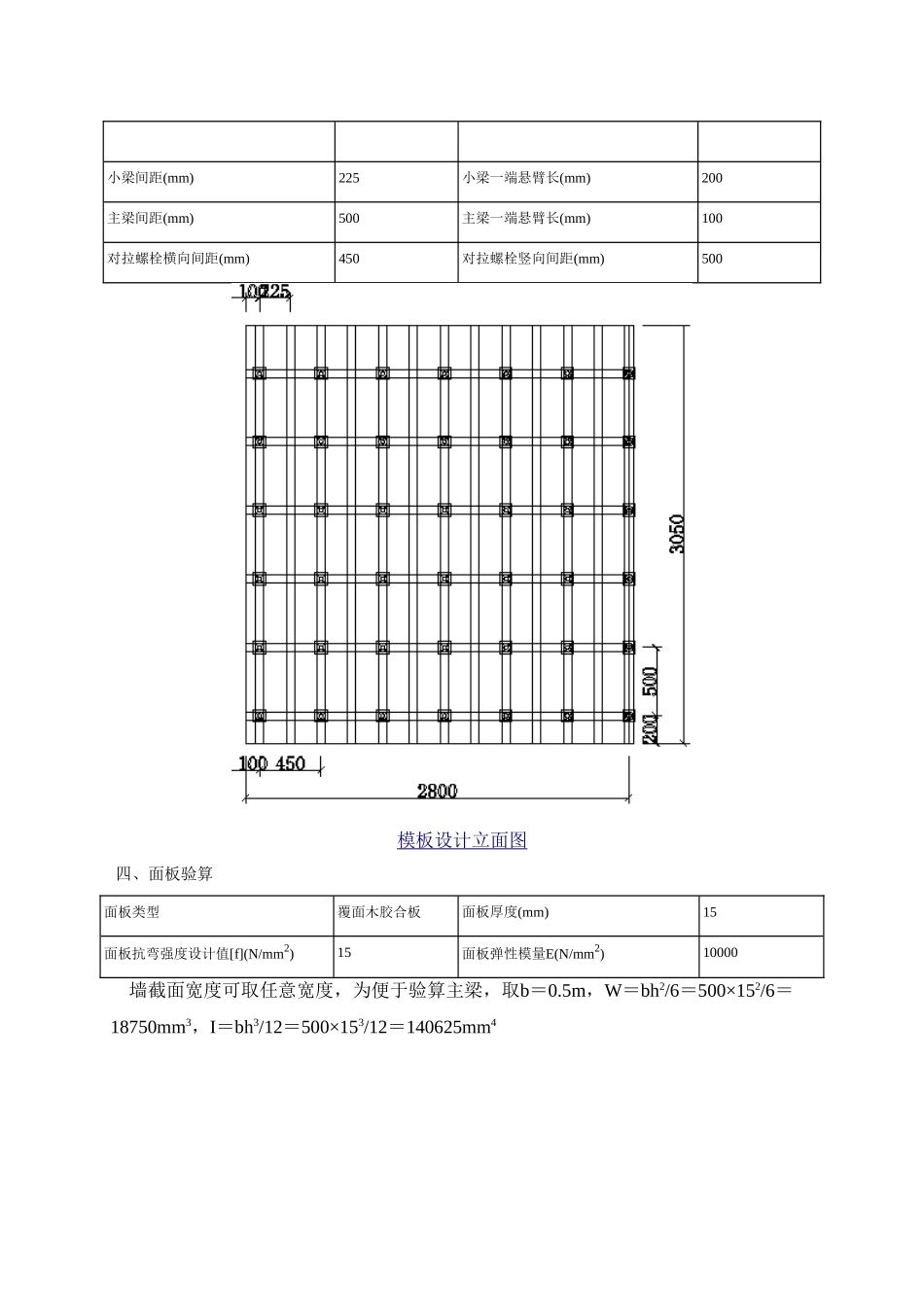

主楼200mm墙模板计算书 计算依据： 1、《建筑施工模板安全技术法律规范》JGJ162-2025 2、《混凝土结构设计法律规范》GB50010-2025 3、《建筑结构荷载法律规范》GB 50009-2025 4、《钢结构设计法律规范》GB 50017-2025 一、工程属性新浇混凝土墙名称主楼外墙新浇混凝土墙墙厚(mm)200混凝土墙的计算高度(mm)3050混凝土墙的计算长度(mm)2800 二、荷载组合侧压力计算依据法律规范《建筑施工模板安全技术法律规范》JGJ162-2025混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)5外加剂影响修正系数β11混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)3.05新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×5×1×1.15×21/2，24×3.05}＝min{42.936，73.2}＝42.936kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2 新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×5×1×1.15×21/2，24×3.05]＝min[42.94，73.2]＝42.94kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×42.94+1.4×2，1.35×42.94+1.4×0.7×2]＝0.9max[54.328，59.929]＝0.9×59.929＝53.936kN/m2 正常使用极限状态设计值S正＝G4k＝42.94 kN/m2 三、面板布置小梁布置方式竖直左部模板悬臂长(mm)100小梁间距(mm)225小梁一端悬臂长(mm)200主梁间距(mm)500主梁一端悬臂长(mm)100对拉螺栓横向间距(mm)450对拉螺栓竖向间距(mm)500模板设计立面图 四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000 墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×152/6＝18750mm3，I＝bh3/12＝500×153/12＝140625mm4 1、强度验算 q＝bS承＝0.5×53.936＝26.968kN/m 面板弯矩图(kN·m) Mmax＝0.171kN·m σ＝Mmax/W＝0.171×106/18750＝9.102N/mm2≤[f]＝15N/mm2 满足要求！ 2、挠度验算 q＝bS正＝0.5×42.94=21.47kN/m 面板变形图(mm) ν＝0.508mm≤[ν]＝l/400＝225/400＝0.562mm 满足要求！ 五、小梁验算小梁类型矩形钢管小梁材料规格(mm)□60×40×2.5小梁抗弯强度设计值[f](N/mm2)205小梁弹性模量E(N/mm2)206000小梁截面抵抗矩W(cm3)7.29小梁截面惯性矩I(cm4)21.88 1、强度验算 q＝bS承＝0.225×53.9...
