不锈钢酸洗钝化工艺规程VIP专享

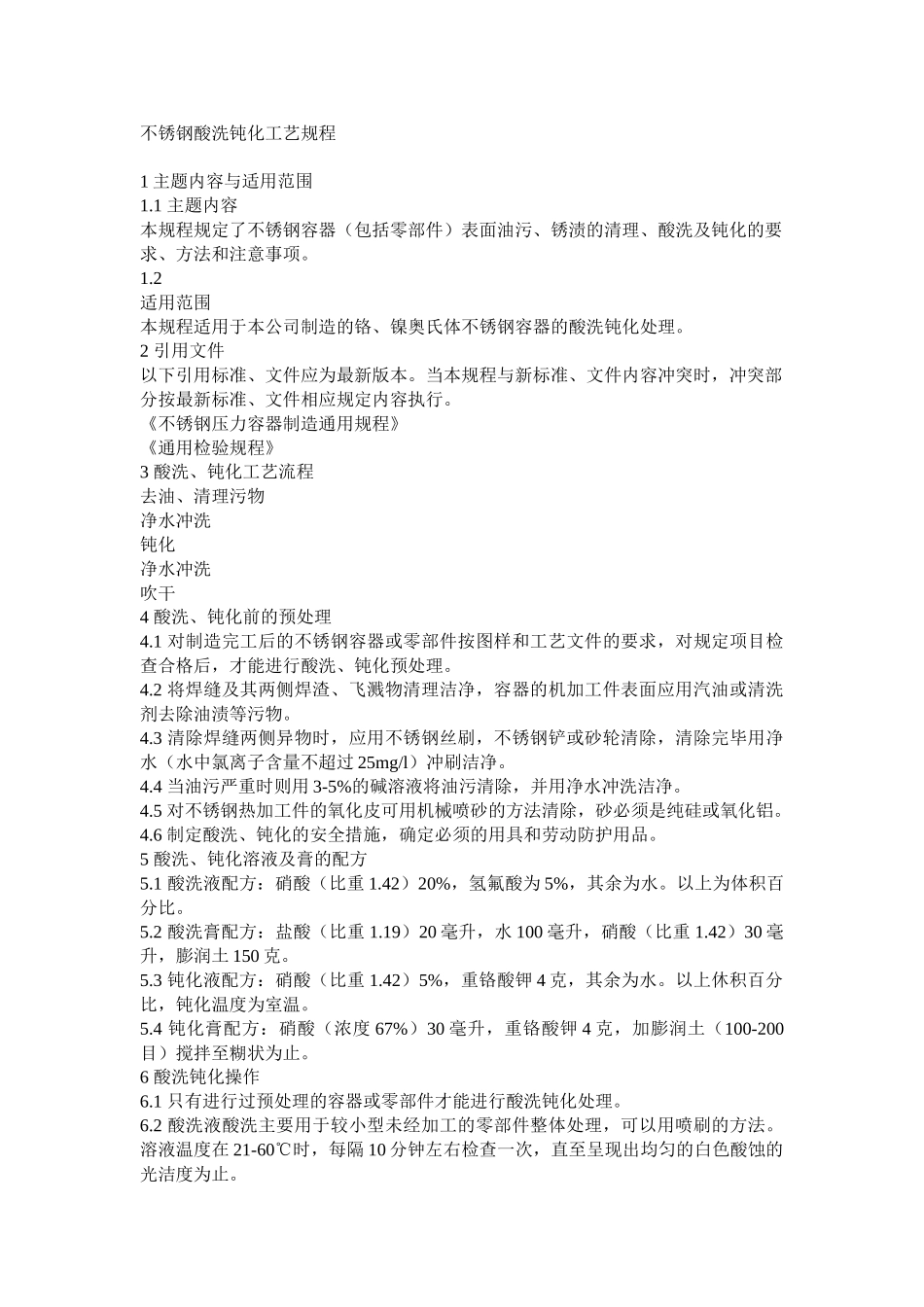

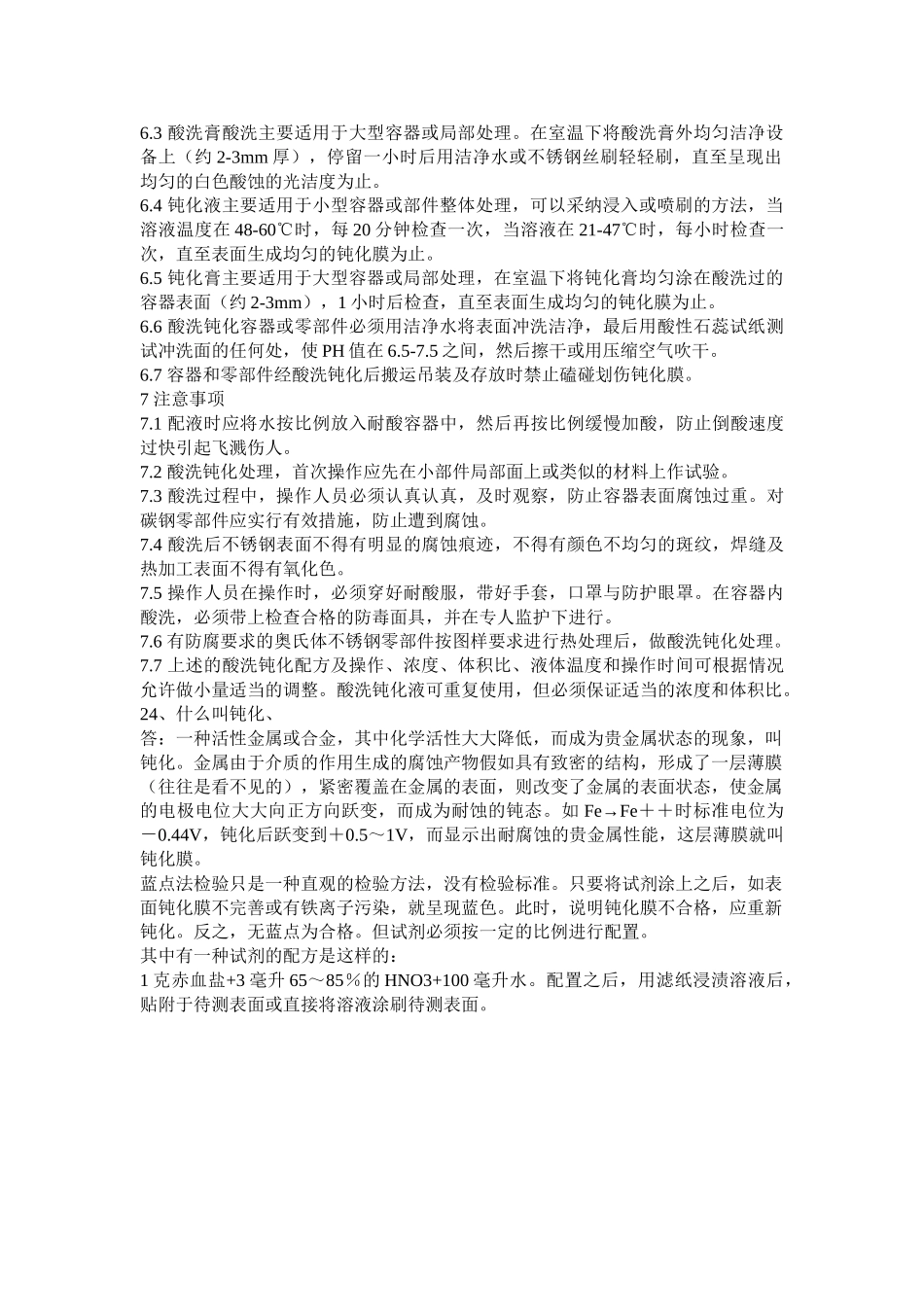

不锈钢酸洗钝化工艺规程1 主题内容与适用范围1.1 主题内容本规程规定了不锈钢容器（包括零部件）表面油污、锈渍的清理、酸洗及钝化的要求、方法和注意事项。1.2适用范围本规程适用于本公司制造的铬、镍奥氏体不锈钢容器的酸洗钝化处理。2 引用文件以下引用标准、文件应为最新版本。当本规程与新标准、文件内容冲突时，冲突部分按最新标准、文件相应规定内容执行。《不锈钢压力容器制造通用规程》《通用检验规程》3 酸洗、钝化工艺流程去油、清理污物净水冲洗钝化净水冲洗吹干4 酸洗、钝化前的预处理4.1 对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。4.2 将焊缝及其两侧焊渣、飞溅物清理洁净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。4.3 清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过 25mg/l）冲刷洁净。4.4 当油污严重时则用 3-5%的碱溶液将油污清除，并用净水冲洗洁净。4.5 对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。4.6 制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。5 酸洗、钝化溶液及膏的配方5.1 酸洗液配方：硝酸（比重 1.42）20%，氢氟酸为 5%，其余为水。以上为体积百分比。5.2 酸洗膏配方：盐酸（比重 1.19）20 毫升，水 100 毫升，硝酸（比重 1.42）30 毫升，膨润土 150 克。5.3 钝化液配方：硝酸（比重 1.42）5%，重铬酸钾 4 克，其余为水。以上休积百分比，钝化温度为室温。5.4 钝化膏配方：硝酸（浓度 67%）30 毫升，重铬酸钾 4 克，加膨润土（100-200目）搅拌至糊状为止。6 酸洗钝化操作6.1 只有进行过预处理的容器或零部件才能进行酸洗钝化处理。6.2 酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。溶液温度在 21-60℃时，每隔 10 分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。6.3 酸洗膏酸洗主要适用于大型容器或局部处理。在室温下将酸洗膏外均匀洁净设备上（约 2-3mm 厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。6.4 钝化液主要适用于小型容器或部件整体处理，可以采纳浸入或喷刷的方法，当溶液温度在 48-60℃时，每 20 分钟检查一次，当溶液在 21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。6.5 钝...
