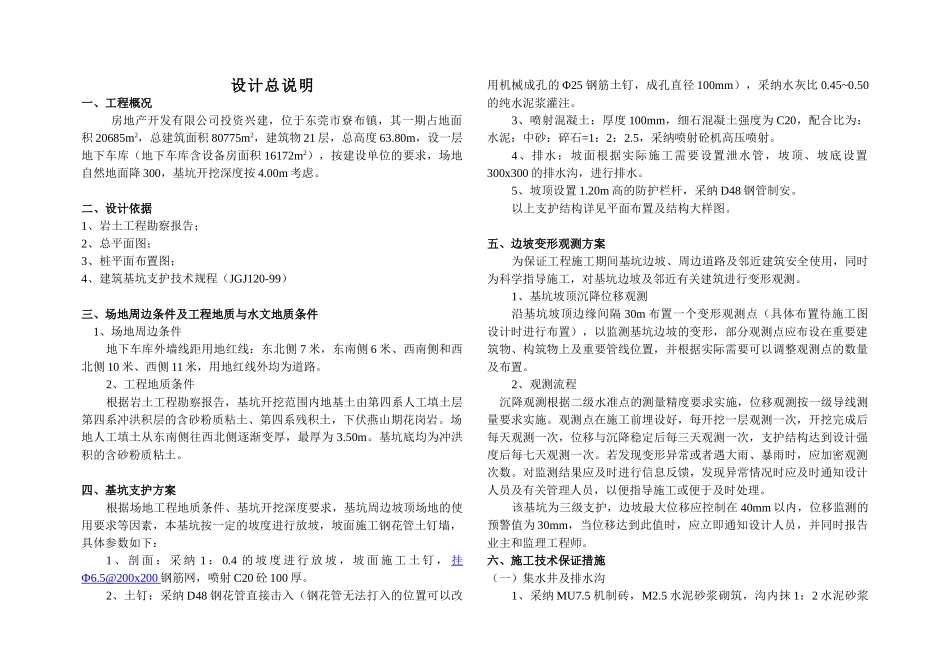

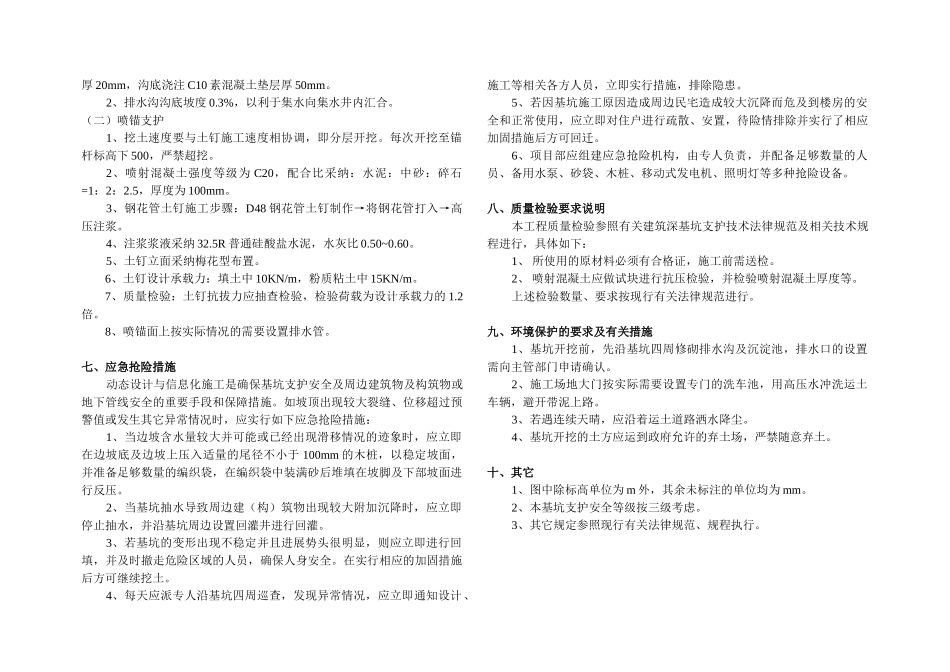

设计总说明一、工程概况房地产开发有限公司投资兴建，位于东莞市寮布镇，其一期占地面积 20685m2，总建筑面积 80775m2，建筑物 21 层，总高度 63.80m，设一层地下车库（地下车库含设备房面积 16172m2），按建设单位的要求，场地自然地面降 300，基坑开挖深度按 4.00m 考虑。二、设计依据1、岩土工程勘察报告；2、总平面图；3、桩平面布置图；4、建筑基坑支护技术规程（JGJ120-99）三、场地周边条件及工程地质与水文地质条件 1、场地周边条件地下车库外墙线距用地红线：东北侧 7 米，东南侧 6 米、西南侧和西北侧 10 米、西侧 11 米，用地红线外均为道路。2、工程地质条件根据岩土工程勘察报告，基坑开挖范围内地基土由第四系人工填土层第四系冲洪积层的含砂粉质粘土、第四系残积土，下伏燕山期花岗岩。场地人工填土从东南侧往西北侧逐渐变厚，最厚为 3.50m。基坑底均为冲洪积的含砂粉质粘土。四、基坑支护方案根据场地工程地质条件、基坑开挖深度要求，基坑周边坡顶场地的使用要求等因素，本基坑按一定的坡度进行放坡，坡面施工钢花管土钉墙，具体参数如下：1 、 剖 面 ： 采 纳 1 ： 0.4 的 坡 度 进 行 放 坡 ， 坡 面 施 工 土 钉 ， 挂Ф6.5@200x200 钢筋网，喷射 C20 砼 100 厚。2、土钉：采纳 D48 钢花管直接击入（钢花管无法打入的位置可以改用机械成孔的 Φ25 钢筋土钉，成孔直径 100mm），采纳水灰比 0.45~0.50的纯水泥浆灌注。3、喷射混凝土：厚度 100mm，细石混凝土强度为 C20，配合比为：水泥：中砂：碎石=1：2：2.5，采纳喷射砼机高压喷射。4、排水：坡面根据实际施工需要设置泄水管，坡顶、坡底设置300x300 的排水沟，进行排水。5、坡顶设置 1.20m 高的防护栏杆，采纳 D48 钢管制安。以上支护结构详见平面布置及结构大样图。五、边坡变形观测方案为保证工程施工期间基坑边坡、周边道路及邻近建筑安全使用，同时为科学指导施工，对基坑边坡及邻近有关建筑进行变形观测。1、基坑坡顶沉降位移观测沿基坑坡顶边缘间隔 30m 布置一个变形观测点（具体布置待施工图设计时进行布置），以监测基坑边坡的变形，部分观测点应布设在重要建筑物、构筑物上及重要管线位置，并根据实际需要可以调整观测点的数量及布置。2、观测流程 沉降观测根据二级水准点的测量精度要求实施，位移观测按一级导线测量要求实施。观测点在施工前埋设好，每开挖一层观测一次，开挖完成后每天观测一...
