仁寿县红旗水库工程施工技术

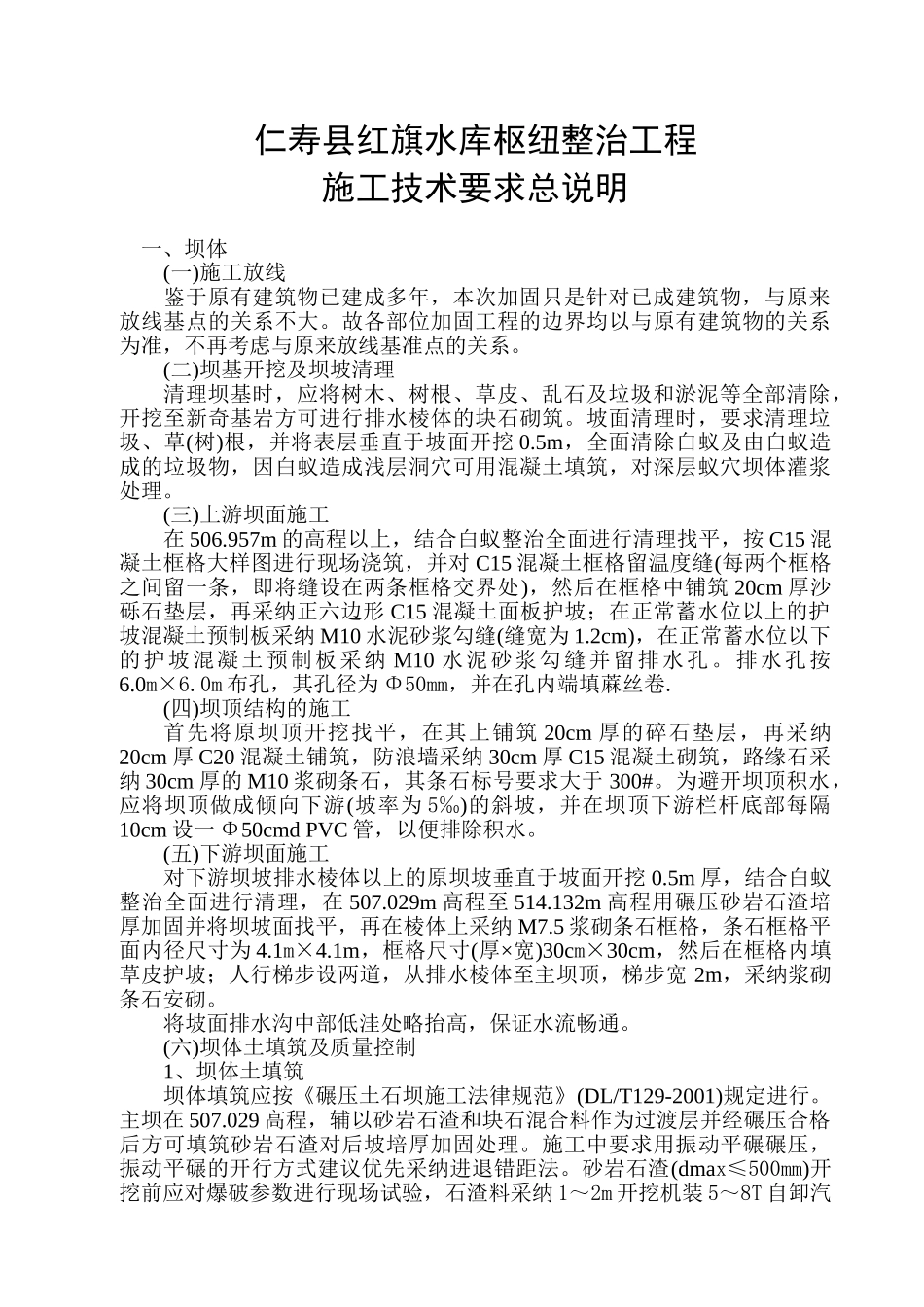

仁寿县红旗水库枢纽整治工程施工技术要求总说明 一、坝体(一)施工放线鉴于原有建筑物已建成多年，本次加固只是针对已成建筑物，与原来放线基点的关系不大。故各部位加固工程的边界均以与原有建筑物的关系为准，不再考虑与原来放线基准点的关系。(二)坝基开挖及坝坡清理清理坝基时，应将树木、树根、草皮、乱石及垃圾和淤泥等全部清除，开挖至新奇基岩方可进行排水棱体的块石砌筑。坡面清理时，要求清理垃圾、草(树)根，并将表层垂直于坡面开挖 0.5m，全面清除白蚁及由白蚁造成的垃圾物，因白蚁造成浅层洞穴可用混凝土填筑，对深层蚁穴坝体灌浆处理。(三)上游坝面施工在 506.957m 的高程以上，结合白蚁整治全面进行清理找平，按 C15 混凝土框格大样图进行现场浇筑，并对 C15 混凝土框格留温度缝(每两个框格之间留一条，即将缝设在两条框格交界处)，然后在框格中铺筑 20cm 厚沙砾石垫层，再采纳正六边形 C15 混凝土面板护坡；在正常蓄水位以上的护坡混凝土预制板采纳 M10 水泥砂浆勾缝(缝宽为 1.2cm)，在正常蓄水位以下的护坡混凝土预制板采纳 M10 水泥砂浆勾缝并留排水孔。排水孔按6.0m×6.0m 布孔，其孔径为 Φ50mm，并在孔内端填蔴丝卷.(四)坝顶结构的施工首先将原坝顶开挖找平，在其上铺筑 20cm 厚的碎石垫层，再采纳20cm 厚 C20 混凝土铺筑，防浪墙采纳 30cm 厚 C15 混凝土砌筑，路缘石采纳 30cm 厚的 M10 浆砌条石，其条石标号要求大于 300#。为避开坝顶积水，应将坝顶做成倾向下游(坡率为 5‰)的斜坡，并在坝顶下游栏杆底部每隔10cm 设一 Φ50cmd PVC 管，以便排除积水。(五)下游坝面施工对下游坝坡排水棱体以上的原坝坡垂直于坡面开挖 0.5m 厚，结合白蚁整治全面进行清理，在 507.029m 高程至 514.132m 高程用碾压砂岩石渣培厚加固并将坝坡面找平，再在棱体上采纳 M7.5 浆砌条石框格，条石框格平面内径尺寸为 4.1m×4.1m，框格尺寸(厚×宽)30cm×30cm，然后在框格内填草皮护坡；人行梯步设两道，从排水棱体至主坝顶，梯步宽 2m，采纳浆砌条石安砌。将坡面排水沟中部低洼处略抬高，保证水流畅通。(六)坝体土填筑及质量控制1、坝体土填筑坝体填筑应按《碾压土石坝施工法律规范》(DL/T129-2001)规定进行。主坝在 507.029 高程，辅以砂岩石渣和块石混合料作为过渡层并经碾压合格后方可填筑砂岩石渣对后坡培厚加固处理。施工中要求用振动平碾碾压，振动平碾的开行方式建议优先采纳进退错距法。...
