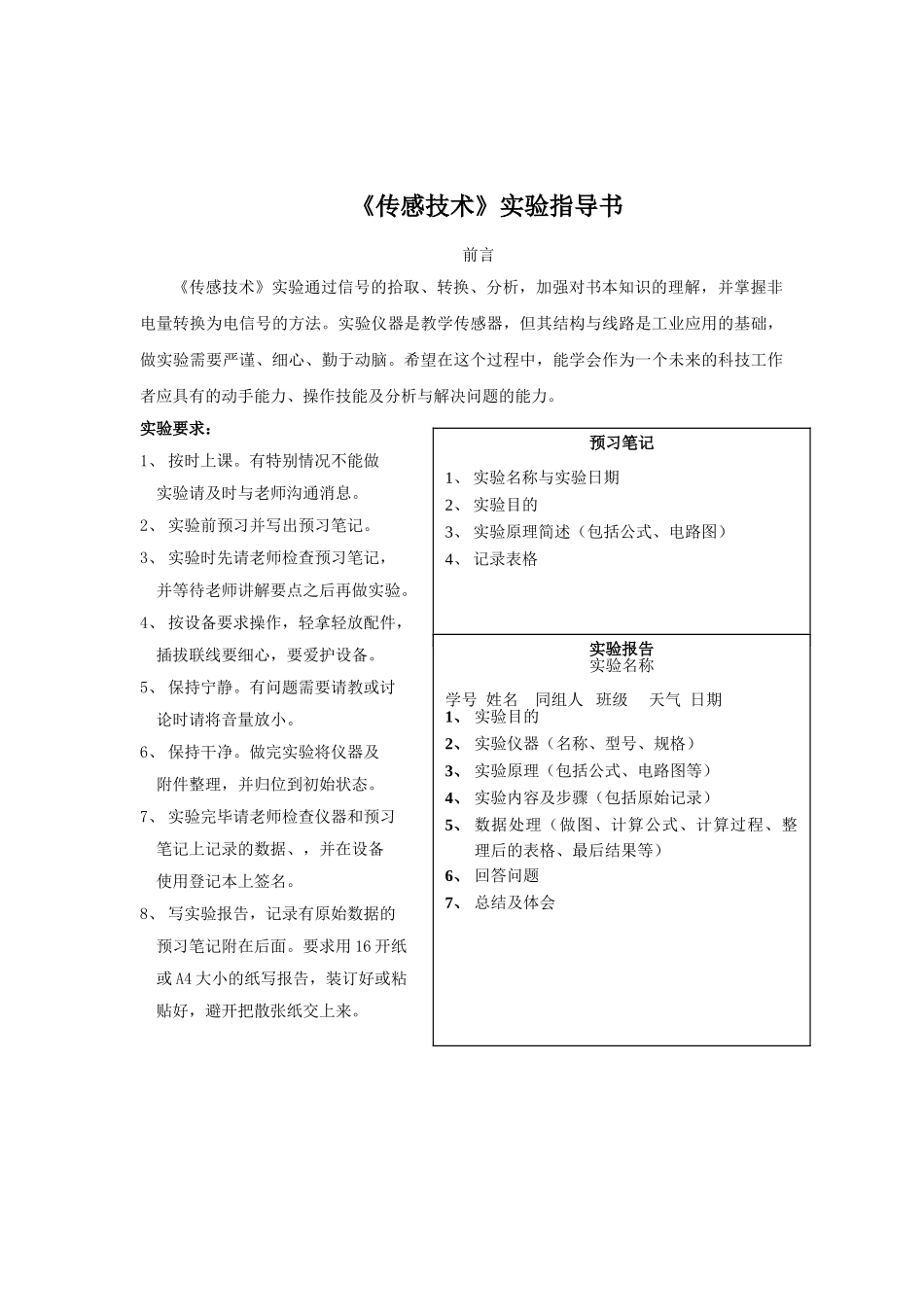

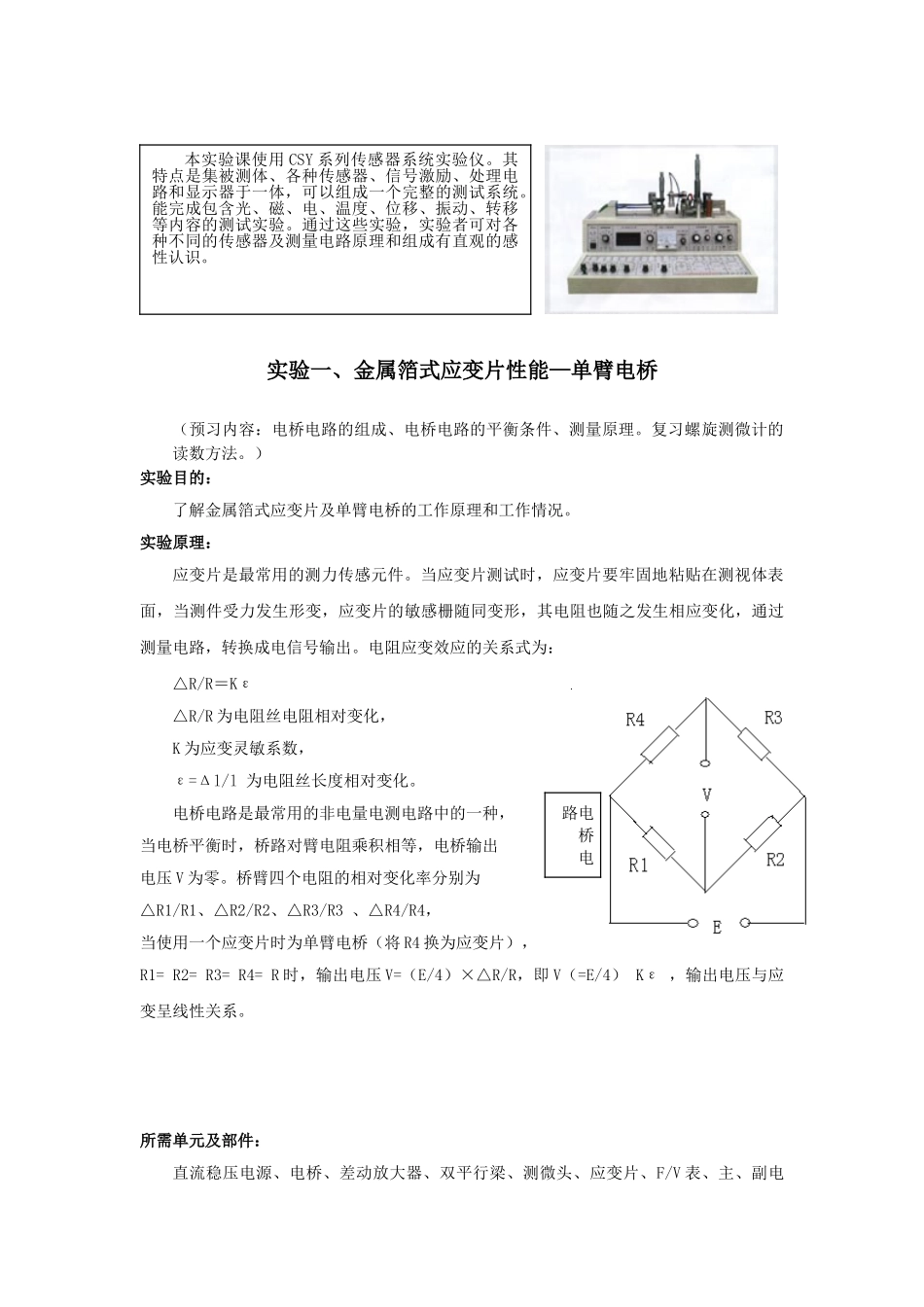

《传感技术》实验指导书前言《传感技术》实验通过信号的拾取、转换、分析，加强对书本知识的理解，并掌握非电量转换为电信号的方法。实验仪器是教学传感器，但其结构与线路是工业应用的基础，做实验需要严谨、细心、勤于动脑。希望在这个过程中，能学会作为一个未来的科技工作者应具有的动手能力、操作技能及分析与解决问题的能力。实验要求：1、 按时上课。有特别情况不能做实验请及时与老师沟通消息。2、 实验前预习并写出预习笔记。3、 实验时先请老师检查预习笔记，并等待老师讲解要点之后再做实验。4、 按设备要求操作，轻拿轻放配件，插拔联线要细心，要爱护设备。5、 保持宁静。有问题需要请教或讨论时请将音量放小。6、 保持干净。做完实验将仪器及附件整理，并归位到初始状态。 7、 实验完毕请老师检查仪器和预习笔记上记录的数据、，并在设备使用登记本上签名。8、 写实验报告，记录有原始数据的预习笔记附在后面。要求用 16 开纸或 A4 大小的纸写报告，装订好或粘贴好，避开把散张纸交上来。预习笔记1、 实验名称与实验日期2、 实验目的3、 实验原理简述（包括公式、电路图）4、 记录表格实验报告实验名称学号 姓名 同组人 班级 天气 日期1、 实验目的2、 实验仪器（名称、型号、规格）3、 实验原理（包括公式、电路图等）4、 实验内容及步骤（包括原始记录）5、 数据处理（做图、计算公式、计算过程、整理后的表格、最后结果等）6、 回答问题7、 总结及体会实验一、金属箔式应变片性能—单臂电桥（预习内容：电桥电路的组成、电桥电路的平衡条件、测量原理。复习螺旋测微计的读数方法。）实验目的：了解金属箔式应变片及单臂电桥的工作原理和工作情况。实验原理：应变片是最常用的测力传感元件。当应变片测试时，应变片要牢固地粘贴在测视体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应变化，通过测量电路，转换成电信号输出。电阻应变效应的关系式为： △R/R＝Kε△R/R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=Δl/l 为电阻丝长度相对变化。电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出电压 V 为零。桥臂四个电阻的相对变化率分别为△R1/R1、△R2/R2、△R3/R3 、△R4/R4，当使用一个应变片时为单臂电桥（将 R4 换为应变片），R1= R2= R3= R4= R 时，输出电压 V=（E/4）×△R/R，即 V（=E/4） Kε ，输...
