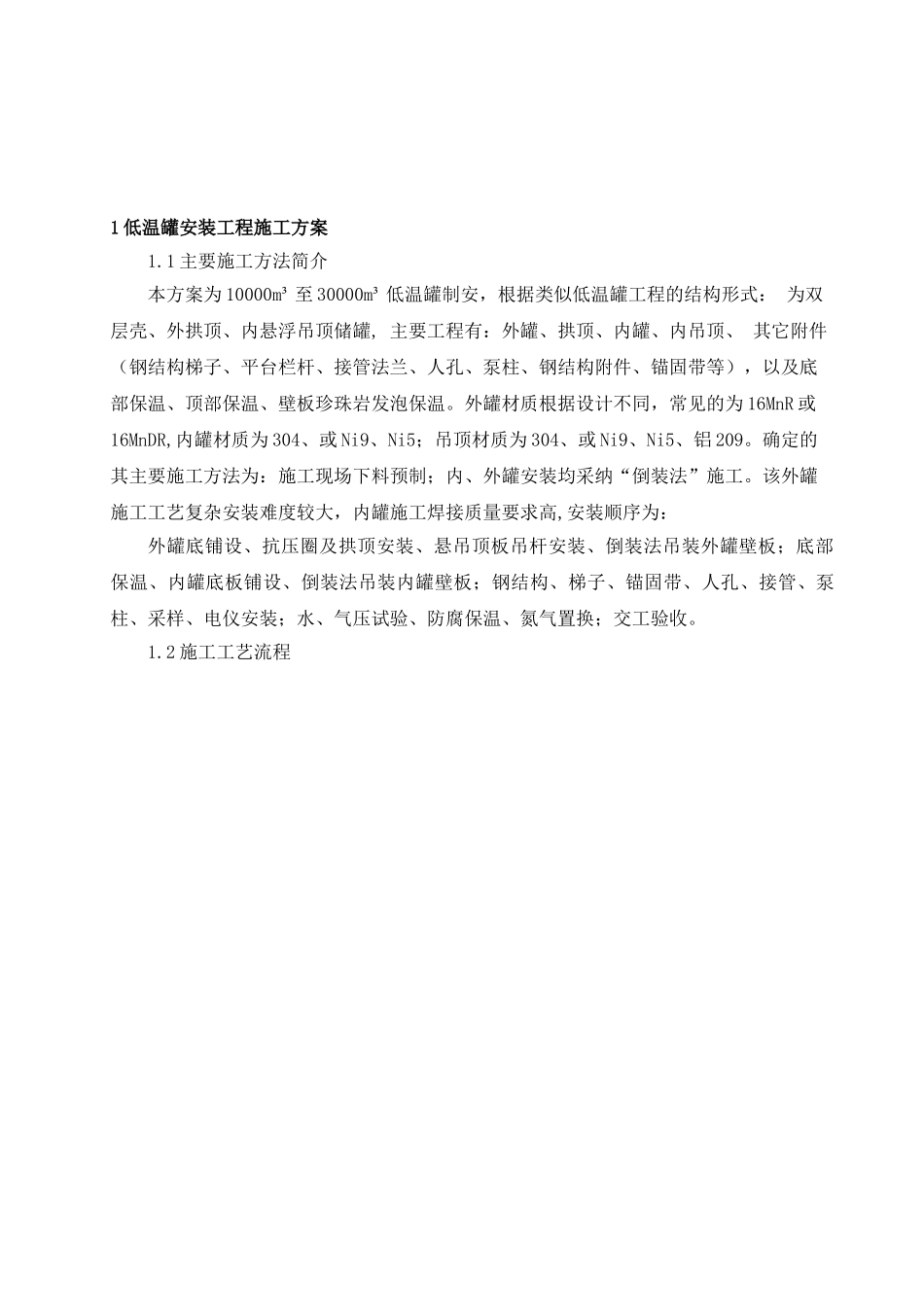

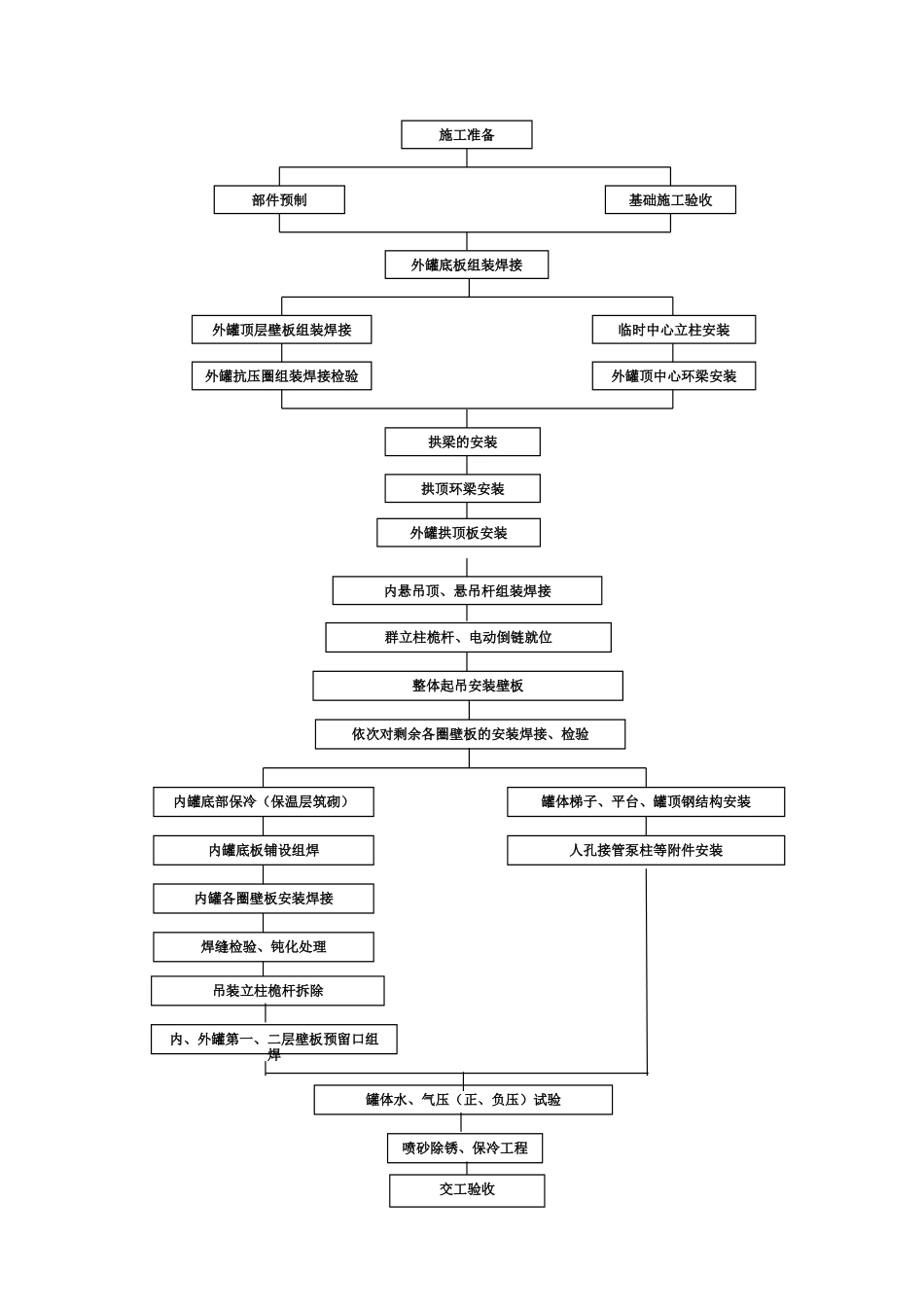

低温罐安装工程施工方案1 低温罐安装工程施工方案1.1 主要施工方法简介本方案为 10000m³ 至 30000m³ 低温罐制安，根据类似低温罐工程的结构形式： 为双层壳、外拱顶、内悬浮吊顶储罐, 主要工程有：外罐、拱顶、内罐、内吊顶、 其它附件（钢结构梯子、平台栏杆、接管法兰、人孔、泵柱、钢结构附件、锚固带等），以及底部保温、顶部保温、壁板珍珠岩发泡保温。外罐材质根据设计不同，常见的为 16MnR 或16MnDR,内罐材质为 304、或 Ni9、Ni5；吊顶材质为 304、或 Ni9、Ni5、铝 209。确定的其主要施工方法为：施工现场下料预制；内、外罐安装均采纳“倒装法”施工。该外罐施工工艺复杂安装难度较大，内罐施工焊接质量要求高,安装顺序为：外罐底铺设、抗压圈及拱顶安装、悬吊顶板吊杆安装、倒装法吊装外罐壁板；底部保温、内罐底板铺设、倒装法吊装内罐壁板；钢结构、梯子、锚固带、人孔、接管、泵柱、采样、电仪安装；水、气压试验、防腐保温、氮气置换；交工验收。 1.2 施工工艺流程施工准备部件预制基础施工验收外罐顶中心环梁安装外罐底板组装焊接外罐抗压圈组装焊接检验外罐顶层壁板组装焊接临时中心立柱安装群立柱桅杆、电动倒链就位整体起吊安装壁板依次对剩余各圈壁板的安装焊接、检验拱顶环梁安装拱梁的安装外罐拱顶板安装内悬吊顶、悬吊杆组装焊接内罐底板铺设组焊人孔接管泵柱等附件安装焊缝检验、钝化处理内罐各圈壁板安装焊接罐体梯子、平台、罐顶钢结构安装内罐底部保冷（保温层筑砌）内、外罐第一、二层壁板预留口组焊罐体水、气压（正、负压）试验喷砂除锈、保冷工程交工验收吊装立柱桅杆拆除1.3 施工技术要求1、施工技术条件准备1)编制施工组织设计、确立工程管理措施、设置组织机构及人力资源、制定质量计划、配备施工机械及机具、规划施工作业平面编制施工进度计划、安全文明施工技术措施等。2)焊接工艺试验针对不锈钢和低合金钢的焊接技术要求，应按 ASME. (第 IX 卷，焊接与钎接)标准进行工艺试验，制定焊接工艺评定（PQR），再根据 PQR 编制焊接工艺法律规范（WPS），用以指导焊工操作。3)特别作业人员培训对焊工等特别作业人员应根据 ASME. (第 IX 卷)要求，进行培训、取证，以保证特别作业人员持证上岗。4)质量计划根据 ISO9002 国际质量体系认证标准，结合业主、监理和设计等单位的要求，制定质量控制计划。2、预制1)预制量为：内外罐底板预制、内外罐壁板预制、外罐顶板、拱顶拱梁及环梁预制...
