住宅楼深基坑土钉墙支护设计方案

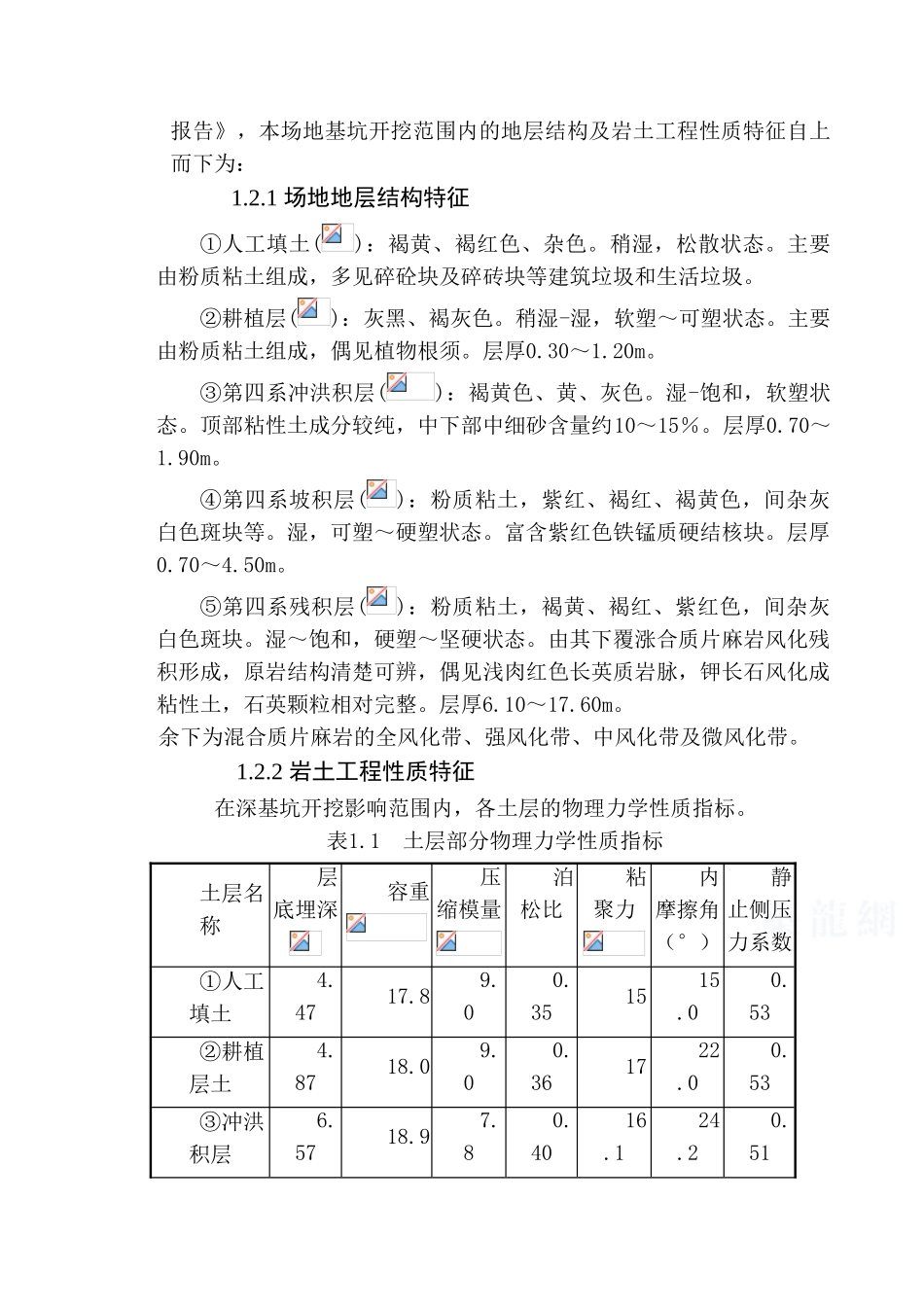

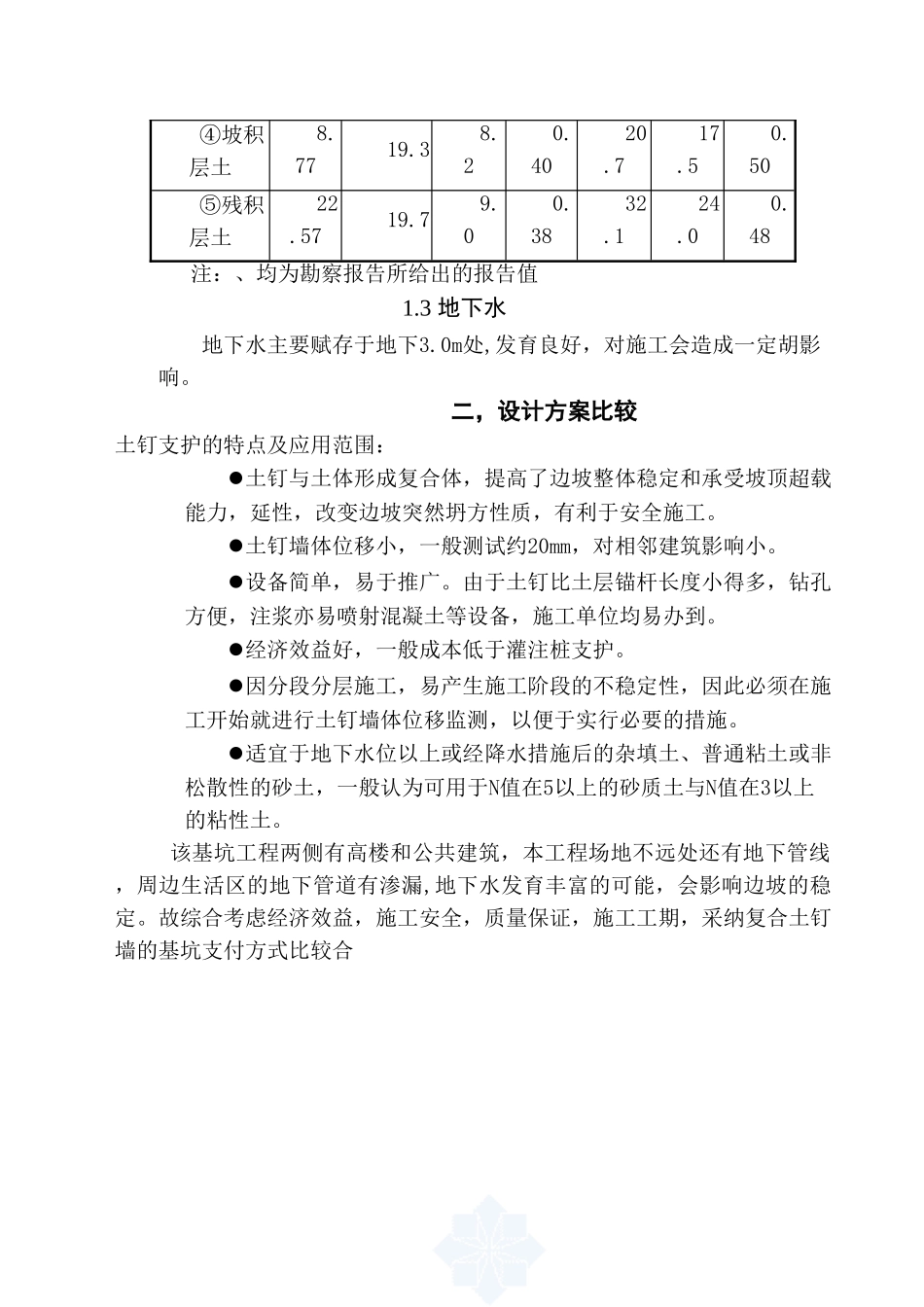

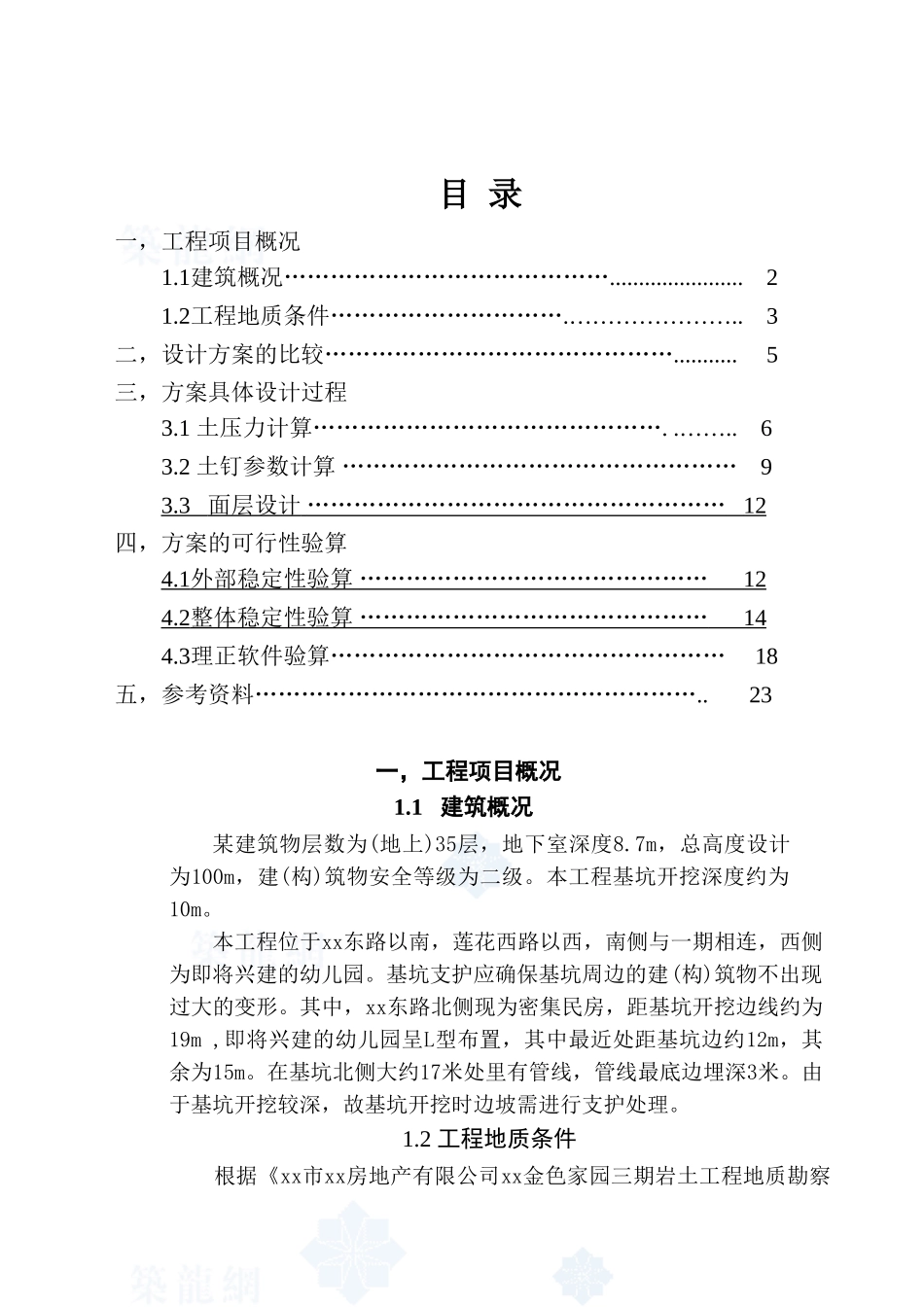

目 录一，工程项目概况1.1建筑概况……………………………………....................... 21.2工程地质条件………………………….………………….. 3二，设计方案的比较………………………………………........... 5三，方案具体设计过程3.1 土压力计算………………………………………. .…….. 63.2 土钉参数计算 …………………………………………… 93.3 面层设计 ……………………………………………… 12 四，方案的可行性验算4.1 外部稳定性验算 ……………………………………… 12 4.2 整体稳定性验算 ……………………………………… 14 4.3理正软件验算…………………………………………… 18五，参考资料………………………………………………….. 23 一，工程项目概况1.1 建筑概况某建筑物层数为(地上)35层，地下室深度8.7m，总高度设计为100m，建(构)筑物安全等级为二级。本工程基坑开挖深度约为10m。本工程位于xx东路以南，莲花西路以西，南侧与一期相连，西侧为即将兴建的幼儿园。基坑支护应确保基坑周边的建(构)筑物不出现过大的变形。其中，xx东路北侧现为密集民房，距基坑开挖边线约为19m ,即将兴建的幼儿园呈L型布置，其中最近处距基坑边约12m，其余为15m。在基坑北侧大约17米处里有管线，管线最底边埋深3米。由于基坑开挖较深，故基坑开挖时边坡需进行支护处理。1.2 工程地质条件根据《xx市xx房地产有限公司xx金色家园三期岩土工程地质勘察报告》，本场地基坑开挖范围内的地层结构及岩土工程性质特征自上而下为：1.2.1 场地地层结构特征①人工填土()：褐黄、褐红色、杂色。稍湿，松散状态。主要由粉质粘土组成，多见碎砼块及碎砖块等建筑垃圾和生活垃圾。②耕植层()：灰黑、褐灰色。稍湿-湿，软塑～可塑状态。主要由粉质粘土组成，偶见植物根须。层厚0.30～1.20m。③第四系冲洪积层()：褐黄色、黄、灰色。湿-饱和，软塑状态。顶部粘性土成分较纯，中下部中细砂含量约10～15％。层厚0.70～1.90m。④第四系坡积层()：粉质粘土，紫红、褐红、褐黄色，间杂灰白色斑块等。湿，可塑～硬塑状态。富含紫红色铁锰质硬结核块。层厚0.70～4.50m。⑤第四系残积层()：粉质粘土，褐黄、褐红、紫红色，间杂灰白色斑块。湿～饱和，硬塑～坚硬状态。由其下覆涨合质片麻岩风化残积形成，原岩结构清楚可辨，偶见浅肉红色长英质岩脉，钾长石风化成粘性土，石英颗粒相对完整。层厚6.10～17.60m。余下为混合质片麻岩的全...
