体育馆桩基础设计与施工

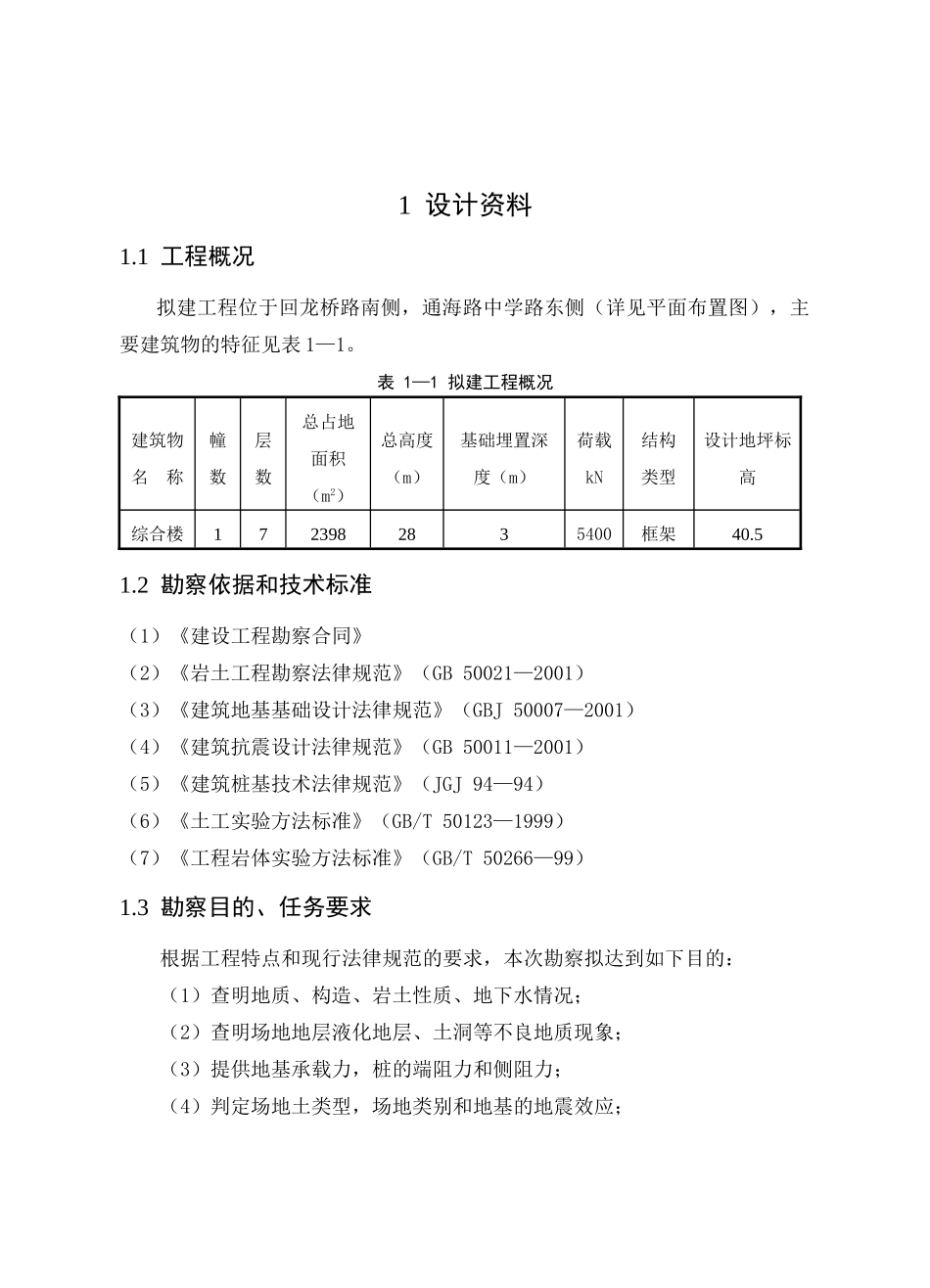

1 设计资料1.1 工程概况拟建工程位于回龙桥路南侧，通海路中学路东侧（详见平面布置图），主要建筑物的特征见表 1—1。表 1—1 拟建工程概况建筑物名 称幢数层数总占地面积（m2）总高度（m）基础埋置深度（m）荷载kN结构类型设计地坪标高综合楼1723982835400框架40.51.2 勘察依据和技术标准（1）《建设工程勘察合同》（2）《岩土工程勘察法律规范》（GB 50021—2001）（3）《建筑地基基础设计法律规范》（GBJ 50007—2001）（4）《建筑抗震设计法律规范》（GB 50011—2001）（5）《建筑桩基技术法律规范》（JGJ 94—94）（6）《土工实验方法标准》（GB/T 50123—1999）（7）《工程岩体实验方法标准》（GB/T 50266—99）1.3 勘察目的、任务要求 根据工程特点和现行法律规范的要求，本次勘察拟达到如下目的：（1）查明地质、构造、岩土性质、地下水情况；（2）查明场地地层液化地层、土洞等不良地质现象；（3）提供地基承载力，桩的端阻力和侧阻力；（4）判定场地土类型，场地类别和地基的地震效应；（5）对地基和基础设计方案提出建议；（6）对基坑开挖和地下水控制提出建议；（7）提出对不良地质现象的治理意见；（8）提出地基处理方案建议。1.4 勘察工作1.4.1 勘察方法和工作量 根据建筑物的重要性，、场地复杂程度和地基复杂程度判定勘察等级为乙级。1.4.2 勘探点布置 勘探点共计 14 个，勘探点间距为 12.0—21.0m（详见勘探点平面图）。勘探点间距满足法律规范要求。1.4.3 勘探孔深度根据场地条件和建筑物特点在估计浅基础地方，根据法律规范《GB50021—2001》第 4.1.18 条的规定：勘探孔深不小于基础底面宽度的 3 倍，且不小于5m，在估计桩基础地方，根据法律规范《GB50021—2001》第 4.9.4 条的规定：勘探孔深按进入桩尖持力层 3—5d，勘探孔基本满足要求。 根据勘探的任务和要求：本次完成的勘探的工作量见表 1—2：表 1—2 勘察工作量一览表钻孔14 个进尺186.1m标准贯入实验18 次/7 孔取岩样分析6 组/6 孔简易水文观测3 次1.5 地形、地貌 拟建工程原始地貌上属于剥蚀堆积丘陵区丘岗、冲沟，场地设计地坪标高为 40.5m，场地标高假定回龙桥路和通海路中学路交汇处（高程引测点）标高为 40.11m，各孔标高 36.00—40.50m，高差 4.5m，主楼负一楼和网架篮球场基础底面标高位于一个水平面内，坐标系统为北京坐标系。1.6 区域地质条件1.6.1 区域地质构造 本区域跨杨子准地台和华南褶皱系两个大...
