体育馆照明设计

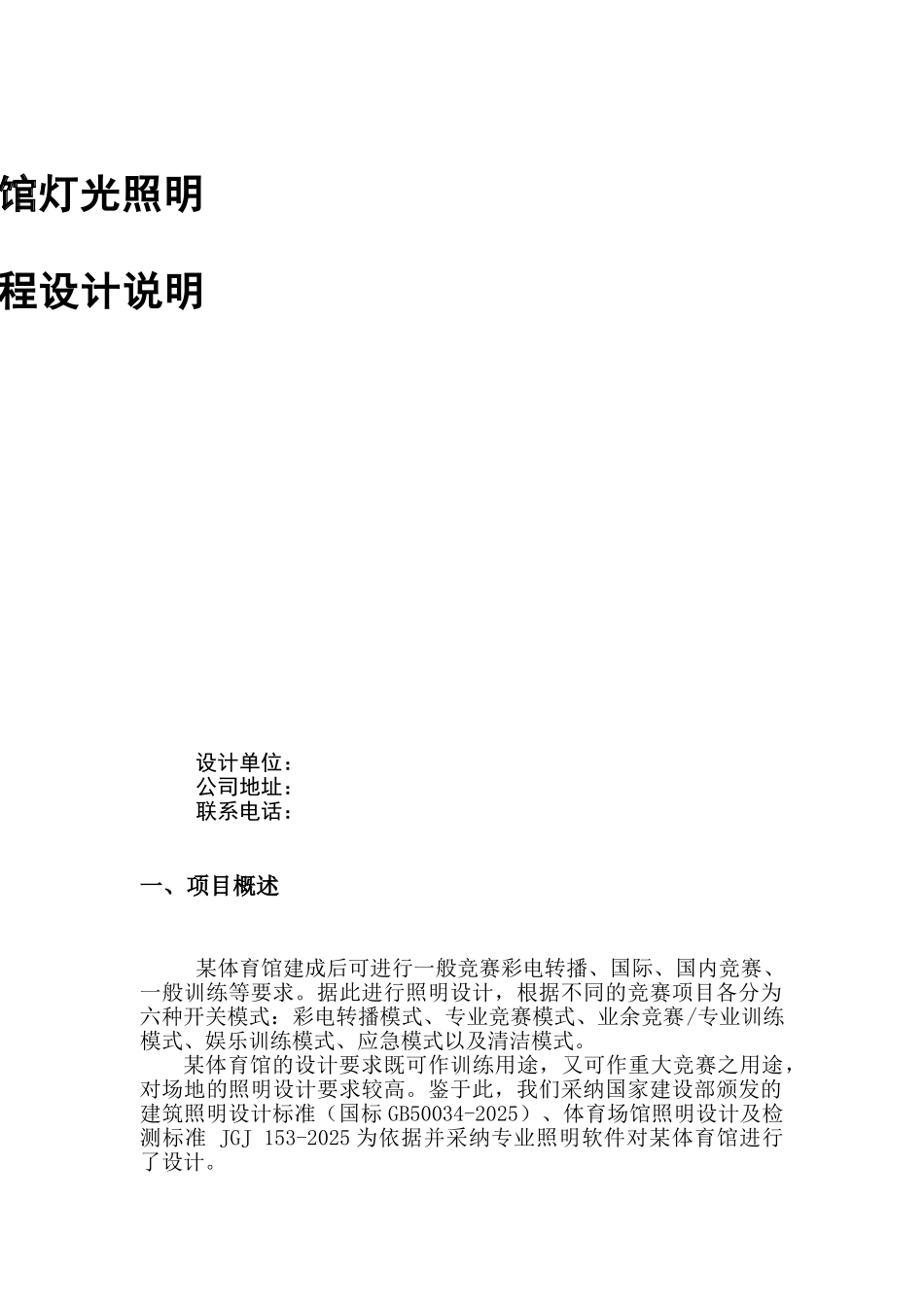

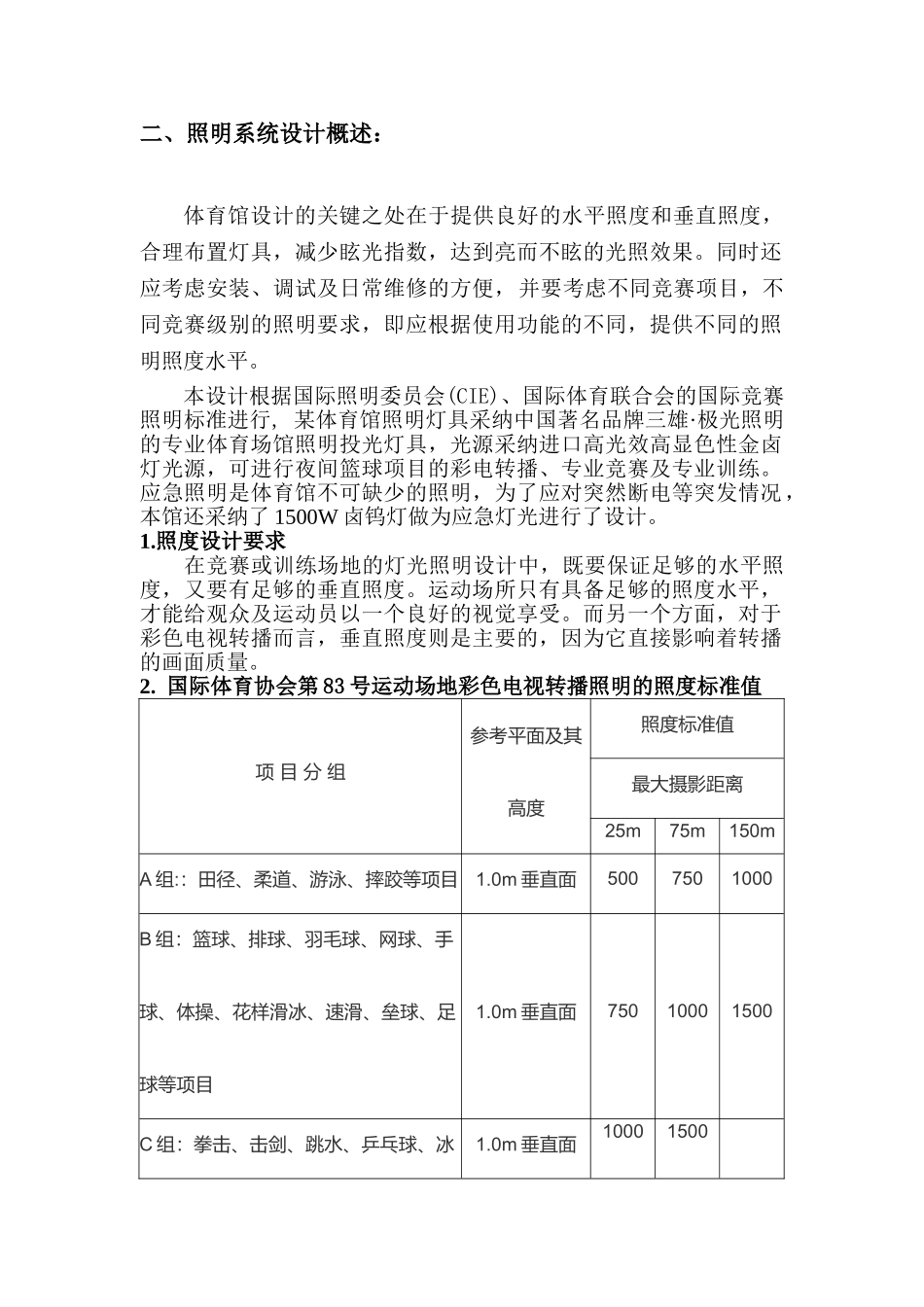

体育馆灯光照明系统工程设计说明设计单位： 公司地址：联系电话： 一、项目概述某体育馆建成后可进行一般竞赛彩电转播、国际、国内竞赛、一般训练等要求。据此进行照明设计，根据不同的竞赛项目各分为六种开关模式：彩电转播模式、专业竞赛模式、业余竞赛/专业训练模式、娱乐训练模式、应急模式以及清洁模式。某体育馆的设计要求既可作训练用途，又可作重大竞赛之用途，对场地的照明设计要求较高。鉴于此，我们采纳国家建设部颁发的建筑照明设计标准（国标 GB50034-2025）、体育场馆照明设计及检测标准 JGJ 153-2025 为依据并采纳专业照明软件对某体育馆进行了设计。 二、照明系统设计概述：体育馆设计的关键之处在于提供良好的水平照度和垂直照度，合理布置灯具，减少眩光指数，达到亮而不眩的光照效果。同时还应考虑安装、调试及日常维修的方便，并要考虑不同竞赛项目，不同竞赛级别的照明要求，即应根据使用功能的不同，提供不同的照明照度水平。本设计根据国际照明委员会(CIE)、国际体育联合会的国际竞赛照明标准进行, 某体育馆照明灯具采纳中国著名品牌三雄·极光照明的专业体育场馆照明投光灯具，光源采纳进口高光效高显色性金卤灯光源，可进行夜间篮球项目的彩电转播、专业竞赛及专业训练。应急照明是体育馆不可缺少的照明，为了应对突然断电等突发情况，本馆还采纳了 1500W 卤钨灯做为应急灯光进行了设计。1.照度设计要求在竞赛或训练场地的灯光照明设计中，既要保证足够的水平照度，又要有足够的垂直照度。运动场所只有具备足够的照度水平，才能给观众及运动员以一个良好的视觉享受。而另一个方面，对于彩色电视转播而言，垂直照度则是主要的，因为它直接影响着转播的画面质量。2. 国际体育协会第 83 号运动场地彩色电视转播照明的照度标准值项 目 分 组参考平面及其高度照度标准值最大摄影距离25m75m150mA 组:：田径、柔道、游泳、摔跤等项目1.0m 垂直面5007501000B 组：篮球、排球、羽毛球、网球、手球、体操、花样滑冰、速滑、垒球、足球等项目1.0m 垂直面75010001500C 组：拳击、击剑、跳水、乒乓球、冰1.0m 垂直面10001500球等项目3.照度均匀度 对于水平照度和垂直照度而言，除了其数值标准外，照度的均匀度也是重要的，它保证了运动员、观众及摄象机镜头的视线在运动竞赛中的视觉效果。根据国际体育联合会 GAISF 的要求篮球、排球项目 羽毛球项目平均的水平照度值与垂直照度的比值应在 0.5-2.0 之间。...
