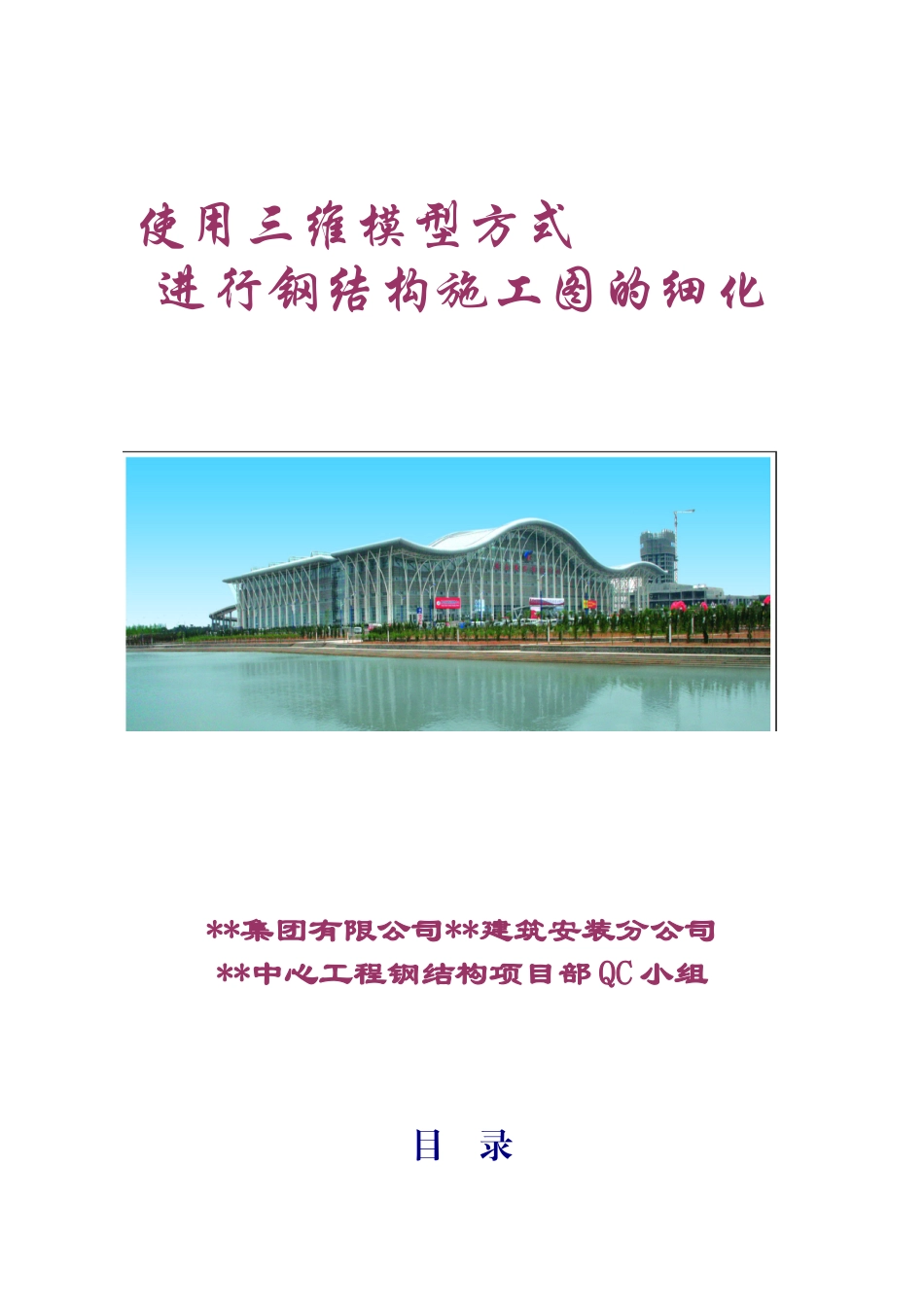

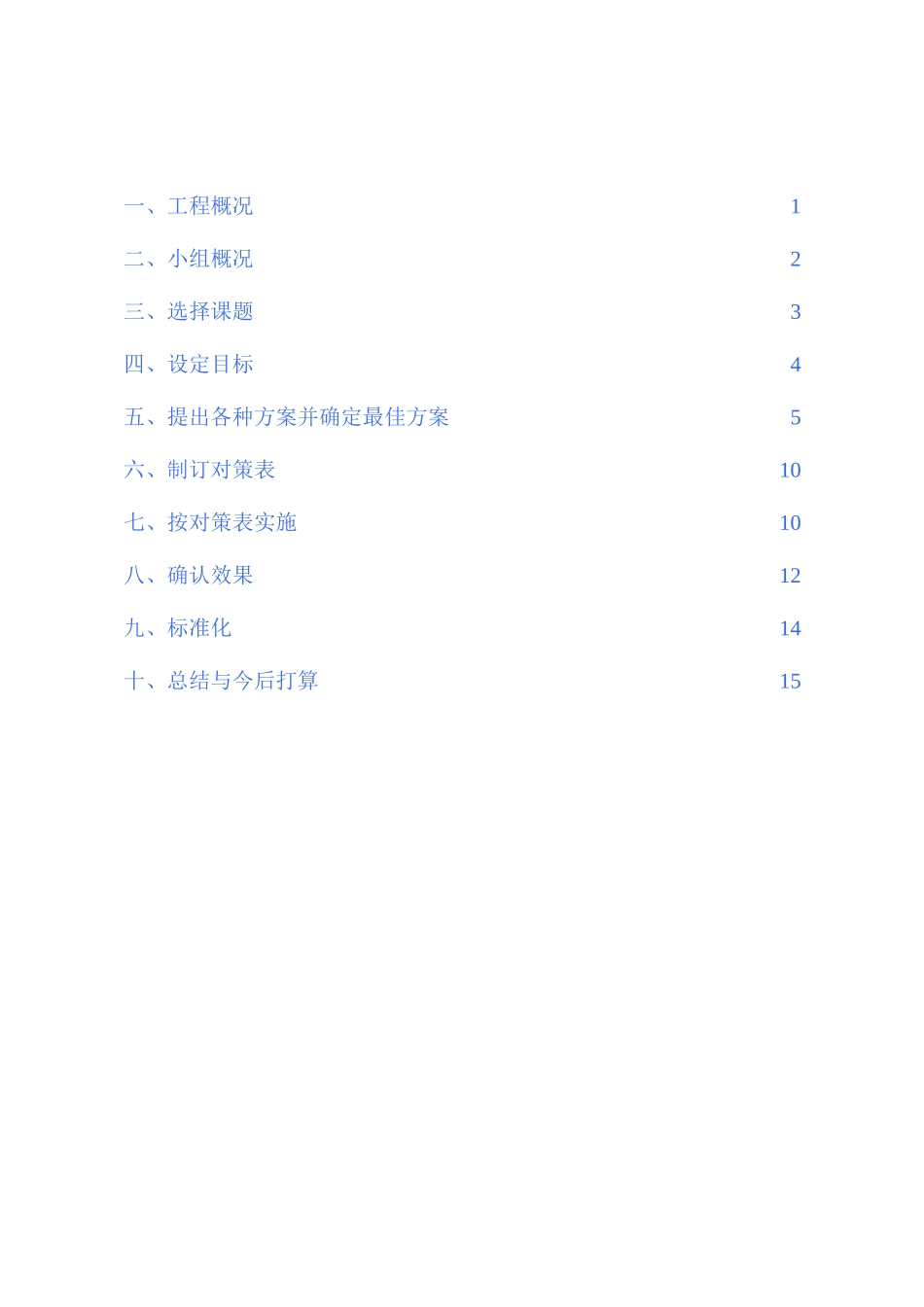

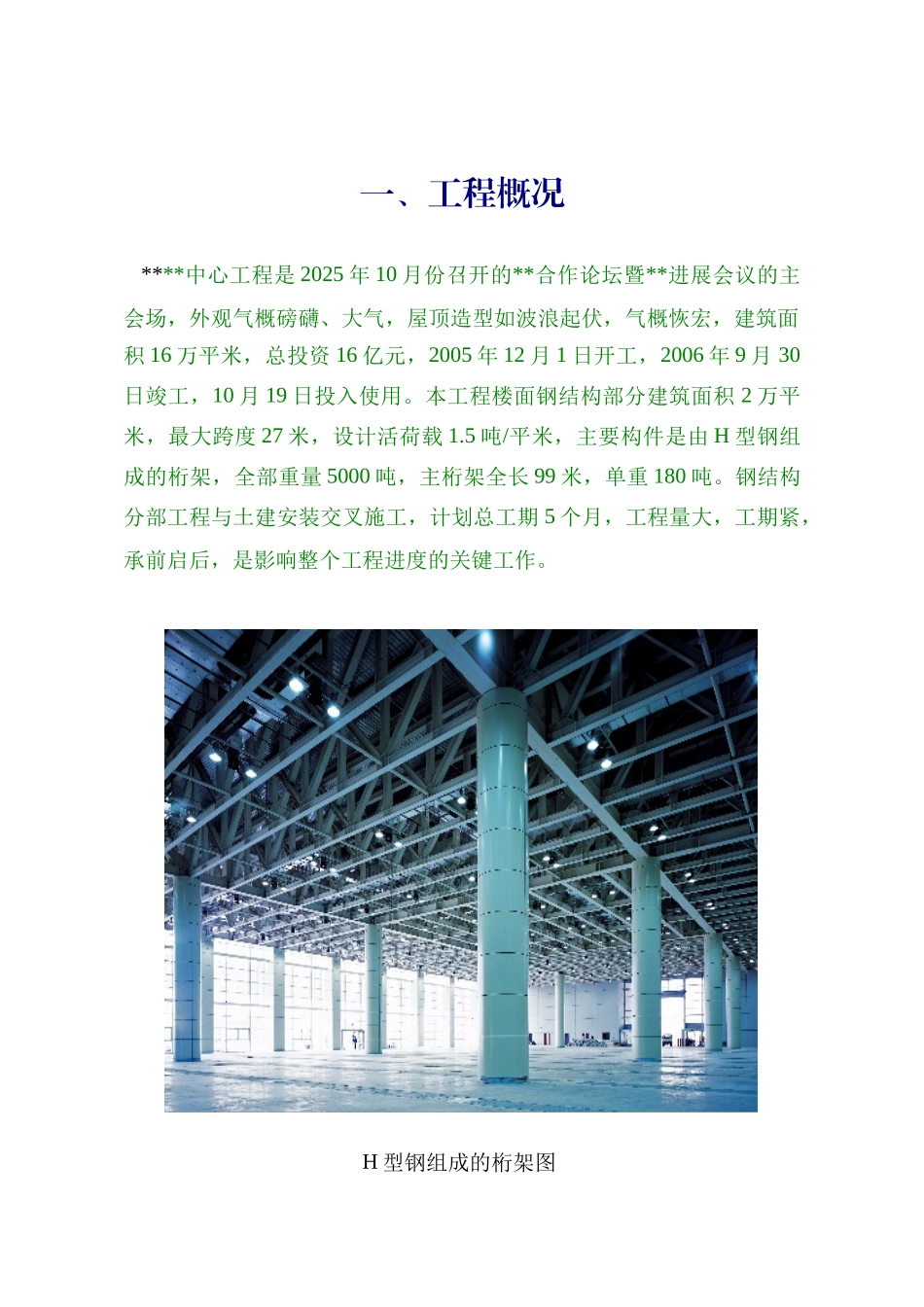

使用三维模型方式进行钢结构施工图的细化**集团有限公司**建筑安装分公司**中心工程钢结构项目部 QC 小组目 录一、工程概况1二、小组概况2三、选择课题3四、设定目标4五、提出各种方案并确定最佳方案5六、制订对策表10七、按对策表实施10八、确认效果12九、标准化14十、总结与今后打算15一、工程概况 ****中心工程是 2025 年 10 月份召开的**合作论坛暨**进展会议的主会场，外观气概磅礴、大气，屋顶造型如波浪起伏，气概恢宏，建筑面积 16 万平米，总投资 16 亿元，2005 年 12 月 1 日开工，2006 年 9 月 30日竣工，10 月 19 日投入使用。本工程楼面钢结构部分建筑面积 2 万平米，最大跨度 27 米，设计活荷载 1.5 吨/平米，主要构件是由 H 型钢组成的桁架，全部重量 5000 吨，主桁架全长 99 米，单重 180 吨。钢结构分部工程与土建安装交叉施工，计划总工期 5 个月，工程量大，工期紧，承前启后，是影响整个工程进度的关键工作。H 型钢组成的桁架图二、小组概况 1、小组简介：小组名称**集团十分公司**中心工程项目部 QC 小组成立时间2025.1.1课题名称使用三维模型方式进行钢结构施工图的细化小组类型创新型组长活动开始2025.1.1活动结束小组成员12 人注册编号活动频次6 次，出勤率 100%QC 教育时间30 小时序号姓名性别年龄文化程度职称小组分工1男44大本高级工程师全面负责2男36大本高级工程师负责策划实施3男31大本工程师负责确定方案4男27大本工程师负责制定对策5女40大本工程师负责对策实施6男32大本工程师技术指导7女31大本工程师技术检查8男32大本工程师质量检查9男26大本工程师负责检查、资料整理10男50大本工程师质量验收11男35大本工程师数据处理12男36大本工程师资料整理制表人：** 制表时间：2025.01.012、近几年小组获奖情况2004年PDCA2006年PDCA我公司开展QC活动从未间断。多次荣获省级、国家级QC成果奖。受到了各级领导的一致好评。2002年PDCA创新工程测量技术后张预应力施工现浇砼（GBF）空心无梁楼盖应用 钢结构建筑由于跨度大，重量轻的特点，在现代大型建筑中应用越来越广泛，但由于钢结构加工精度高、构件复杂、数量多的特点，设计院提供图纸通常都不能作为工程直接加工的图纸，必须经过细化。钢结构建筑由于跨度大，重量轻的特点，在现代大型建筑中应用越来越广泛，但由于钢结构加工精度高、构件复杂、数量多的特点，设计院提供图纸通常都不能作为工程直接加工的图纸，必...
