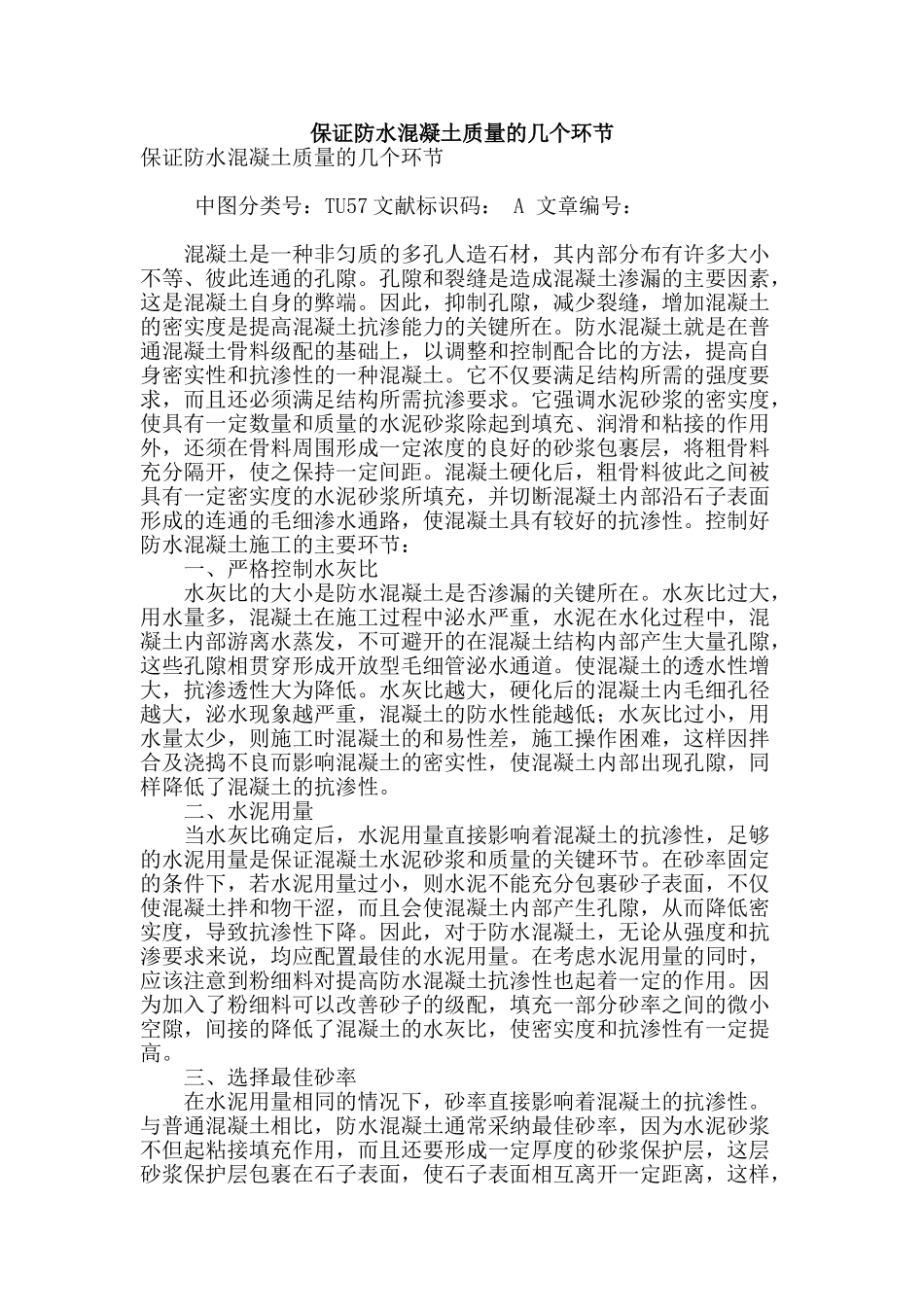

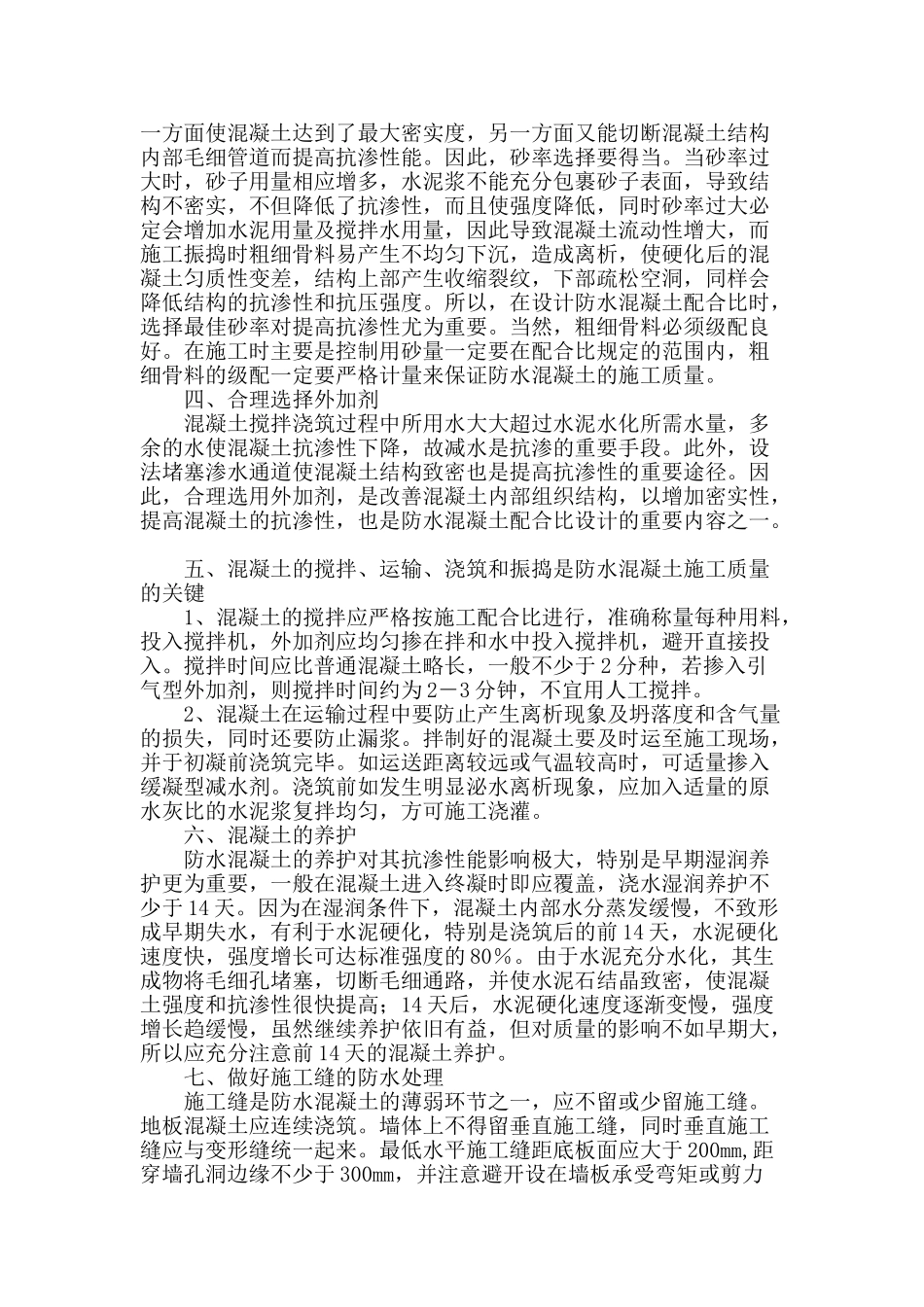

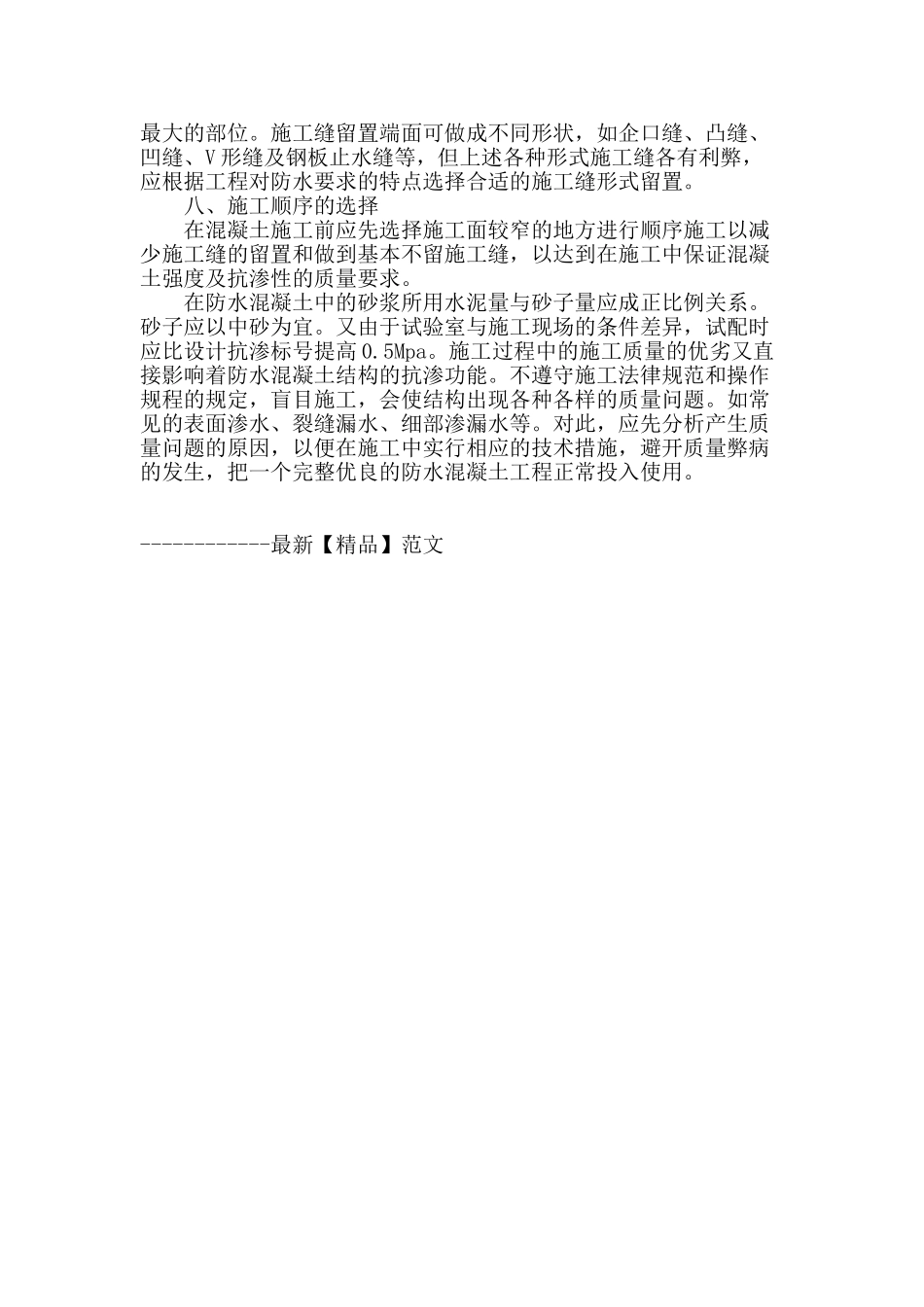

保证防水混凝土质量的几个环节保证防水混凝土质量的几个环节 中图分类号：TU57 文献标识码： A 文章编号： 混凝土是一种非匀质的多孔人造石材，其内部分布有许多大小不等、彼此连通的孔隙。孔隙和裂缝是造成混凝土渗漏的主要因素，这是混凝土自身的弊端。因此，抑制孔隙，减少裂缝，增加混凝土的密实度是提高混凝土抗渗能力的关键所在。防水混凝土就是在普通混凝土骨料级配的基础上，以调整和控制配合比的方法，提高自身密实性和抗渗性的一种混凝土。它不仅要满足结构所需的强度要求，而且还必须满足结构所需抗渗要求。它强调水泥砂浆的密实度，使具有一定数量和质量的水泥砂浆除起到填充、润滑和粘接的作用外，还须在骨料周围形成一定浓度的良好的砂浆包裹层，将粗骨料充分隔开，使之保持一定间距。混凝土硬化后，粗骨料彼此之间被具有一定密实度的水泥砂浆所填充，并切断混凝土内部沿石子表面形成的连通的毛细渗水通路，使混凝土具有较好的抗渗性。控制好防水混凝土施工的主要环节： 一、严格控制水灰比 水灰比的大小是防水混凝土是否渗漏的关键所在。水灰比过大，用水量多，混凝土在施工过程中泌水严重，水泥在水化过程中，混凝土内部游离水蒸发，不可避开的在混凝土结构内部产生大量孔隙，这些孔隙相贯穿形成开放型毛细管泌水通道。使混凝土的透水性增大，抗渗透性大为降低。水灰比越大，硬化后的混凝土内毛细孔径越大，泌水现象越严重，混凝土的防水性能越低；水灰比过小，用水量太少，则施工时混凝土的和易性差，施工操作困难，这样因拌合及浇捣不良而影响混凝土的密实性，使混凝土内部出现孔隙，同样降低了混凝土的抗渗性。 二、水泥用量 当水灰比确定后，水泥用量直接影响着混凝土的抗渗性，足够的水泥用量是保证混凝土水泥砂浆和质量的关键环节。在砂率固定的条件下，若水泥用量过小，则水泥不能充分包裹砂子表面，不仅使混凝土拌和物干涩，而且会使混凝土内部产生孔隙，从而降低密实度，导致抗渗性下降。因此，对于防水混凝土，无论从强度和抗渗要求来说，均应配置最佳的水泥用量。在考虑水泥用量的同时，应该注意到粉细料对提高防水混凝土抗渗性也起着一定的作用。因为加入了粉细料可以改善砂子的级配，填充一部分砂率之间的微小空隙，间接的降低了混凝土的水灰比，使密实度和抗渗性有一定提高。 三、选择最佳砂率 在水泥用量相同的情况下，砂率直接影响着混凝土的抗渗性。与普通混凝土相比，防水混凝土通常采纳最佳砂率，因...
