倒班宿舍通风施工方案

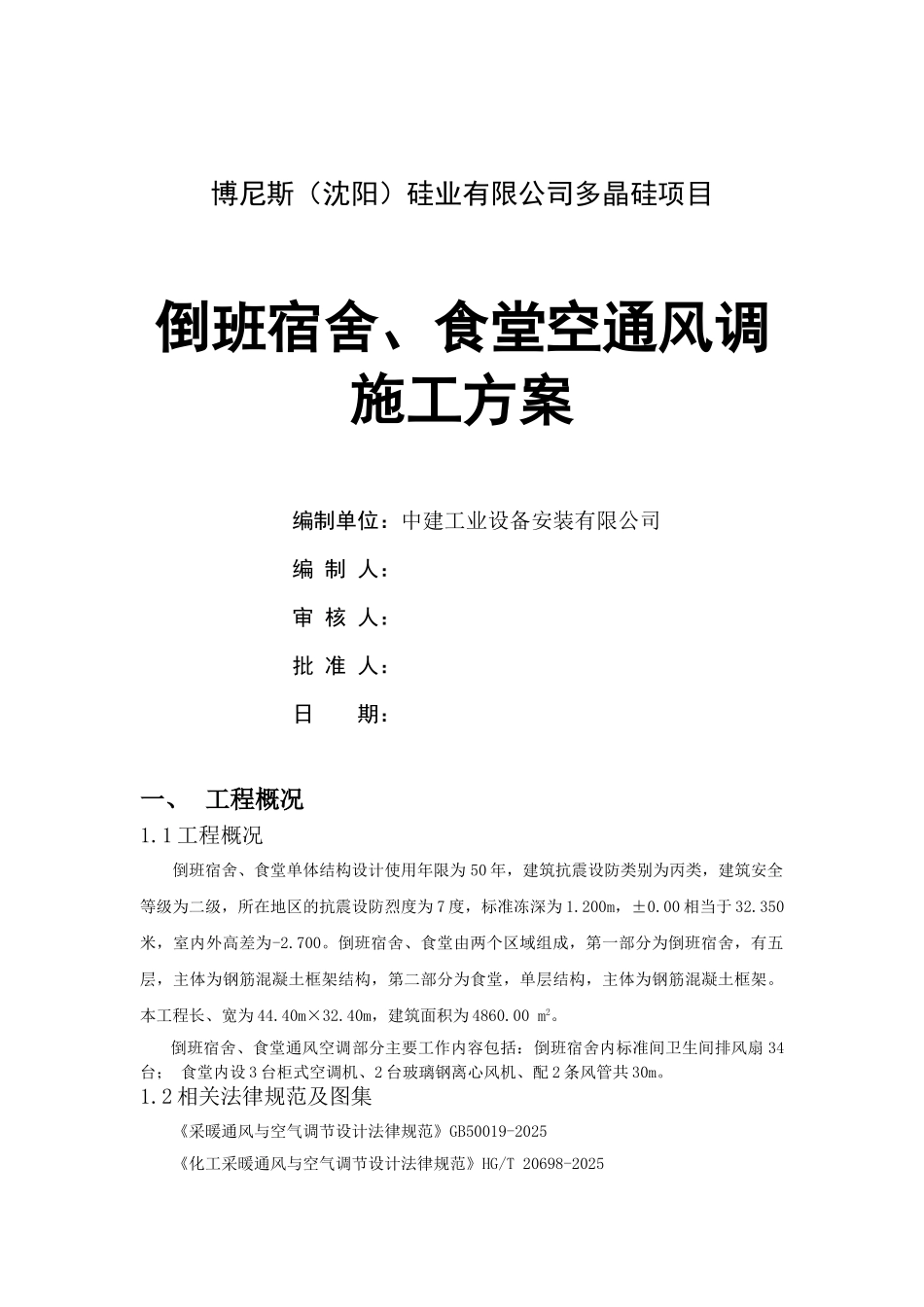

博尼斯（沈阳）硅业有限公司多晶硅项目倒班宿舍、食堂空通风调施工方案编制单位：中建工业设备安装有限公司编 制 人：审 核 人：批 准 人：日 期：一、 工程概况1.1 工程概况倒班宿舍、食堂单体结构设计使用年限为 50 年，建筑抗震设防类别为丙类，建筑安全等级为二级，所在地区的抗震设防烈度为 7 度，标准冻深为 1.200m，±0.00 相当于 32.350米，室内外高差为-2.700。倒班宿舍、食堂由两个区域组成，第一部分为倒班宿舍，有五层，主体为钢筋混凝土框架结构，第二部分为食堂，单层结构，主体为钢筋混凝土框架。本工程长、宽为 44.40m×32.40m，建筑面积为 4860.00 m2。 倒班宿舍、食堂通风空调部分主要工作内容包括：倒班宿舍内标准间卫生间排风扇 34台； 食堂内设 3 台柜式空调机、2 台玻璃钢离心风机、配 2 条风管共 30m。1.2 相关法律规范及图集《采暖通风与空气调节设计法律规范》GB50019-2025《化工采暖通风与空气调节设计法律规范》HG/T 20698-2025《建筑设计防火法律规范》GB50016-2025《通风与空调工程施工质量验收法律规范》GB50243-20251.3 实物工程量倒班宿舍、食堂通风空调工程量如下表所示表 1：序号名称规格单位数量1镀锌钢板δ=0.75mmm²21.02镀锌钢板δ=0.50mmm²30.63玻璃钢通风器ST-8-1台344玻璃钢离心风机4-72-11No6A台25帆布软连接D=600 L=200mm个26矩伞形风帽480×420个27防火阀800×400个28排风罩4000×800个29方形弯头800×400 R=400 α=90个410方形弯头800×400 R=800 α=90个311方圆管800×400/Φ600个112柜式空调机KFR-72LW/SDY台3二、 施工方法2.1 施工流程施工程序：施工准备→预留洞口复核交接→现场测量、材料进场→支吊架、法兰制作、风管及部件制作→风管及部件安装→漏风量测试→设备安装→设备与风管接驳→风口安装→系统调试→竣工验收2.2 施工准备2.2.1 施工准备施工人员进入现场前必须进行安全、质量、技术培训、教育；熟悉相关资料、图纸、施工方案；熟悉图纸会审内容，参考关键部位综合管网排布图，进行技术交底，在现场具备施工条件后方可进场施工，施工过程中劳动力的组织和配备要根据进度和现场情况实行灵活机动的组织形式，满足施工需要，施工全过程必须执行国家验收法律规范《通风与空调工程施工质量及验收法律规范》、《建筑安装工程质量检验评定标准》、《建筑安装分项工程施工工艺规程》及沈阳地方标准。2.2.2 预留洞口复核交接1、人员进场熟悉图纸根...
