倒虹吸工程施工工法

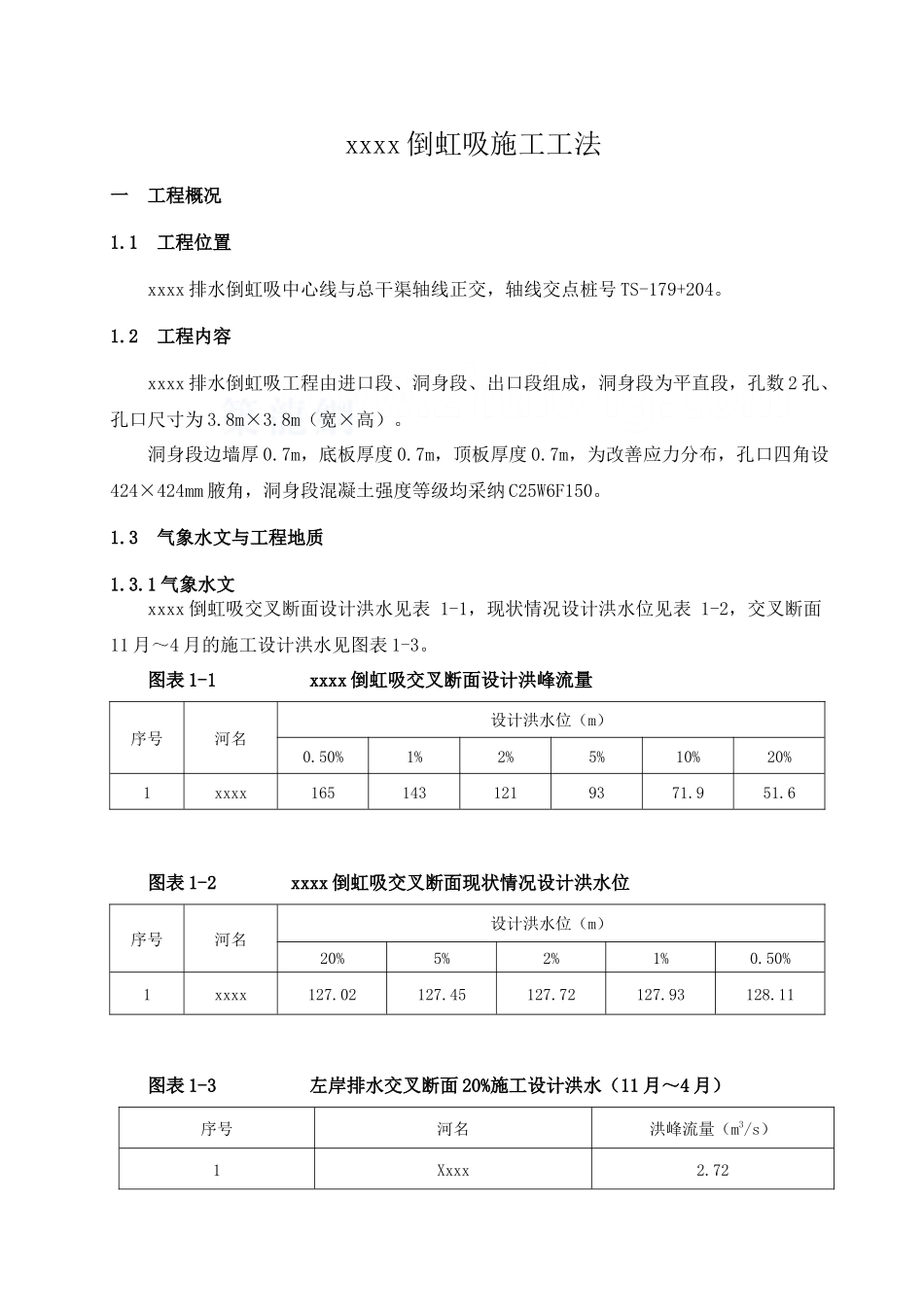

xxxx 倒虹吸施工工法一 工程概况1.1 工程位置xxxx 排水倒虹吸中心线与总干渠轴线正交，轴线交点桩号 TS-179+204。1.2 工程内容xxxx 排水倒虹吸工程由进口段、洞身段、出口段组成，洞身段为平直段，孔数 2 孔、孔口尺寸为 3.8m×3.8m（宽×高）。洞身段边墙厚 0.7m，底板厚度 0.7m，顶板厚度 0.7m，为改善应力分布，孔口四角设424×424mm 腋角，洞身段混凝土强度等级均采纳 C25W6F150。1.3 气象水文与工程地质1.3.1 气象水文xxxx 倒虹吸交叉断面设计洪水见表 1-1，现状情况设计洪水位见表 1-2，交叉断面11 月～4 月的施工设计洪水见图表 1-3。图表 1-1 xxxx 倒虹吸交叉断面设计洪峰流量图表 1-2 xxxx 倒虹吸交叉断面现状情况设计洪水位图表 1-3 左岸排水交叉断面 20%施工设计洪水（11 月～4 月）序号河名洪峰流量（m3/s）1Xxxx2.72序号河名设计洪水位（m）0.50%1%2%5%10%20%1xxxx1651431219371.951.6序号河名设计洪水位（m）20%5%2%1%0.50%1xxxx127.02127.45127.72127.93128.111.3.2 工程地质工程涉及地层为上更新统（alQ3）粉质粘土，厚 6.4～9.6m；下伏上第三系（N）粘土岩、砂砾岩，其中粘土岩顶板高程 118.10～120.54m，钻孔揭露最大厚度 3.7m；砂砾岩顶板高程 117.94～118.14m，钻孔揭露最大厚度 22.6m。第四系上更新统粉质粘土多呈硬塑状，具中等压缩性，多具弱膨胀性。上第三系岩体胶结程度低，具有中等—低压缩性，属于极软岩。勘探期间地下水位 118.21～119.84m，具承压性。二 施工组织与平面布置2.1 材料的采购与管理（1）主要材料包括钢筋、水泥、粉煤灰、砂石骨料、外加剂、橡胶止水带、闭孔泡沫塑料板、聚硫密封胶等。进场的主要材料应附产品合格证和质量检测报告（材质证明），并根据规程、法律规范的要求进行外观检验和抽样检测，经检测合格并报监理工程师批准的材料方可用于工程。（2）混凝土中总碱量，水泥、粉煤灰、外加剂的碱含量及混凝土砂石骨料碱活性均应满足南水北调中线干线工程标准及相关法律规范要求。（3）选择的生产厂家或供应商的供应能力应满足施工要求。（4）材料的接收、储存、发放管理应设专人负责。（5）钢筋采纳安钢钢材，钢筋性能应符合热轧 HPB235 级（Ⅰ级）光圆钢筋、HRB335级（Ⅱ级）和 HRB400 级（Ⅲ级）月牙带肋钢筋性能要求，其种类、钢号、直径等还应符合设计文件的规定。（6）水泥应选用 xx 水泥，采纳符合《通用硅酸盐水泥》GB175-2025、《抗硫酸...
