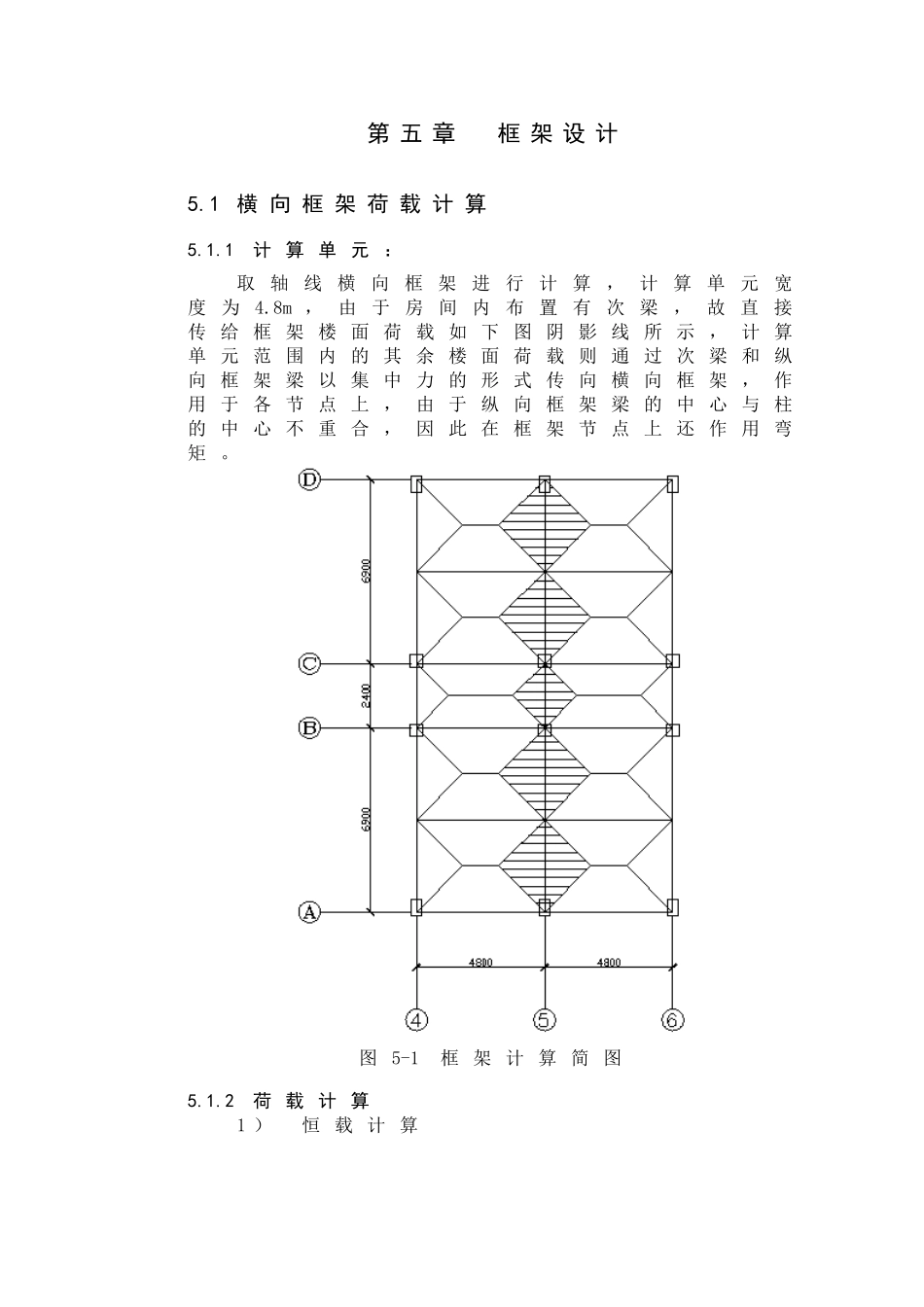

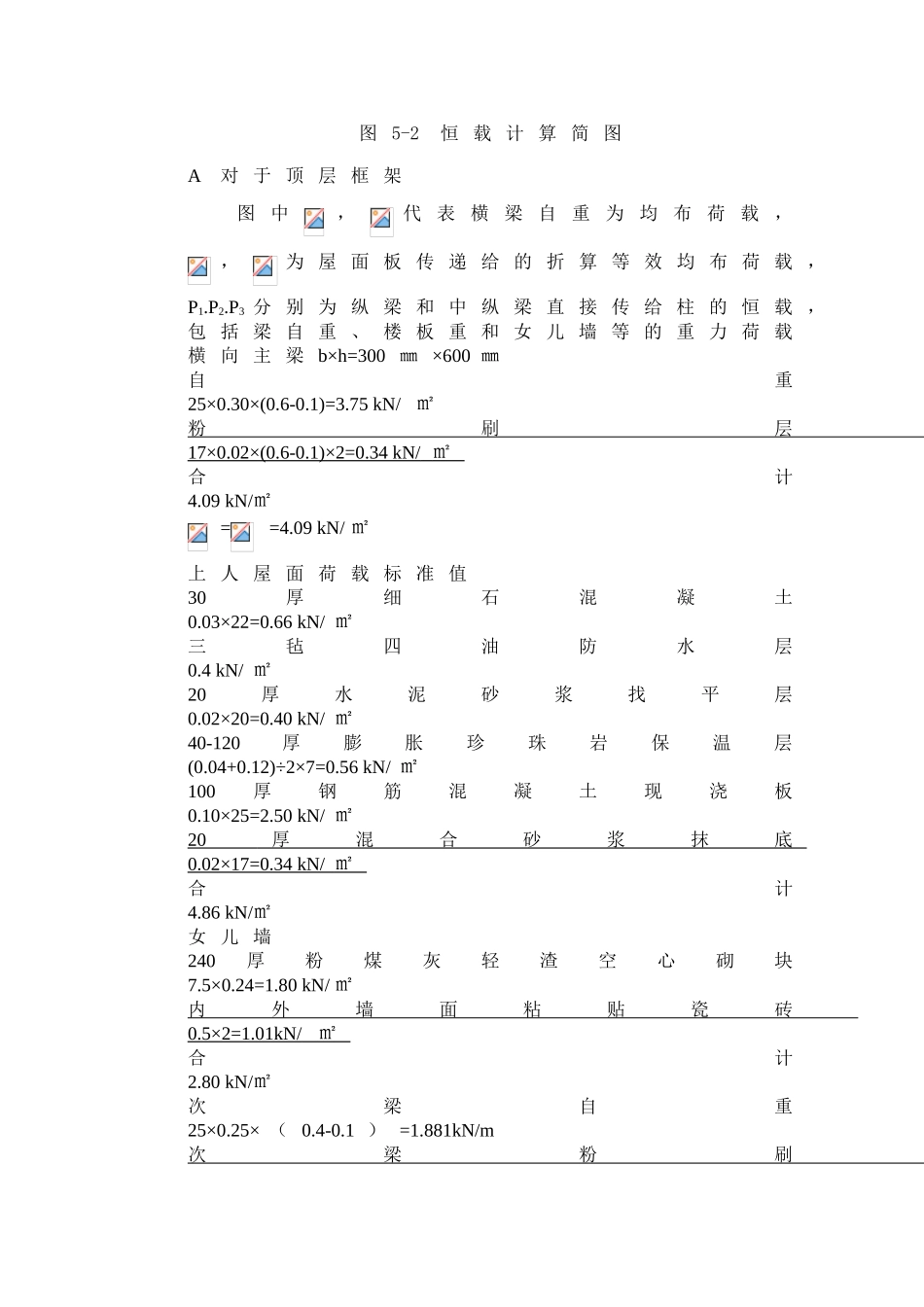

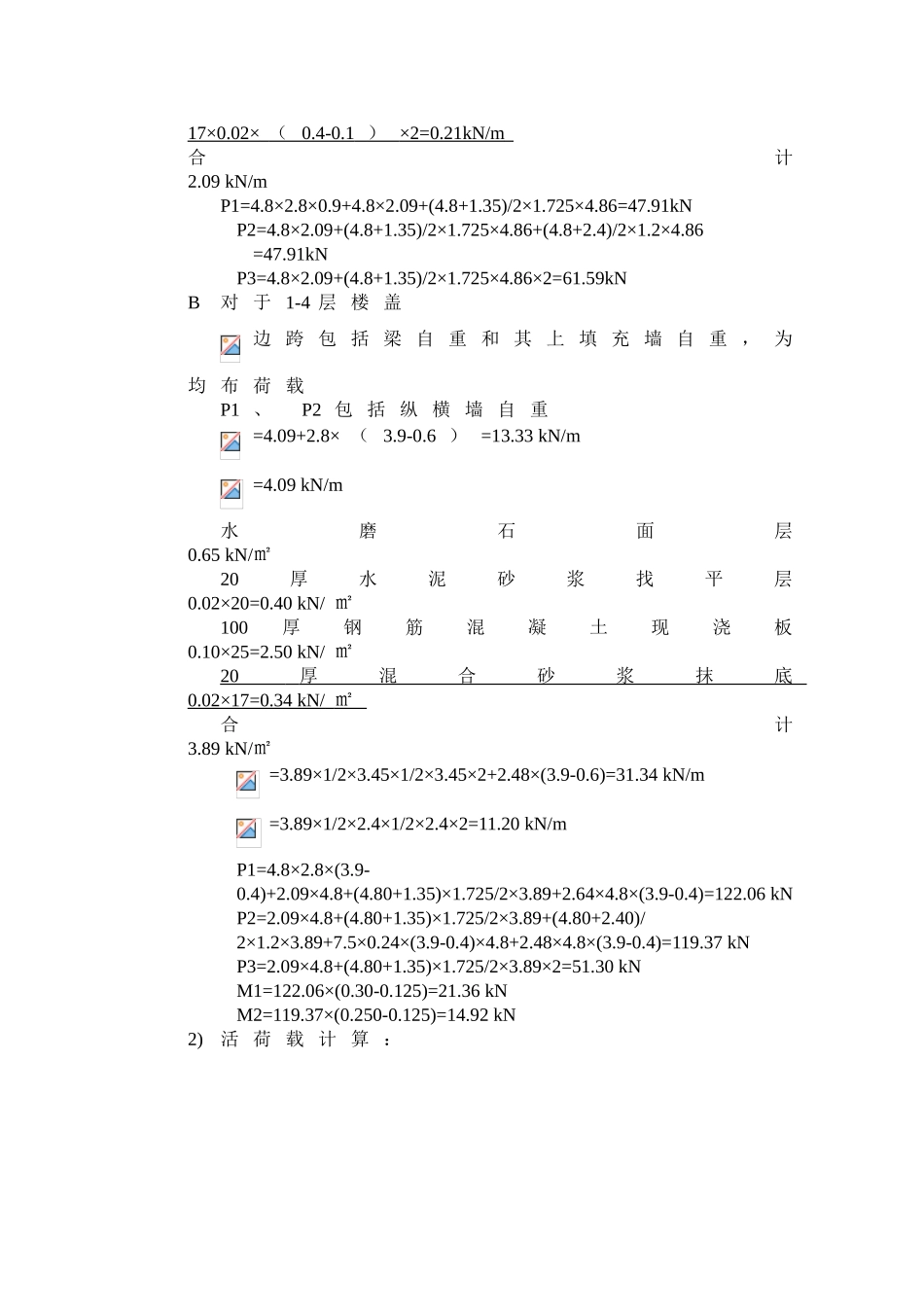

第 五 章 框 架 设 计5.1 横 向 框 架 荷 载 计 算5.1.1 计 算 单 元 ：取轴线横向框架进行计算，计算单元宽度 为4.8m ， 由 于 房 间 内 布 置 有 次 梁 ， 故 直 接传 给 框 架 楼 面 荷 载 如 下 图 阴 影 线 所 示 ， 计 算单 元 范 围 内 的 其 余 楼 面 荷 载 则 通 过 次 梁 和 纵向 框 架 梁 以 集 中 力 的 形 式 传 向 横 向 框 架 ， 作用 于 各 节 点 上 ， 由 于 纵 向 框 架 梁 的 中 心 与 柱的 中 心 不 重 合 ， 因 此 在 框 架 节 点 上 还 作 用 弯矩 。图 5-1 框 架 计 算 简 图5.1.2 荷 载 计 算1 ） 恒 载 计 算图 5-2 恒 载 计 算 简 图A 对 于 顶 层 框 架图中，代表横梁自重为均布荷载，，为 屋 面 板 传 递 给 的 折 算 等 效 均 布 荷 载 ，P1.P2.P3 分 别 为 纵 梁 和 中 纵 梁 直 接 传 给 柱 的 恒 载 ，包 括 梁 自 重 、 楼 板 重 和 女 儿 墙 等 的 重 力 荷 载横 向 主 梁 b×h=300 ㎜ ×600 ㎜自重 25×0.30×(0.6-0.1)=3.75 kN/㎡粉刷层 17×0.02×(0.6-0.1)×2=0.34 kN/ ㎡ 合计 4.09 kN/㎡==4.09 kN/ ㎡上 人 屋 面 荷 载 标 准 值30厚细石混凝土 0.03×22=0.66 kN/ ㎡三毡四油防水层 0.4 kN/ ㎡20厚水泥砂浆找平层 0.02×20=0.40 kN/ ㎡40-120厚膨胀珍珠岩保温层 (0.04+0.12)÷2×7=0.56 kN/ ㎡100厚钢筋混凝土现浇板 0.10×25=2.50 kN/ ㎡20 厚混合砂浆抹底 0.02×17=0.34 kN/ ㎡ 合计 4.86 kN/㎡女 儿 墙240厚粉煤灰轻渣空心砌块 7.5×0.24=1.80 kN/ ㎡内外墙面粘贴瓷砖 0.5×2=1.01kN/ ㎡ 合计 2.80 kN/㎡次梁自重 25×0.25× （ 0.4-0.1 ） =1.881kN/m次梁粉刷 17×0.02× （ 0.4-0.1 ） ×2=0.21kN/m 合计 2.09 kN/mP1=4.8×2.8×0.9+4.8×2.09+(4.8+1.35)/2×1.725×4.86=47.91kNP2=4.8×2.09+(4.8+1.35)/2×1.725×4.86+(4.8+2.4)/2×1.2×4.86=47.91kNP3=4.8×2.09+(4.8+1.35)/2×1.725×4.86×2=61.59kNB 对 于 1-4 层 楼 盖边 跨 包 括 梁 自 重 和 其 上 填 充 墙 自 重 ， 为均 布 荷 载P1 、 P2 包 括 纵 横 墙 自 重=4.09+2.8× （ 3.9-0.6 ） =13.33 ...
