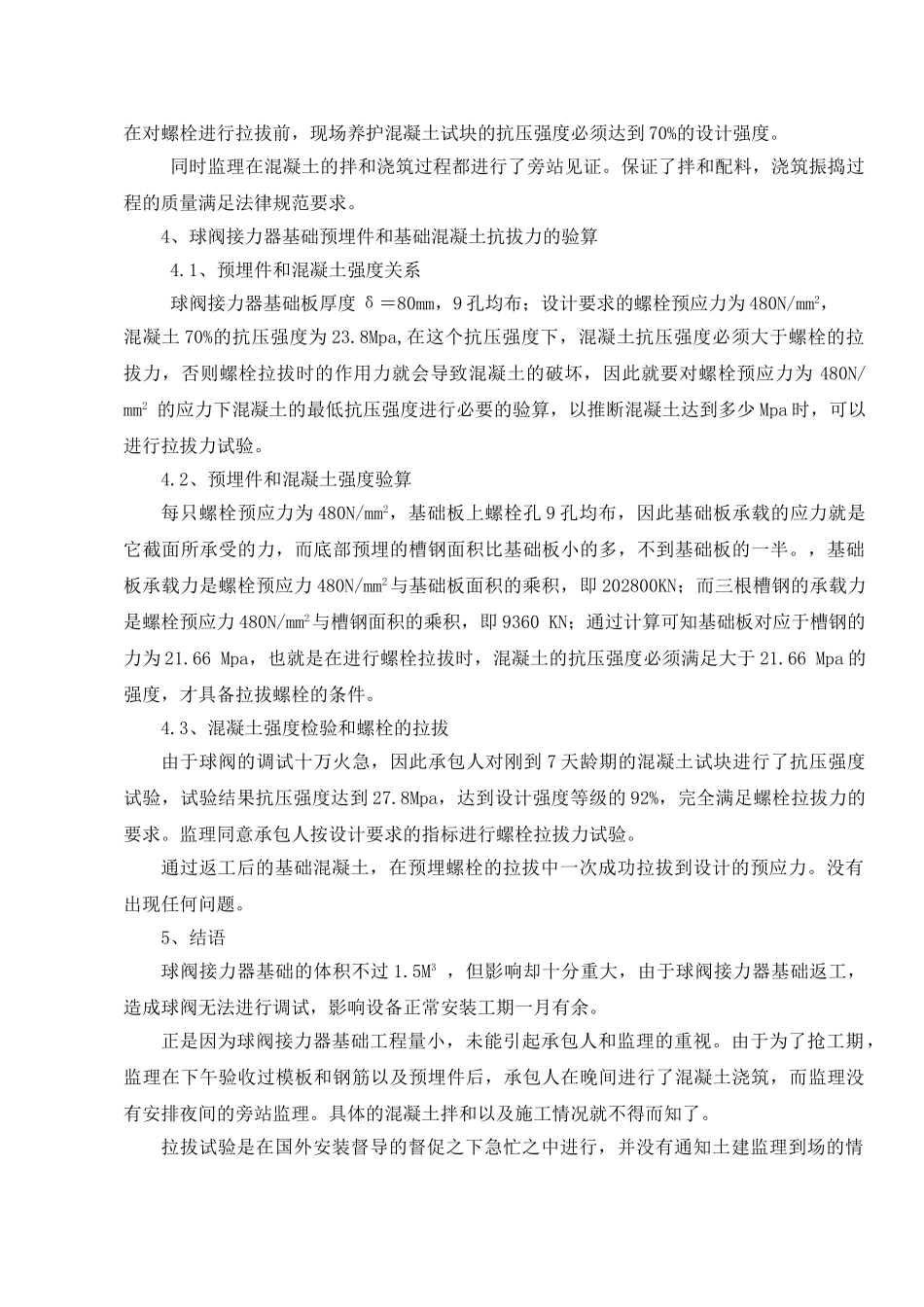

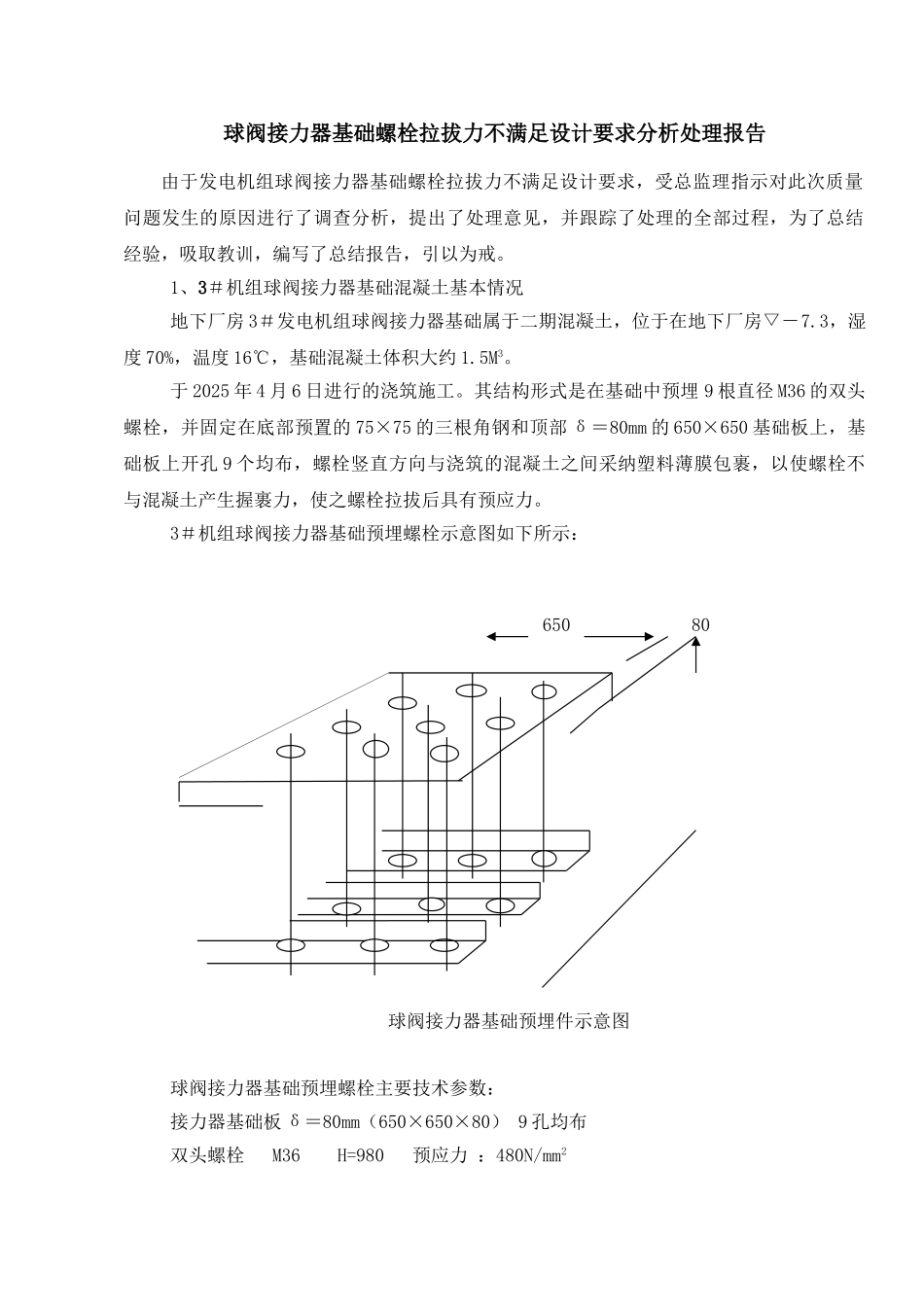

球阀接力器基础螺栓拉拔力不满足设计要求分析处理报告由于发电机组球阀接力器基础螺栓拉拔力不满足设计要求，受总监理指示对此次质量问题发生的原因进行了调查分析，提出了处理意见，并跟踪了处理的全部过程，为了总结经验，吸取教训，编写了总结报告，引以为戒。1、3＃机组球阀接力器基础混凝土基本情况地下厂房 3＃发电机组球阀接力器基础属于二期混凝土，位于在地下厂房▽－7.3，湿度 70%，温度 16℃，基础混凝土体积大约 1.5M3。于 2025 年 4 月 6 日进行的浇筑施工。其结构形式是在基础中预埋 9 根直径 M36 的双头螺栓，并固定在底部预置的 75×75 的三根角钢和顶部 δ＝80mm 的 650×650 基础板上，基础板上开孔 9 个均布，螺栓竖直方向与浇筑的混凝土之间采纳塑料薄膜包裹，以使螺栓不与混凝土产生握裹力，使之螺栓拉拔后具有预应力。3＃机组球阀接力器基础预埋螺栓示意图如下所示： 650 80球阀接力器基础预埋件示意图球阀接力器基础预埋螺栓主要技术参数：接力器基础板 δ＝80mm（650×650×80） 9 孔均布双头螺栓 M36 H=980 预应力 ：480N/mm2预埋角钢 80×80×52、球阀接力器混凝土基础相关问题进行了调查分析2.1 混凝土基础强度检验监理首先对球阀接力器及混凝土的强度、浇筑时间等相关问题进行了调查分析。混凝土设计的强度等级为 C30，承包人对成型的混凝土 28 天抗压强度检测试验为 34Mpa，检验满足设计要求；5 月 13 日监理对球阀接力器混凝土的现场强度进行了回弹试验结果为31.5Mpa，也满足设计要求。2.2、混凝土基础拆除的内部观察和分析为了解决螺栓拉拔力不满足设计要求问题，监理与业主、承包人讨论决定返工，并拆除球阀接力器混凝土基础。拆除过程监理进行了见证。在拆除到预埋角铁时发现凡被拉出螺栓的部位，角铁都被拉翻了边，螺栓从角铁上的螺孔中脱出，这就是说螺栓达不到设计要求拉拔力的原因。从混凝土的角度进行分析，角铁都被拉翻了边；从混凝土基础拆除过程对混凝土浇筑的密实度看，是符合质量要求的，未见空洞不密实的情况。因此我们分析是混凝土达不到要求的抗压强度所致，毕竟才一周时间，混凝土的抗压强度尚未达到螺栓最低的抗拔力要求所致。2.3 混凝土强度分析从承包人成型的混凝土试块的 28 天强度推算，假如正常的话，7 天抗压强度达到 70%，就是 23.8Mpa,牵强满足设计的螺栓拉拔力要求；假如以现场回弹试验的强度推算，该基础混凝土的强度在 22.05Mpa,关从...
