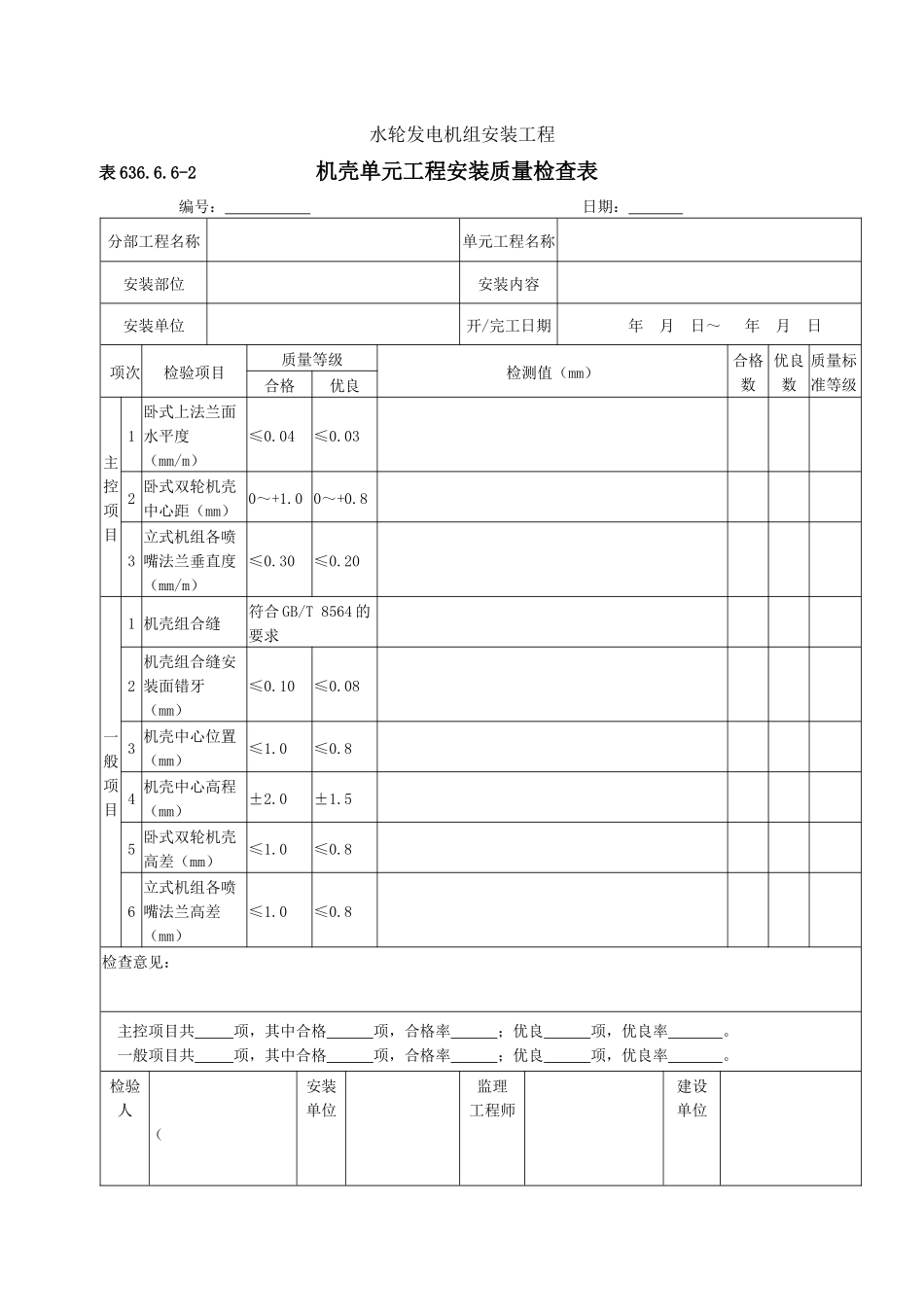

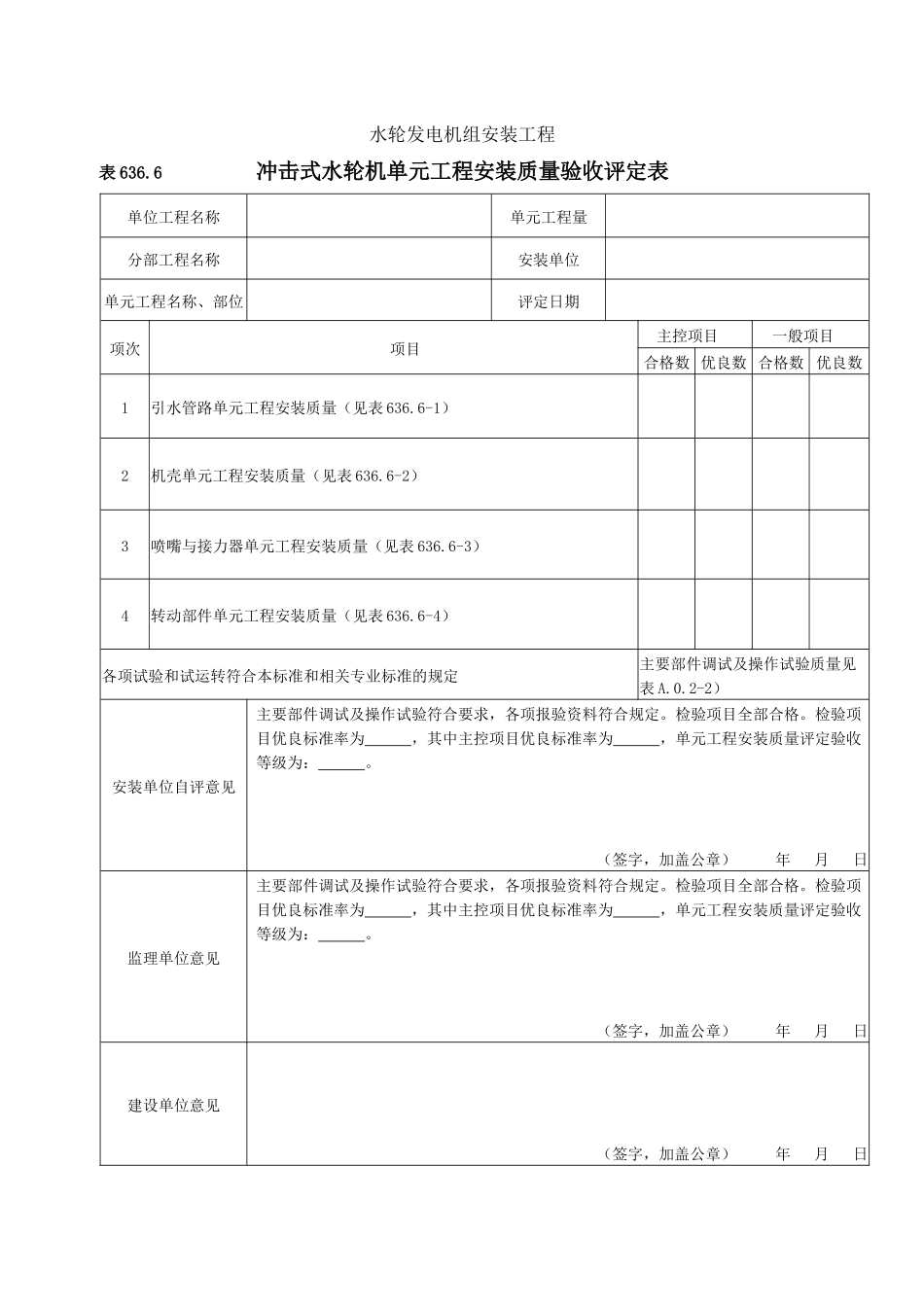

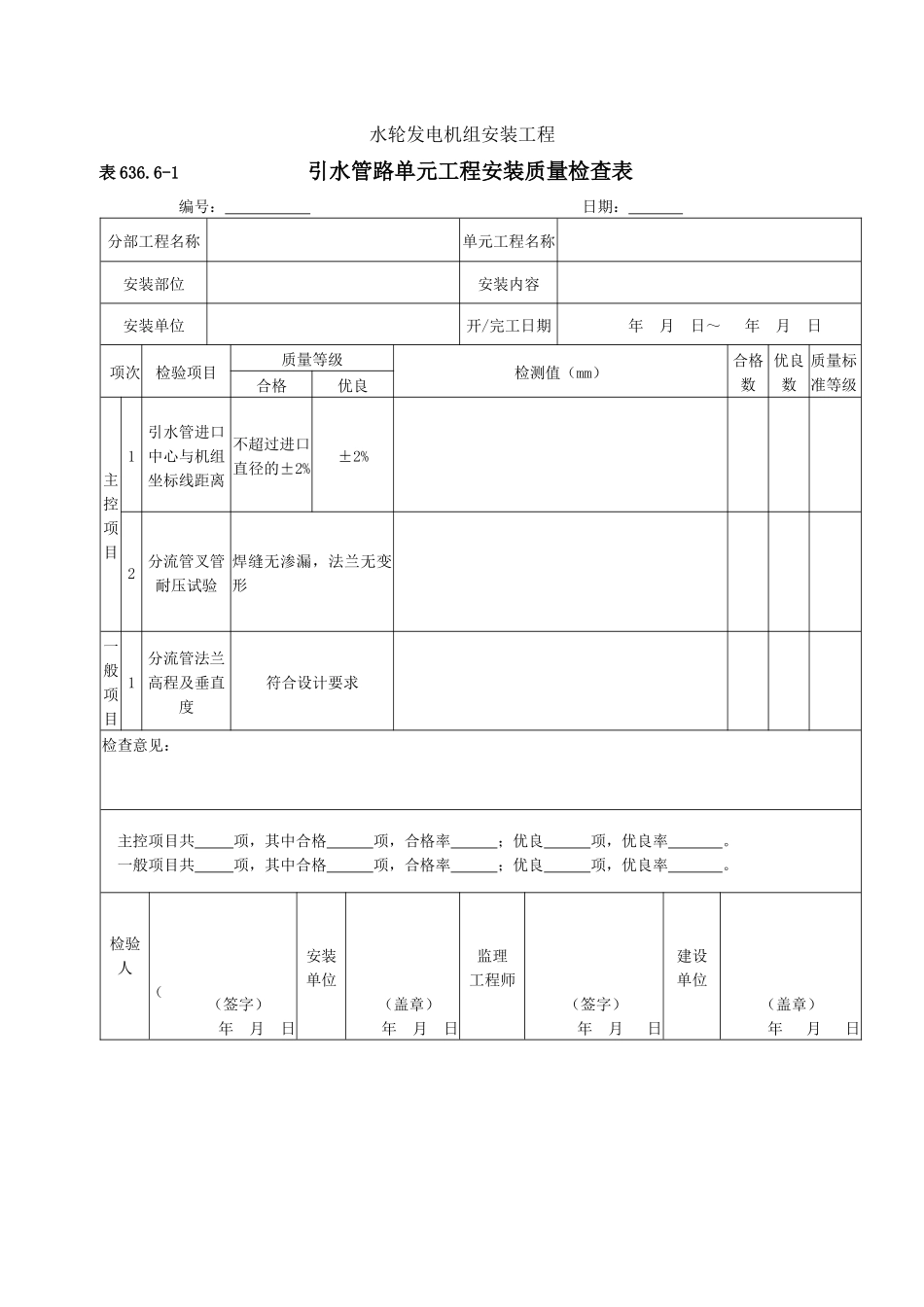

水轮发电机组安装工程表 636.6 冲击式水轮机单元工程安装质量验收评定表单位工程名称单元工程量 分部工程名称安装单位 单元工程名称、部位评定日期项次项目主控项目一般项目合格数 优良数 合格数 优良数1引水管路单元工程安装质量（见表 636.6-1）2机壳单元工程安装质量（见表 636.6-2）3喷嘴与接力器单元工程安装质量（见表 636.6-3）4转动部件单元工程安装质量（见表 636.6-4）各项试验和试运转符合本标准和相关专业标准的规定主要部件调试及操作试验质量见表 A.0.2-2）安装单位自评意见主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量评定验收等级为： 。（签字，加盖公章） 年 月 日监理单位意见主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量评定验收等级为： 。（签字，加盖公章） 年 月 日建设单位意见（签字，加盖公章） 年 月 日水轮发电机组安装工程表 636.6-1 引水管路单元工程安装质量检查表编号： 日期： 分部工程名称单元工程名称 安装部位安装内容 安装单位开/完工日期年 月 日～ 年 月 日项次检验项目质量等级检测值（mm）合格数优良数质量标准等级合格优良主控项目1引水管进口中心与机组坐标线距离不超过进口直径的±2%±2%2 分流管叉管耐压试验焊缝无渗漏，法兰无变形一般项目1分流管法兰高程及垂直度符合设计要求检查意见：主控项目共 项，其中合格 项，合格率 ；优良 项，优良率 。一般项目共 项，其中合格 项，合格率 ；优良 项，优良率 。检验人（（签字）年 月 日安装单位（盖章）年 月 日监理工程师（签字）年 月 日建设单位（盖章）年 月 日水轮发电机组安装工程表 636.6.6-2 机壳单元工程安装质量检查表编号： 日期： 分部工程名称单元工程名称 安装部位安装内容 安装单位开/完工日期年 月 日～ 年 月 日项次检验项目质量等级检测值（mm）合格数优良数质量标准等级合格优良主控项目1卧式上法兰面水平度（mm/m）≤0.04≤0.032 卧式双轮机壳中心距（mm） 0～+1.0 0～+0.83立式机组各喷嘴法兰垂直度（mm/m）≤0.30≤0.20一般项目1 机壳组合缝符合 GB/T 8564 的要求2机壳组合缝安装面错牙（mm）≤0.10≤0.083 机壳中心位置（mm）≤1.0≤0.84...
