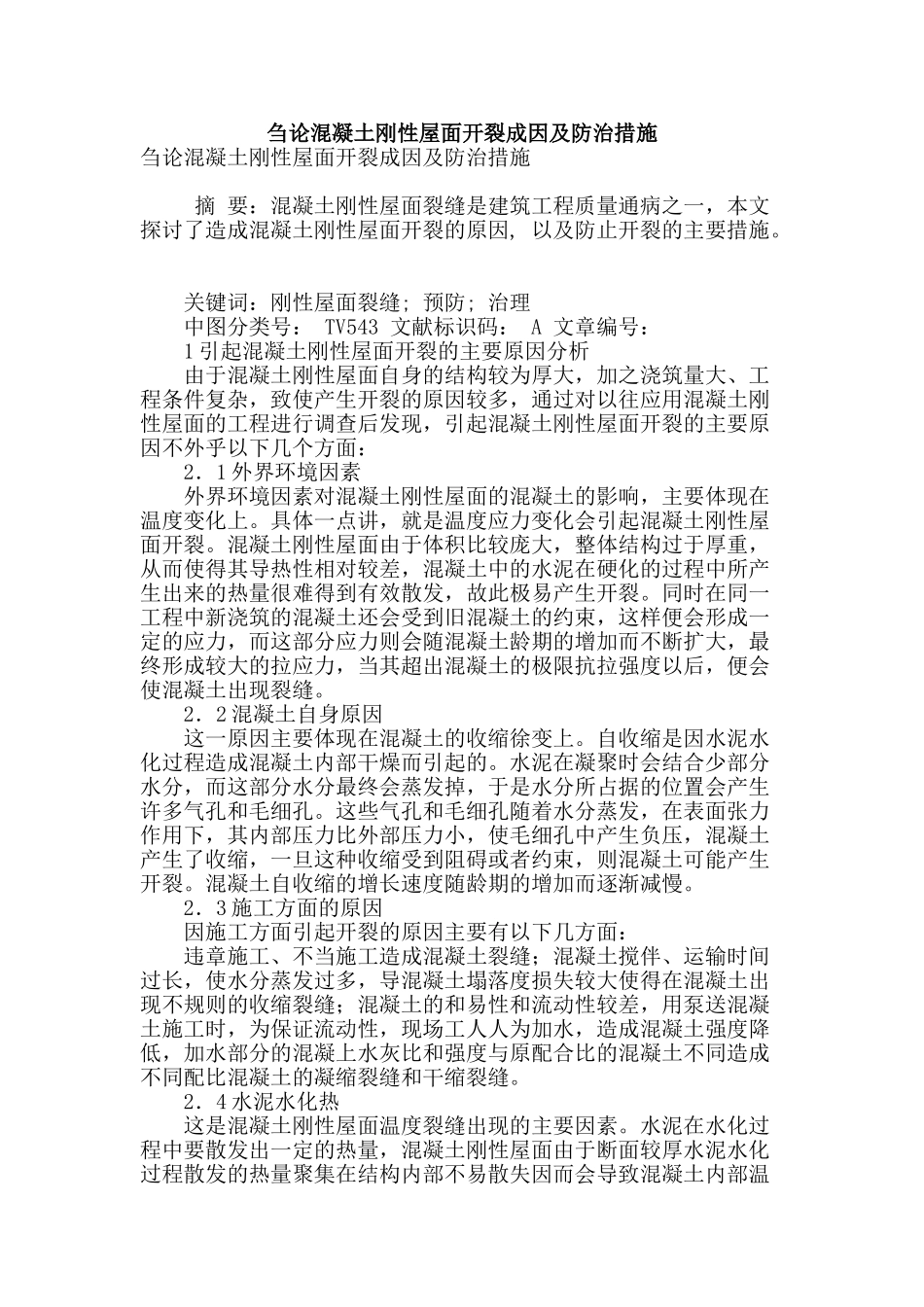

刍论混凝土刚性屋面开裂成因及防治措施刍论混凝土刚性屋面开裂成因及防治措施 摘 要：混凝土刚性屋面裂缝是建筑工程质量通病之一，本文探讨了造成混凝土刚性屋面开裂的原因, 以及防止开裂的主要措施
关键词：刚性屋面裂缝; 预防; 治理 中图分类号： TV543 文献标识码： A 文章编号： 1 引起混凝土刚性屋面开裂的主要原因分析 由于混凝土刚性屋面自身的结构较为厚大，加之浇筑量大、工程条件复杂，致使产生开裂的原因较多，通过对以往应用混凝土刚性屋面的工程进行调查后发现，引起混凝土刚性屋面开裂的主要原因不外乎以下几个方面： 2．1 外界环境因素 外界环境因素对混凝土刚性屋面的混凝土的影响，主要体现在温度变化上
具体一点讲，就是温度应力变化会引起混凝土刚性屋面开裂
混凝土刚性屋面由于体积比较庞大，整体结构过于厚重，从而使得其导热性相对较差，混凝土中的水泥在硬化的过程中所产生出来的热量很难得到有效散发，故此极易产生开裂
同时在同一工程中新浇筑的混凝土还会受到旧混凝土的约束，这样便会形成一定的应力，而这部分应力则会随混凝土龄期的增加而不断扩大，最终形成较大的拉应力，当其超出混凝土的极限抗拉强度以后，便会使混凝土出现裂缝
2．2 混凝土自身原因 这一原因主要体现在混凝土的收缩徐变上
自收缩是因水泥水化过程造成混凝土内部干燥而引起的
水泥在凝聚时会结合少部分水分，而这部分水分最终会蒸发掉，于是水分所占据的位置会产生许多气孔和毛细孔
这些气孔和毛细孔随着水分蒸发，在表面张力作用下，其内部压力比外部压力小，使毛细孔中产生负压，混凝土产生了收缩，一旦这种收缩受到阻碍或者约束，则混凝土可能产生开裂
混凝土自收缩的增长速度随龄期的增加而逐渐减慢
2．3 施工方面的原因 因施工方面引起开裂的原因主要有以下几方面： 违章施工、不当施工造成混凝土裂缝；混凝土搅伴、运输时间过长，使水分蒸发过多，导混凝土塌
