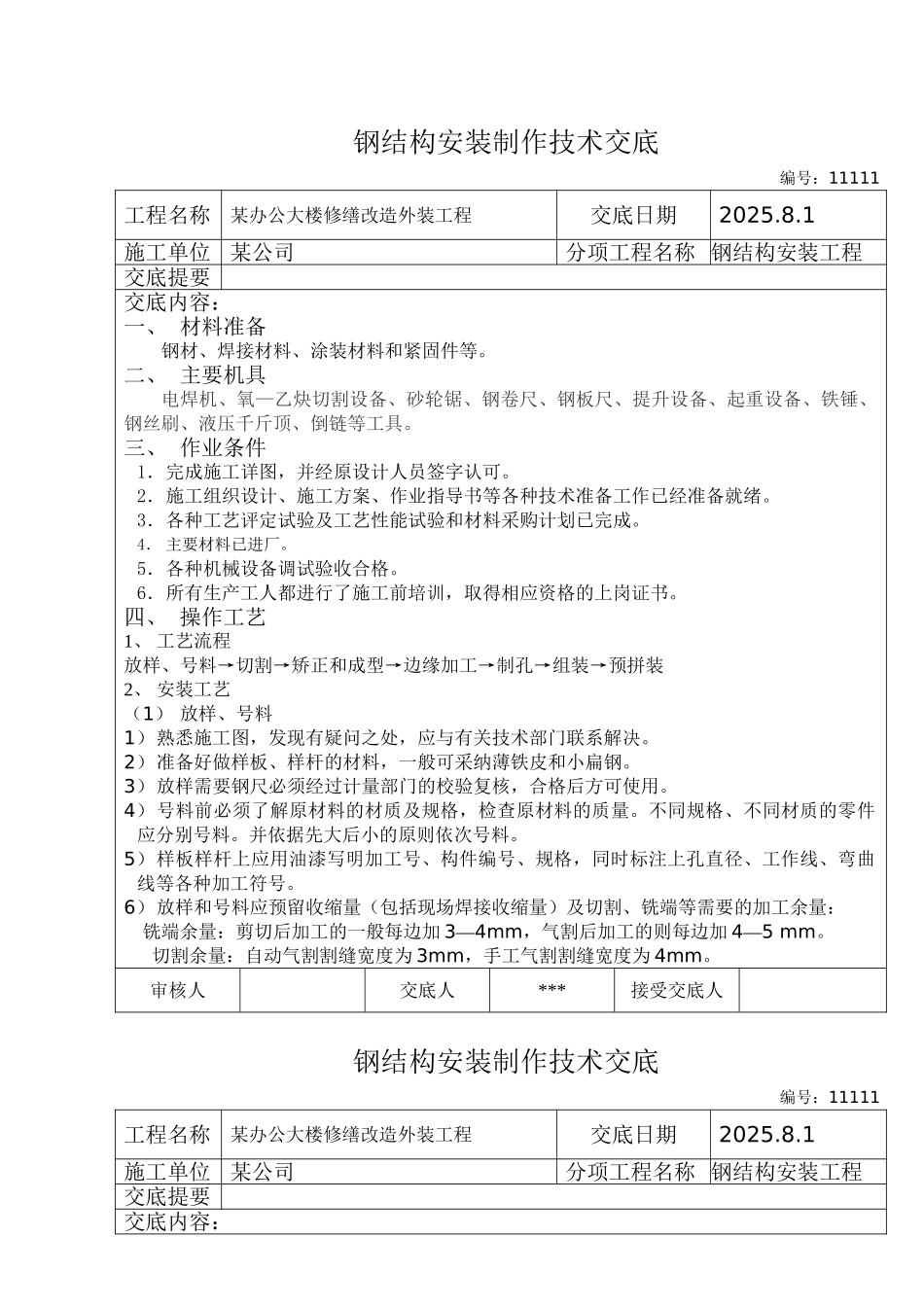

办公大楼修缮改造外装工程钢结构安装制作技术交底

钢结构安装制作技术交底编号：11111工程名称某办公大楼修缮改造外装工程交底日期2025.8.1施工单位某公司分项工程名称 钢结构安装工程交底提要交底内容：一、 材料准备钢材、焊接材料、涂装材料和紧固件等。二、 主要机具电焊机、氧—乙炔切割设备、砂轮锯、钢卷尺、钢板尺、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。三、 作业条件1．完成施工详图，并经原设计人员签字认可。2．施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。3．各种工艺评定试验及工艺性能试验和材料采购计划已完成。4． 主要材料已进厂。5．各种机械设备调试验收合格。6．所有生产工人都进行了施工前培训，取得相应资格的上岗证书。四、 操作工艺1、 工艺流程放样、号料→切割→矫正和成型→边缘加工→制孔→组装→预拼装2、 安装工艺（1） 放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。2）准备好做样板、样杆的材料，一般可采纳薄铁皮和小扁钢。3）放样需要钢尺必须经过计量部门的校验复核，合格后方可使用。4）号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分别号料。并依据先大后小的原则依次号料。5）样板样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。6）放样和号料应预留收缩量（包括现场焊接收缩量）及切割、铣端等需要的加工余量： 铣端余量：剪切后加工的一般每边加 3—4mm，气割后加工的则每边加 4—5 mm。切割余量：自动气割割缝宽度为 3mm，手工气割割缝宽度为 4mm。审核人交底人***接受交底人钢结构安装制作技术交底编号：11111工程名称某办公大楼修缮改造外装工程交底日期2025.8.1施工单位某公司分项工程名称 钢结构安装工程交底提要交底内容：焊接收缩量根据构件的结构特点由工艺给出。7）主要受力构件和需要弯曲的构件，在号料时应按工艺规定的方向取料，弯曲件的外侧不应有样冲点和伤痕缺陷。8）号料应有利于切割和保证零件质量。9）本次号料后的剩余材料应进行余料标识，包括余料编号、规格、材质及炉批号等，以便于余料的再次使用。（2）切割下料划线以后的钢材，必须按其所需的形状和尺寸进行下料切割。1）剪切时应注意以下要点：① 当一张钢板上排列许多个零件并有几条相交的剪切线时，应预先安排好合理的剪切程序后再进行剪切。② 材料剪切后的弯曲变形，必须进行矫正；剪切面粗糙...
