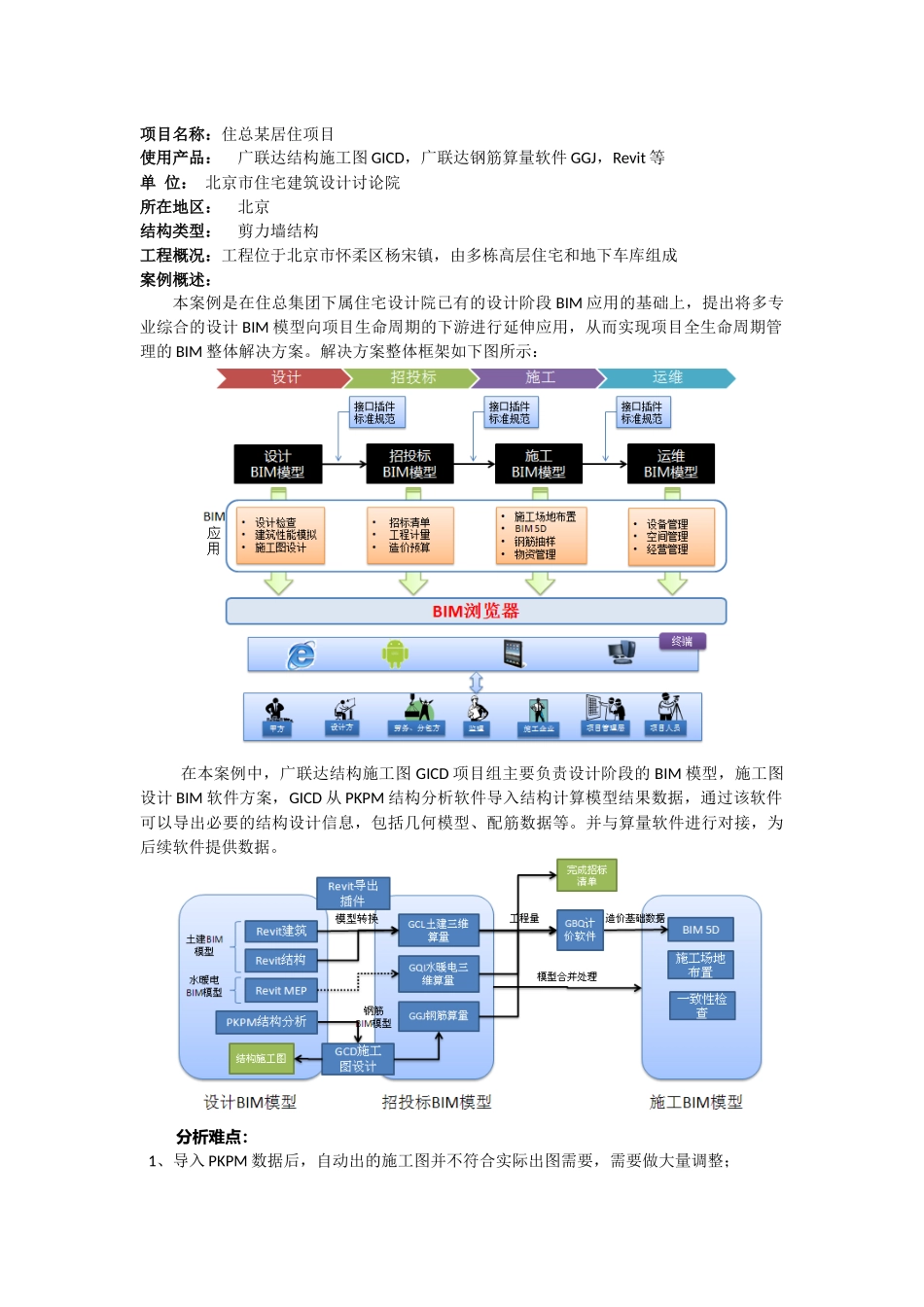

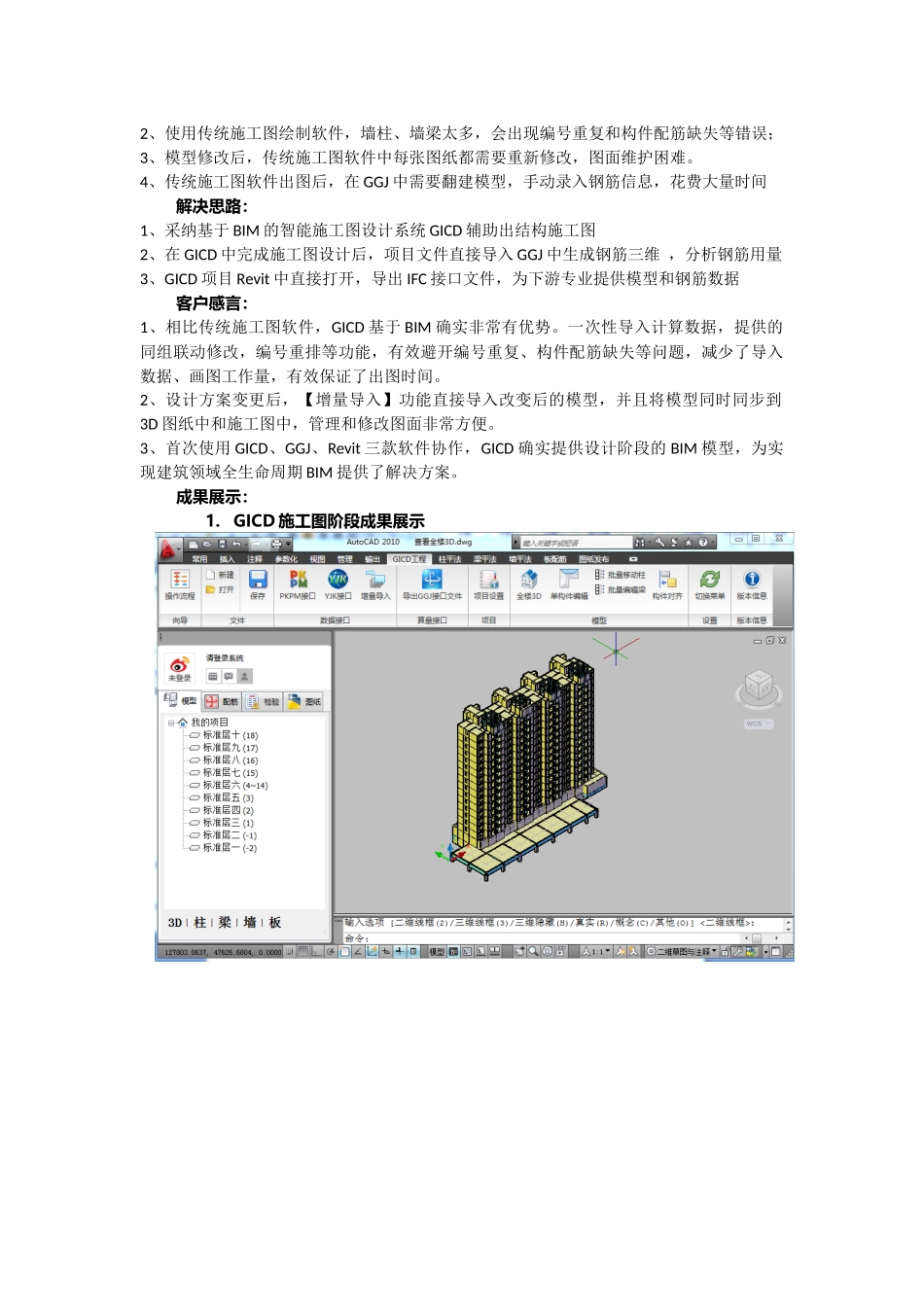

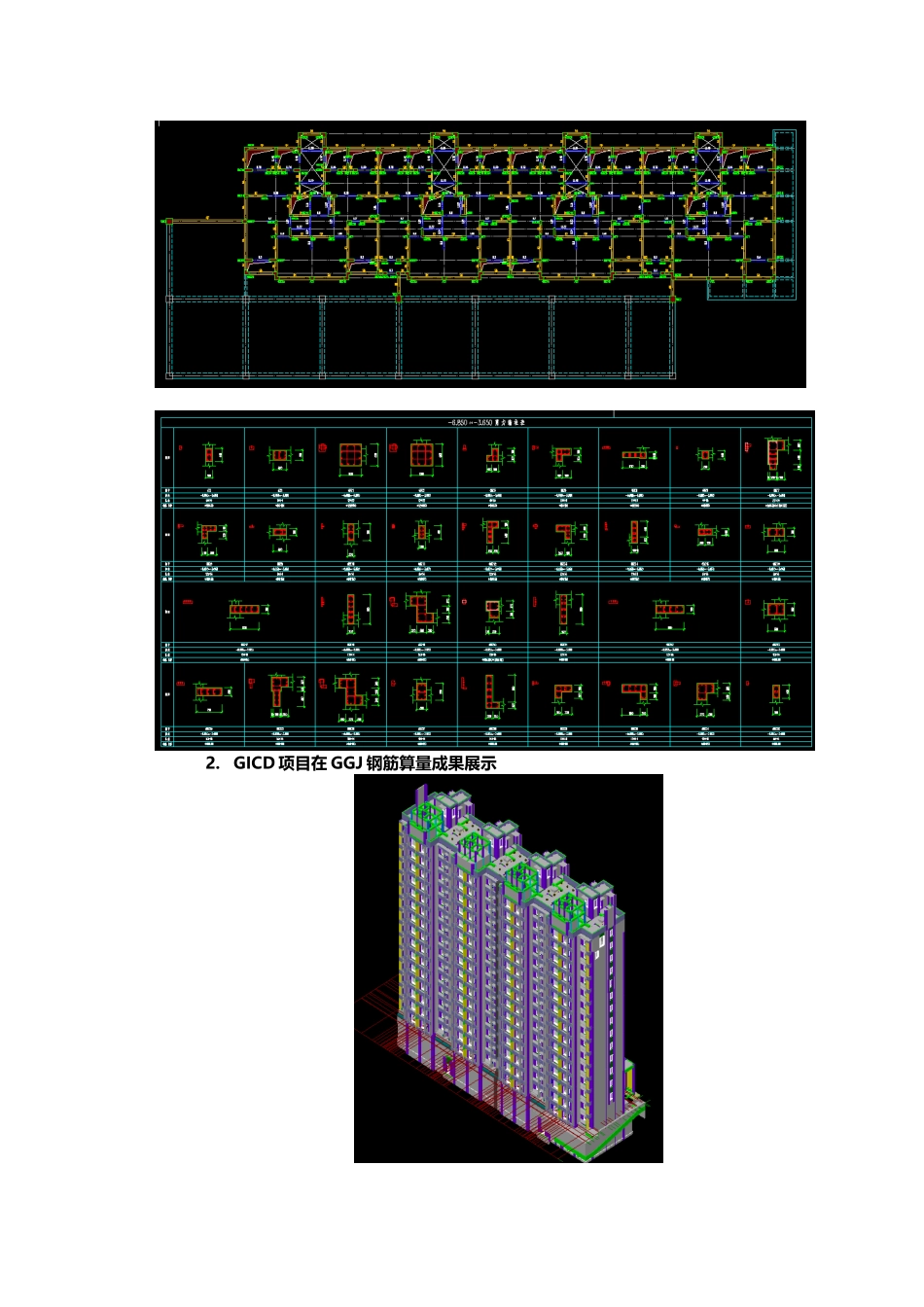

项目名称：住总某居住项目使用产品：广联达结构施工图 GICD，广联达钢筋算量软件 GGJ，Revit 等单 位： 北京市住宅建筑设计讨论院所在地区：北京结构类型：剪力墙结构工程概况：工程位于北京市怀柔区杨宋镇，由多栋高层住宅和地下车库组成案例概述：本案例是在住总集团下属住宅设计院已有的设计阶段 BIM 应用的基础上，提出将多专业综合的设计 BIM 模型向项目生命周期的下游进行延伸应用，从而实现项目全生命周期管理的 BIM 整体解决方案。解决方案整体框架如下图所示：在本案例中，广联达结构施工图 GICD 项目组主要负责设计阶段的 BIM 模型，施工图设计 BIM 软件方案，GICD 从 PKPM 结构分析软件导入结构计算模型结果数据，通过该软件可以导出必要的结构设计信息，包括几何模型、配筋数据等。并与算量软件进行对接，为后续软件提供数据。分析难点：1、导入 PKPM 数据后，自动出的施工图并不符合实际出图需要，需要做大量调整；2、使用传统施工图绘制软件，墙柱、墙梁太多，会出现编号重复和构件配筋缺失等错误；3、模型修改后，传统施工图软件中每张图纸都需要重新修改，图面维护困难。4、传统施工图软件出图后，在 GGJ 中需要翻建模型，手动录入钢筋信息，花费大量时间解决思路：1、采纳基于 BIM 的智能施工图设计系统 GICD 辅助出结构施工图2、在 GICD 中完成施工图设计后，项目文件直接导入 GGJ 中生成钢筋三维 ，分析钢筋用量3、GICD 项目 Revit 中直接打开，导出 IFC 接口文件，为下游专业提供模型和钢筋数据 客户感言：1、相比传统施工图软件，GICD 基于 BIM 确实非常有优势。一次性导入计算数据，提供的同组联动修改，编号重排等功能，有效避开编号重复、构件配筋缺失等问题，减少了导入数据、画图工作量，有效保证了出图时间。2、设计方案变更后，【增量导入】功能直接导入改变后的模型，并且将模型同时同步到3D 图纸中和施工图中，管理和修改图面非常方便。3、首次使用 GICD、GGJ、Revit 三款软件协作，GICD 确实提供设计阶段的 BIM 模型，为实现建筑领域全生命周期 BIM 提供了解决方案。成果展示：1.GICD 施工图阶段成果展示2.GICD 项目在 GGJ 钢筋算量成果展示3.GICD 项目在 Revit 中成果展示
