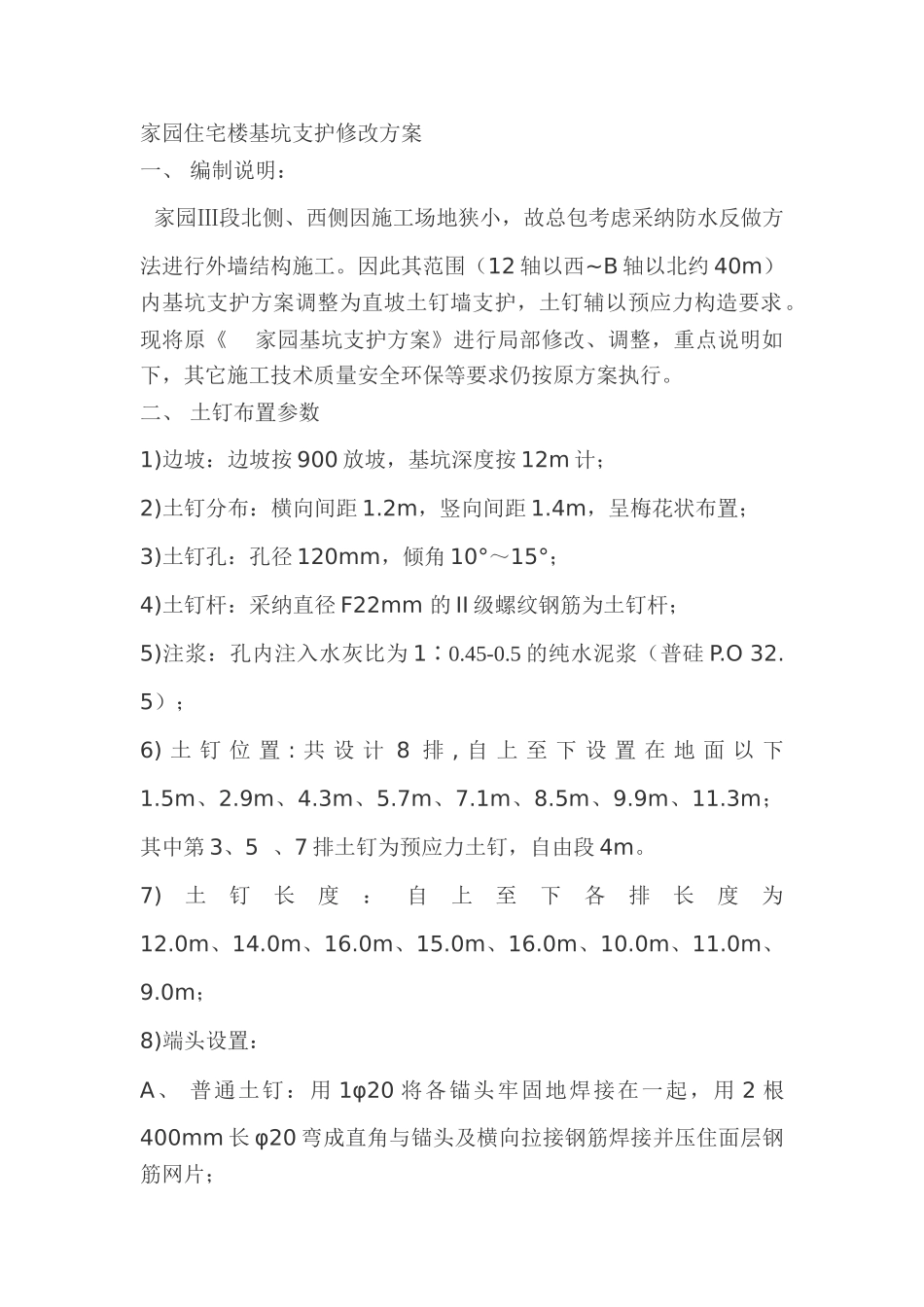

北京某住宅楼基坑支护修改方案

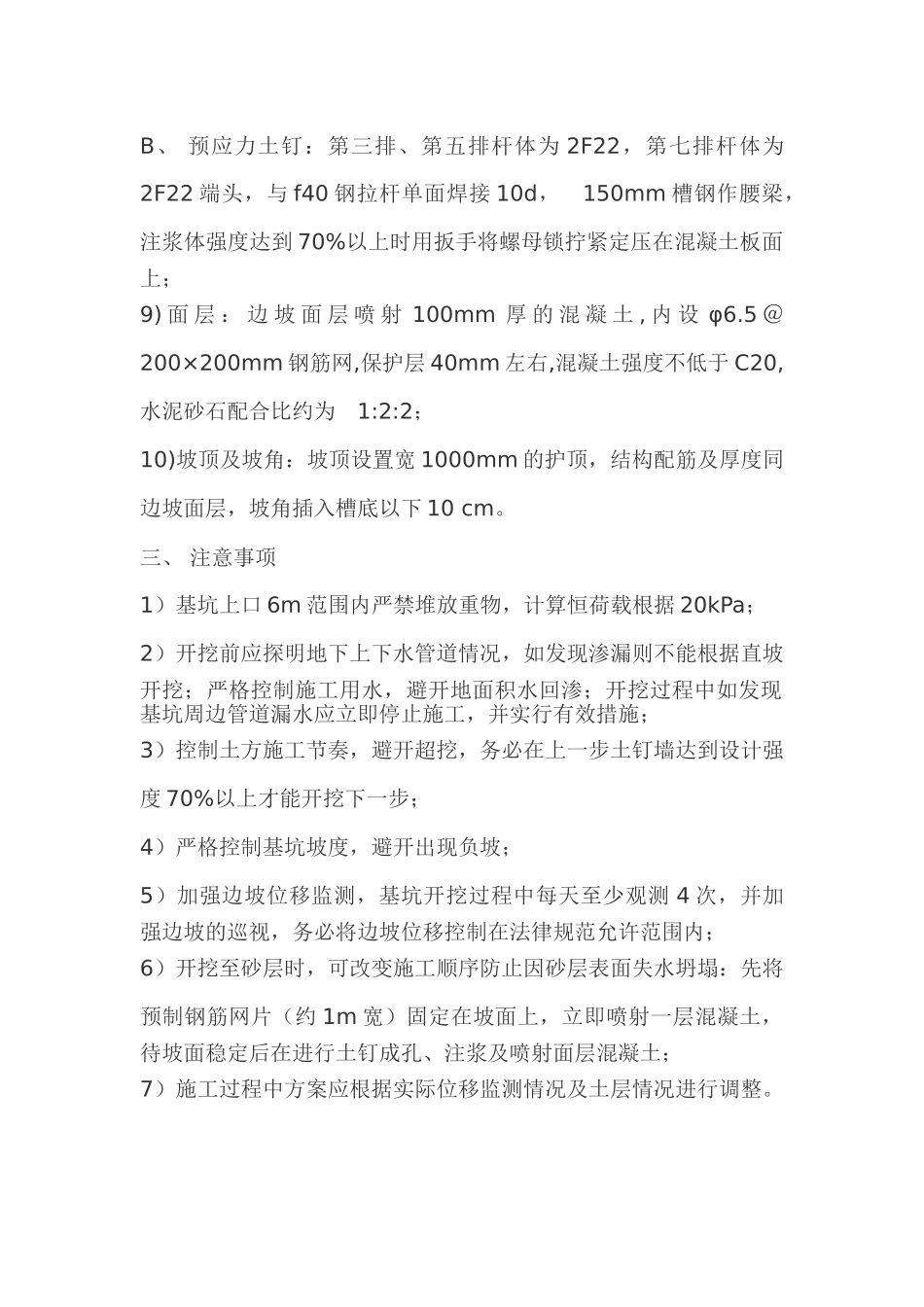

家园住宅楼基坑支护修改方案一、 编制说明： 家园Ⅲ段北侧、西侧因施工场地狭小，故总包考虑采纳防水反做方法进行外墙结构施工。因此其范围（12 轴以西~B 轴以北约 40m）内基坑支护方案调整为直坡土钉墙支护，土钉辅以预应力构造要求。现将原《 家园基坑支护方案》进行局部修改、调整，重点说明如下，其它施工技术质量安全环保等要求仍按原方案执行。二、 土钉布置参数1)边坡：边坡按 900 放坡，基坑深度按 12m 计；2)土钉分布：横向间距 1.2m，竖向间距 1.4m，呈梅花状布置；3)土钉孔：孔径 120mm，倾角 10°～15°；4)土钉杆：采纳直径 F22mm 的 II 级螺纹钢筋为土钉杆；5)注浆：孔内注入水灰比为 1∶0.45-0.5 的纯水泥浆（普硅 P.O 32.5）；6) 土 钉 位 置 : 共 设 计 8 排 , 自 上 至 下 设 置 在 地 面 以 下1.5m、2.9m、4.3m、5.7m、7.1m、8.5m、9.9m、11.3m；其中第 3、5 、7 排土钉为预应力土钉，自由段 4m。7)土钉长度：自上至下各排长度为12.0m、14.0m、16.0m、15.0m、16.0m、10.0m、11.0m、9.0m；8)端头设置：A、 普通土钉：用 1φ20 将各锚头牢固地焊接在一起，用 2 根400mm 长 φ20 弯成直角与锚头及横向拉接钢筋焊接并压住面层钢筋网片；B、 预应力土钉：第三排、第五排杆体为 2F22，第七排杆体为2F22 端头，与 f40 钢拉杆单面焊接 10d， 150mm 槽钢作腰梁，注浆体强度达到 70%以上时用扳手将螺母锁拧紧定压在混凝土板面上； 9) 面 层 ： 边 坡 面 层 喷 射 100mm 厚 的 混 凝 土 , 内 设 φ6.5 ＠200×200mm 钢筋网,保护层 40mm 左右,混凝土强度不低于 C20,水泥砂石配合比约为 1:2:2；10)坡顶及坡角：坡顶设置宽 1000mm 的护顶，结构配筋及厚度同边坡面层，坡角插入槽底以下 10 cm。三、 注意事项1）基坑上口 6m 范围内严禁堆放重物，计算恒荷载根据 20kPa；2）开挖前应探明地下上下水管道情况，如发现渗漏则不能根据直坡开挖；严格控制施工用水，避开地面积水回渗；开挖过程中如发现基坑周边管道漏水应立即停止施工，并实行有效措施；3）控制土方施工节奏，避开超挖，务必在上一步土钉墙达到设计强度 70%以上才能开挖下一步；4）严格控制基坑坡度，避开出现负坡；5）加强边坡位移监测，基坑开挖过程中每天至少观测 4 次，并加强边坡的巡视，务必将边坡位移控制在法律规范允许范围内；6）开挖至砂层时，可改变施工顺序防止因砂层表面失水坍塌：先将预制钢筋网片（约 1m 宽）固定在坡面上，立即喷射一层混凝土，待坡面稳定后在进行土钉成孔、注浆及喷射面层混凝土；7）施工过程中方案应根据实际位移监测情况及土层情况进行调整。
