北京某医院钢天桥施工方案

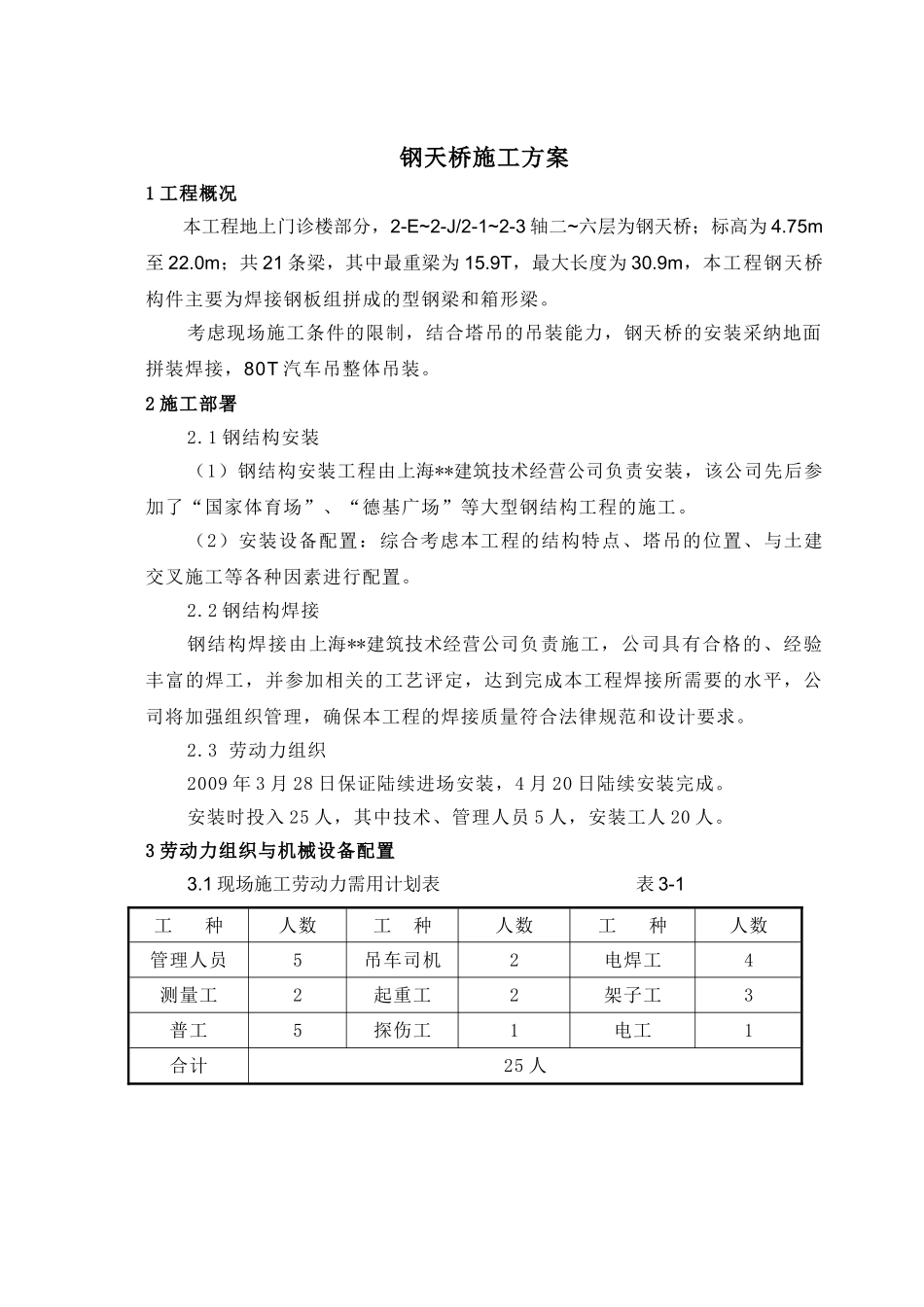

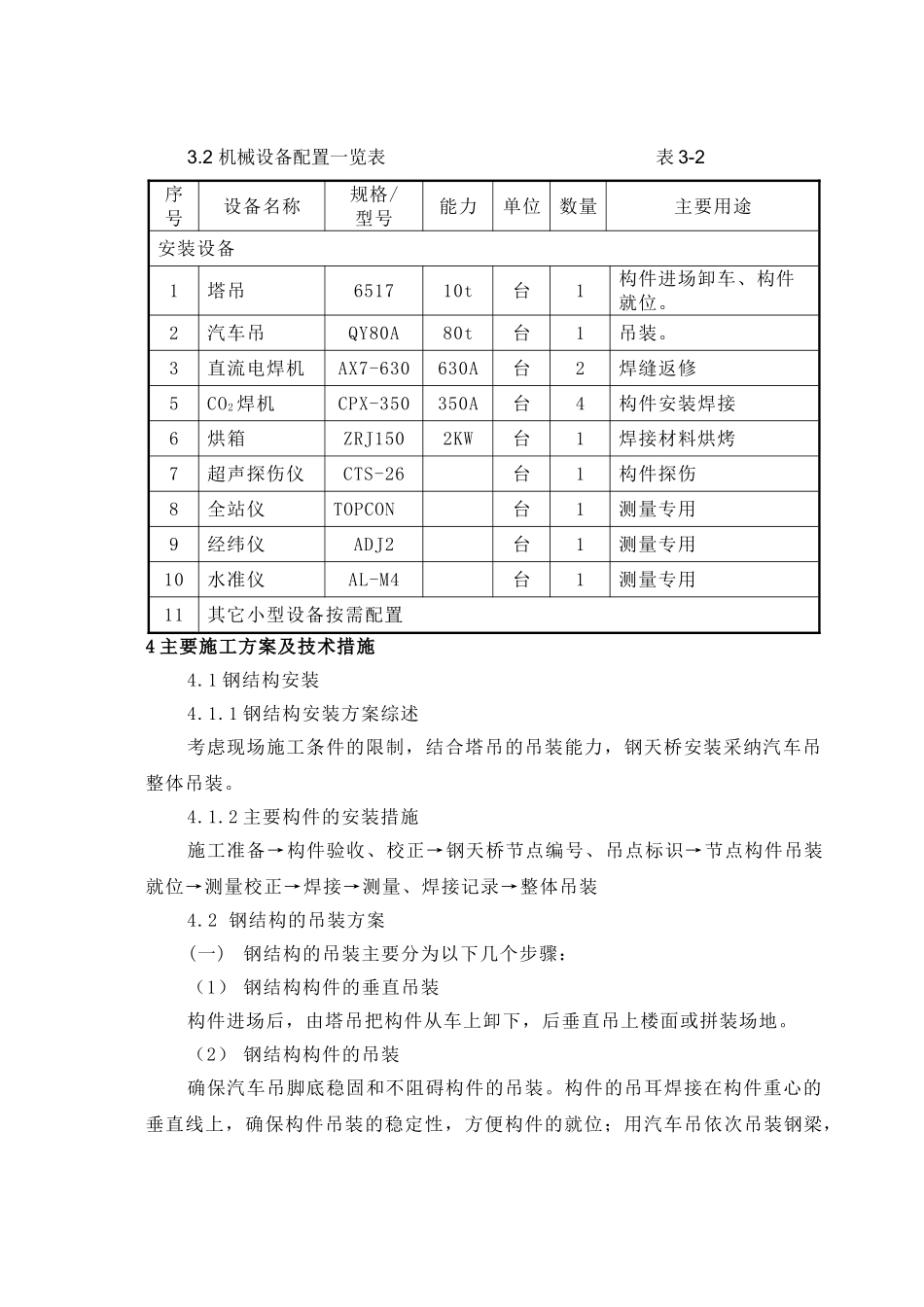

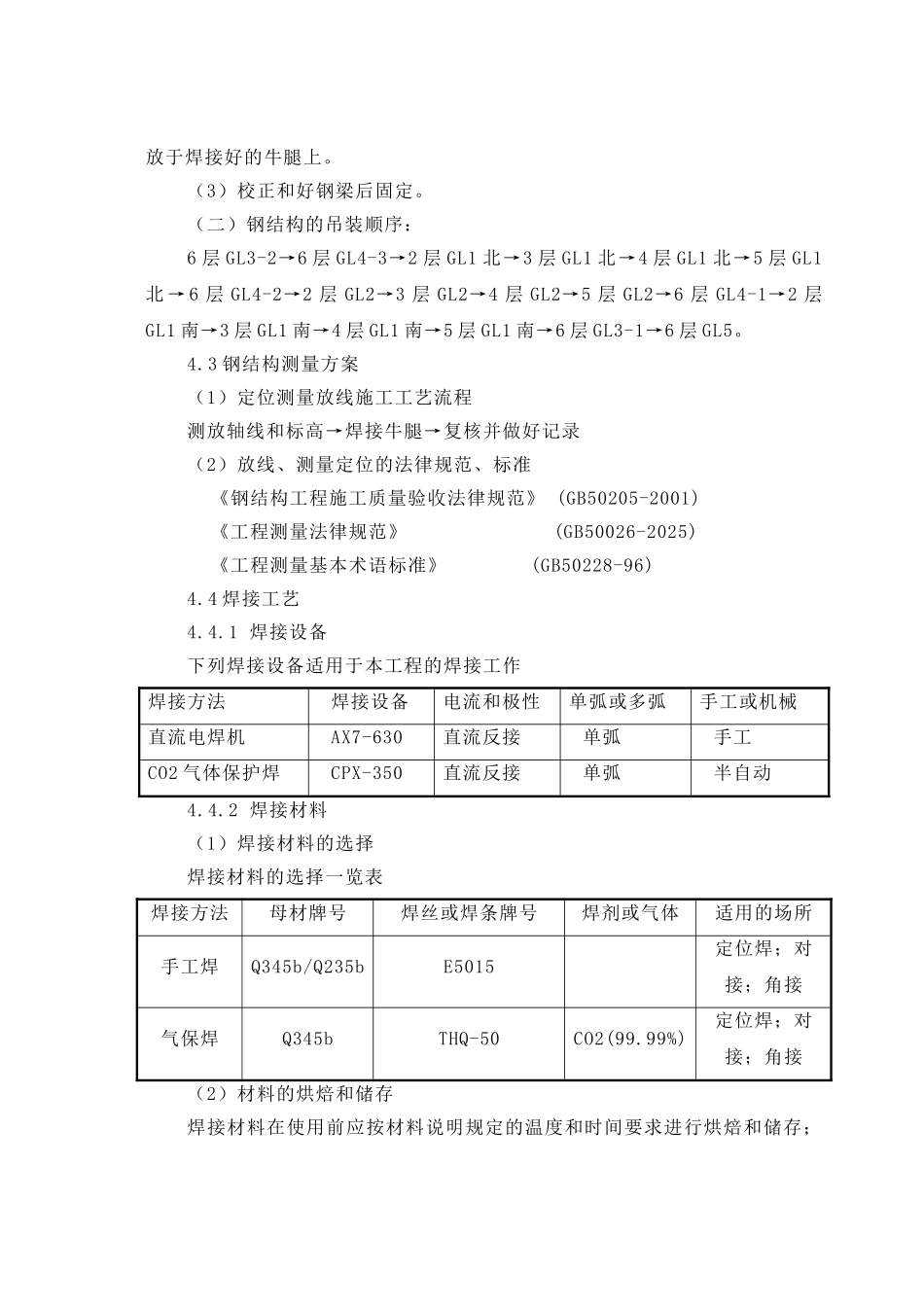

钢天桥施工方案1 工程概况本工程地上门诊楼部分，2-E~2-J/2-1~2-3 轴二~六层为钢天桥；标高为 4.75m至 22.0m；共 21 条梁，其中最重梁为 15.9T，最大长度为 30.9m，本工程钢天桥构件主要为焊接钢板组拼成的型钢梁和箱形梁。考虑现场施工条件的限制，结合塔吊的吊装能力，钢天桥的安装采纳地面拼装焊接，80T 汽车吊整体吊装。2 施工部署2.1 钢结构安装（1）钢结构安装工程由上海**建筑技术经营公司负责安装，该公司先后参加了“国家体育场”、“德基广场”等大型钢结构工程的施工。（2）安装设备配置：综合考虑本工程的结构特点、塔吊的位置、与土建交叉施工等各种因素进行配置。2.2 钢结构焊接钢结构焊接由上海**建筑技术经营公司负责施工，公司具有合格的、经验丰富的焊工，并参加相关的工艺评定，达到完成本工程焊接所需要的水平，公司将加强组织管理，确保本工程的焊接质量符合法律规范和设计要求。2.3 劳动力组织2009 年 3 月 28 日保证陆续进场安装，4 月 20 日陆续安装完成。安装时投入 25 人，其中技术、管理人员 5 人，安装工人 20 人。3 劳动力组织与机械设备配置3.1 现场施工劳动力需用计划表 表 3-1工 种人数工 种人数工 种人数管理人员5吊车司机2电焊工4测量工2起重工2架子工3普工5探伤工1电工1合计25 人3.2 机械设备配置一览表 表 3-2序号设备名称规格/型号能力单位数量主要用途安装设备1塔吊651710t台1构件进场卸车、构件就位。2汽车吊QY80A80t台1吊装。3直流电焊机AX7-630630A台2焊缝返修5CO2 焊机CPX-350350A台4构件安装焊接6烘箱ZRJ1502KW台1焊接材料烘烤7超声探伤仪CTS-26台1构件探伤8全站仪TOPCON台1测量专用9经纬仪ADJ2台1测量专用10水准仪AL-M4台1测量专用11其它小型设备按需配置4 主要施工方案及技术措施4.1 钢结构安装4.1.1 钢结构安装方案综述考虑现场施工条件的限制，结合塔吊的吊装能力，钢天桥安装采纳汽车吊整体吊装。4.1.2 主要构件的安装措施施工准备→构件验收、校正→钢天桥节点编号、吊点标识→节点构件吊装就位→测量校正→焊接→测量、焊接记录→整体吊装4.2 钢结构的吊装方案(一)钢结构的吊装主要分为以下几个步骤：（1） 钢结构构件的垂直吊装构件进场后，由塔吊把构件从车上卸下，后垂直吊上楼面或拼装场地。（2） 钢结构构件的吊装确保汽车吊脚底稳固和不阻碍构件的吊装。构件的吊耳焊接在构件重心的垂直线上，确保构件吊装的稳定性，方便构件的就位；用汽...
