北京某砖混结构住宅小区测量施工方案VIP专享

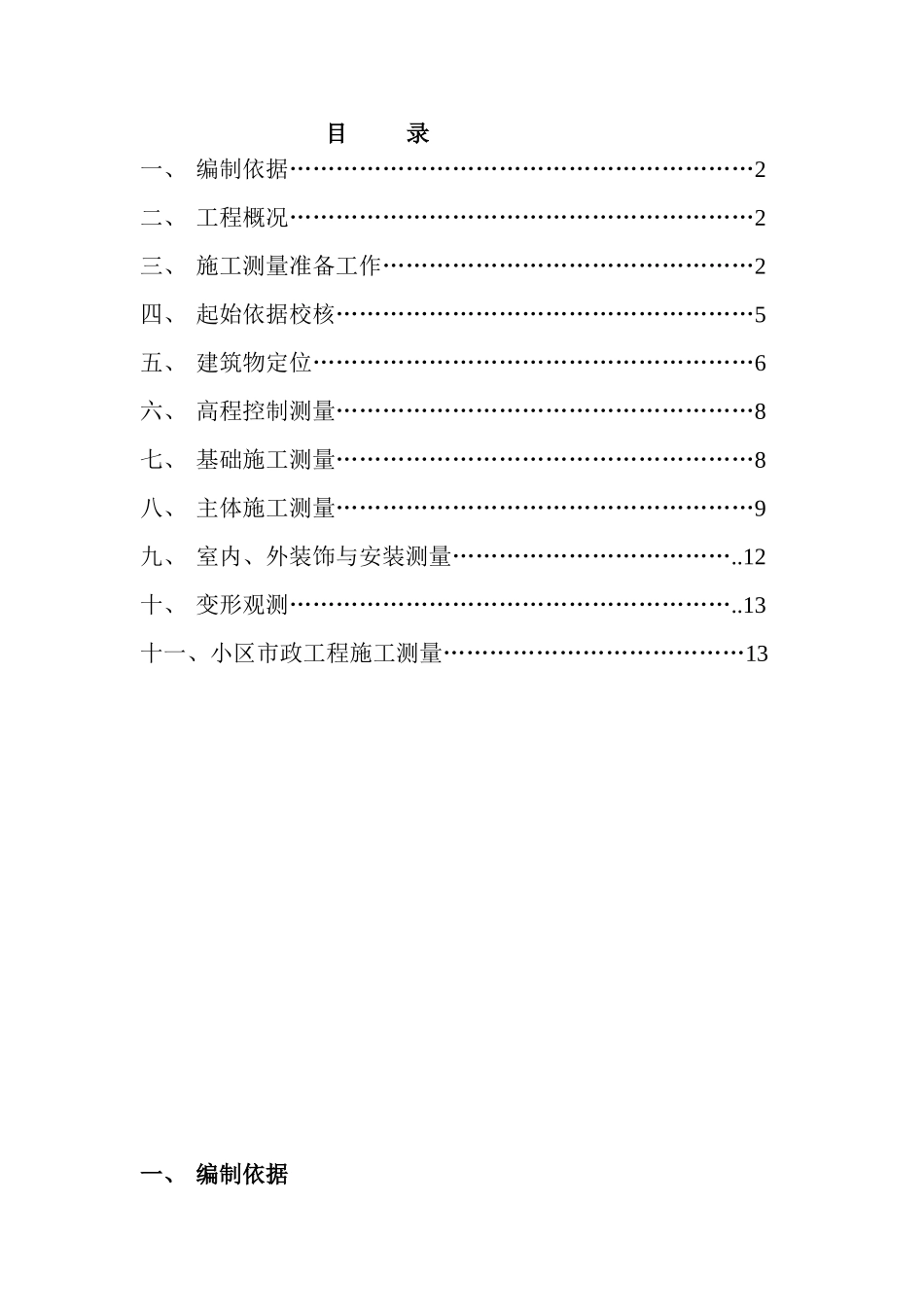

目 录一、 编制依据……………………………………………………2二、 工程概况……………………………………………………2三、 施工测量准备工作…………………………………………2四、 起始依据校核………………………………………………5五、 建筑物定位…………………………………………………6六、 高程控制测量………………………………………………8七、 基础施工测量………………………………………………8八、 主体施工测量………………………………………………9九、 室内、外装饰与安装测量………………………………..12十、 变形观测…………………………………………………..13十一、小区市政工程施工测量…………………………………13一、 编制依据1.北京**小镇.**F.G 组团工程施工图2.北京**小镇.**F.G 组团工程施工组织设计3.建筑工程施工测量规程 DBJ01-21-954.工程测量法律规范 GB50026--1993二、 工程概况**小镇.**工程位于北京**经济开发区内,该工程为群体建筑，共由 24 个单位工程组成，总建筑面积 91000㎡,地下室占地面积 12200㎡。其中 HB4 和 HB5 有一层地下室（车库），其它无地下室,基础有条基、筏基和独立基础。地上均为 4.5 层,砖混结构。建筑物基础埋深 1.9~4.2 米；檐 口 高 度 13.853m-14.400m,建 筑 总 高 15.6m。地上标准层高 2.9m,非标准层高2.8m,地下室层高 4.8m,车库层高 3.7 m。 ±0.000 相对于绝对高程 31.35m-33.60m。场地面积约 60000㎡，场地基本平整。施工工期为 8 个月。工程特点：本工程栋号多，工期短，各栋号需平行施工施工现场面积较大，放线任务较重。三、 施工测量准备工作1．人员准备：施工测量人员必须持岗位合格证书方可上岗。由土建工程师**负责组织，由**具体负责施测，由李建东负责验线，质检员、技术员配合。2．仪器、量具准备：本工程测量所需仪器见下表，所有仪器、量具须经检定合格方可使用。经纬仪、水准仪、钢卷尺、水准标尺检定周期为一年，并在施工全过程中保持完好状态，发现异常及时检定；由陈富春、王春义负责测量仪器、量具的保管和维护工作。主要计量、测量、检测、试验等器具配置计划序号仪器名称规 格数 量备 注1经纬仪J210 台2水准仪DS310 台3钢卷尺50m10 把4线锤1kg20 个5盒尺5m20 把6双面水准尺标准2 个7弯管目镜标准2 个与经纬仪配套使用3．现场准备：根据建设单位移交的测量点位和数据（北京市测绘院给定的...
