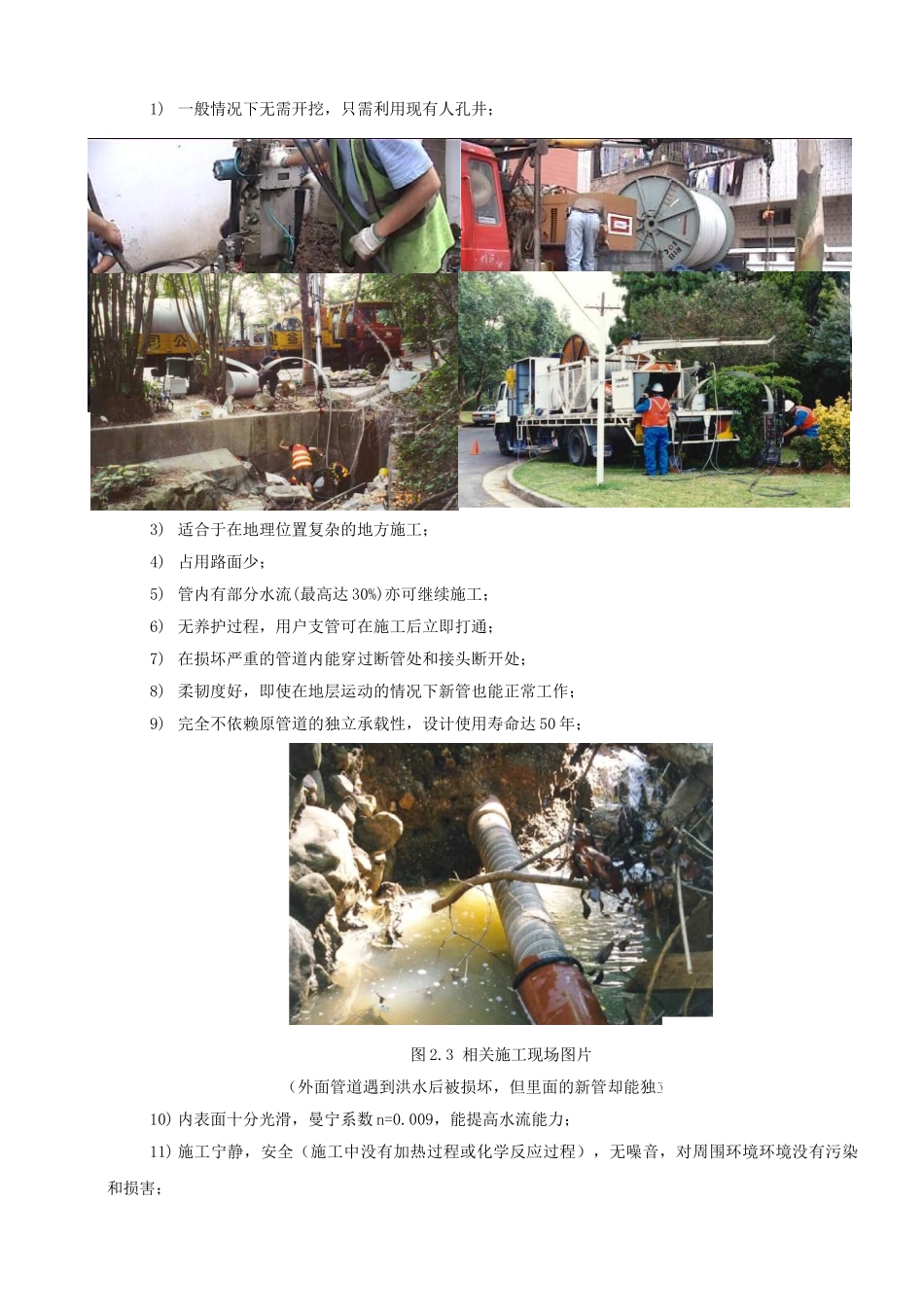

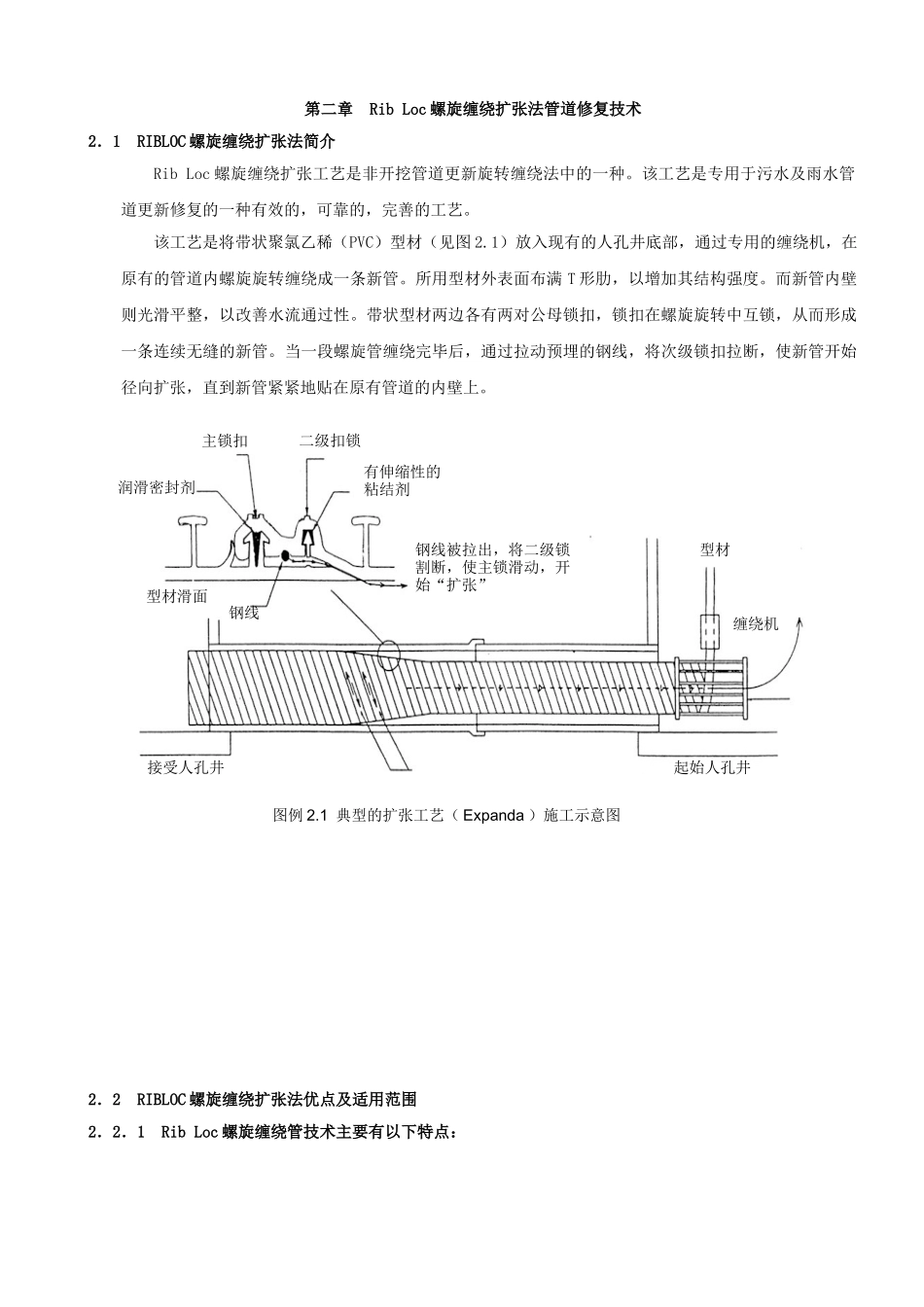

第一章工程概括1．工程概括XXX 东街污水一线污水管道经 CCTV 检测，发现管道腐蚀老化严重，可能造成管道地面沉降的安全隐患，建议对现况管线进行修复。该管线横穿劲松路，交通流量大，施工条件复杂，建议采纳 RIBLOC 螺旋缠绕扩张法进行非开挖修复。该技术具有完全非开挖（利用现有的人孔井施工），施工速度快，带水作业（允许 30％水流）等优点。XXX 东街污水一线管道未改造段长度 14.50m，直径 D＝300mm。第二章 Rib Loc 螺旋缠绕扩张法管道修复技术2．1 RIBLOC 螺旋缠绕扩张法简介Rib Loc 螺旋缠绕扩张工艺是非开挖管道更新旋转缠绕法中的一种。该工艺是专用于污水及雨水管道更新修复的一种有效的，可靠的，完善的工艺。该工艺是将带状聚氯乙稀（PVC）型材（见图 2.1）放入现有的人孔井底部，通过专用的缠绕机，在原有的管道内螺旋旋转缠绕成一条新管。所用型材外表面布满 T 形肋，以增加其结构强度。而新管内壁则光滑平整，以改善水流通过性。带状型材两边各有两对公母锁扣，锁扣在螺旋旋转中互锁，从而形成一条连续无缝的新管。当一段螺旋管缠绕完毕后，通过拉动预埋的钢线，将次级锁扣拉断，使新管开始径向扩张，直到新管紧紧地贴在原有管道的内壁上。2．2 RIBLOC 螺旋缠绕扩张法优点及适用范围2．2．1 Rib Loc 螺旋缠绕管技术主要有以下特点：图例 2.1 典型的扩张工艺（ Expanda ）施工示意图起始人孔井接受人孔井型材滑面缠绕机润滑密封剂二级扣锁有伸缩性的粘结剂钢线被拉出，将二级锁割断，使主锁滑动，开始“扩张”主锁扣型材钢线1) 一般情况下无需开挖，只需利用现有人孔井；图 2.2 相关施工现场图片2) 所需设备可固定在卡车上，便于移动，施工快；3) 适合于在地理位置复杂的地方施工；4) 占用路面少；5) 管内有部分水流(最高达 30%)亦可继续施工；6) 无养护过程，用户支管可在施工后立即打通；7) 在损坏严重的管道内能穿过断管处和接头断开处；8) 柔韧度好，即使在地层运动的情况下新管也能正常工作；9) 完全不依赖原管道的独立承载性，设计使用寿命达 50 年；图 2.3 相关施工现场图片（外面管道遇到洪水后被损坏，但里面的新管却能独立运行）10) 内表面十分光滑，曼宁系数 n=0.009，能提高水流能力；11) 施工宁静，安全（施工中没有加热过程或化学反应过程），无噪音，对周围环境环境没有污染和损害；12) 抗化学腐蚀能力，材料的属性和质量不受环境影响（详见材料属性和测试）。2．...
