医院综合大楼模板工程创优方案含图

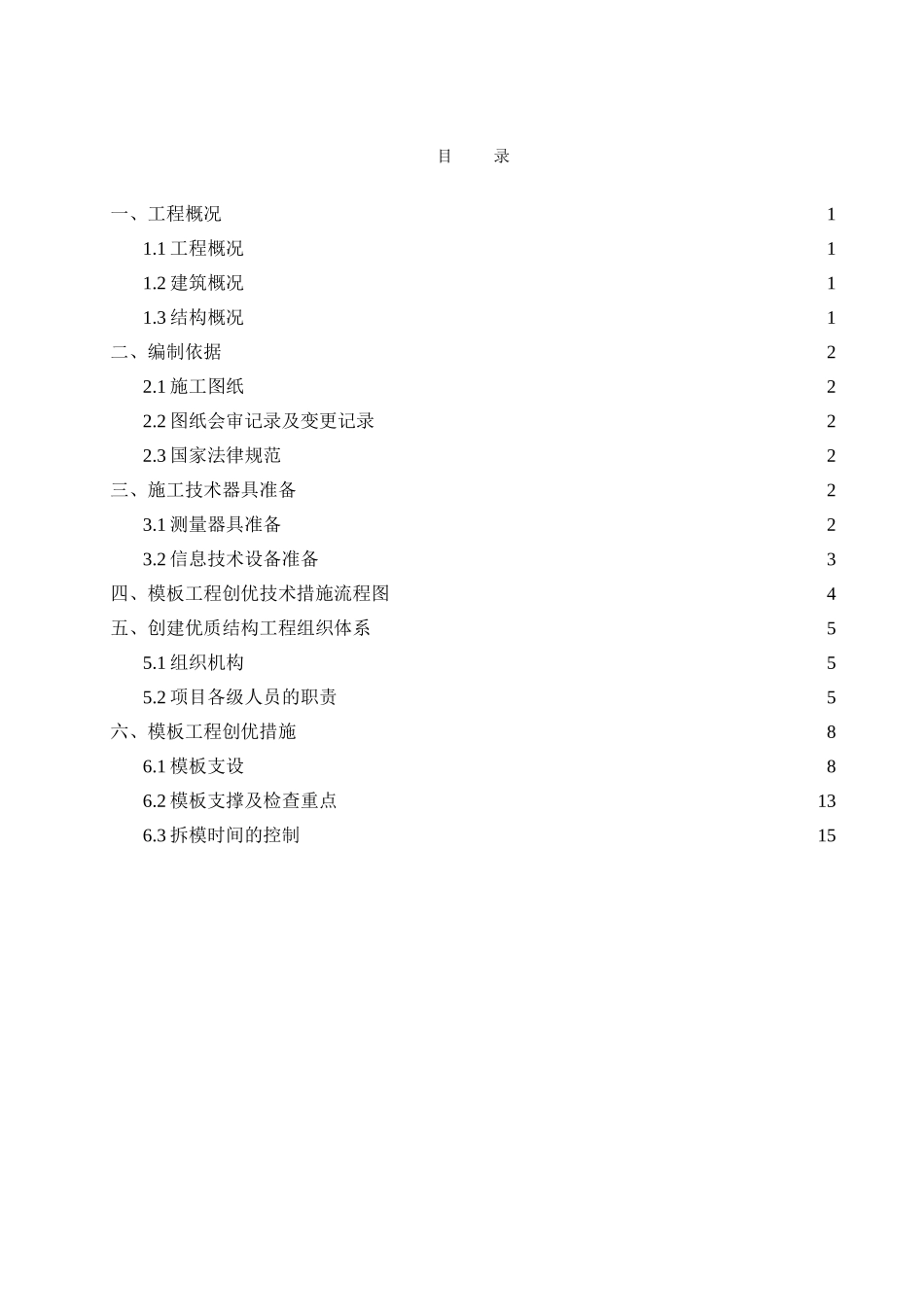

目 录一、工程概况11.1 工程概况11.2 建筑概况11.3 结构概况1二、编制依据22.1 施工图纸22.2 图纸会审记录及变更记录22.3 国家法律规范2三、施工技术器具准备23.1 测量器具准备23.2 信息技术设备准备3四、模板工程创优技术措施流程图4五、创建优质结构工程组织体系55.1 组织机构55.2 项目各级人员的职责5六、模板工程创优措施86.1 模板支设86.2 模板支撑及检查重点136.3 拆模时间的控制15模板工程创优方案一、工程概况1.1 工程概况 工程名称：长治县大医院医疗综合大楼工程地点：山西省长治县光明路以东，黎岭东街以南设计单位：西安利群建筑工程设计事务所建设单位：长治县人民医院工程规模：本工程总建筑面积为 56569.16m2，地上为 49706.9m2，地下 6796.26m2。结构层数：主楼地下一层，地上十二层，为框架—剪力墙结构；裙楼地下一层，地上五层，为框架结构。1.2 建筑概况本工程医疗综合大楼总长为 118.9m，总宽为 106.9m，主楼屋顶构架高度为 58.7m，裙楼屋顶构架高度为 23m，地下一层为设备用房及车库，层高为 5.4m。一层为住院大厅、急诊室、中心供应及影像科，层高为 4.8m，二层为检验科、门诊室，层高为 4.5m，三层为门诊、血液透析室，层高为 4.5m，四层为手术室、ICU 及行政办公区，层高为 4.5m，五层为住院部及净化机房，层高为 4.5m，六至十二层为住院部，层高为 3.8m。内设电梯12 部（其中 10 部电梯，2 部扶梯），8 部紧急疏散楼梯。该工程耐火等级为Ⅰ级，由自动防火卷帘将该工程分为四个防火分区。1.3 结构概况该工程主楼为钢筋混凝土框架—剪力墙结构，裙楼为框架结构，抗震等级为Ⅰ级，抗震设防烈度为 7 度，结构安全等级为二级，耐火等级为一级，地下室防水等级为二级。本工程桩基采纳水泥粉煤灰碎石桩（CFG 桩）复合地基技术，基础及外墙混凝土强度等级为 C45、P6，地下室至四层墙、柱、梁、板混凝土强度等级为 C45，五至八层混凝土强度等级为 C40，九至屋面构架层混凝土强度等级为 C35，二次结构等级为 C25。钢筋主要采纳 HRB335 和 HRB400。二次结构施工采纳加气混凝土块、粘土多孔砖及 GRC 轻质隔墙板，用 M5 混合砂浆砌筑。二、编制依据2.1 施工图纸2.2 图纸会审记录及变更记录2.3 国家法律规范 2.3.1 项目管理大纲 2.3.2《建筑结构荷载法律规范》 GB50009-2025 2.3.3《混凝土结构设计法律规范》 GB50010-2025 2.3.4《钢结构设计法律规范》 GB50017-2025...
