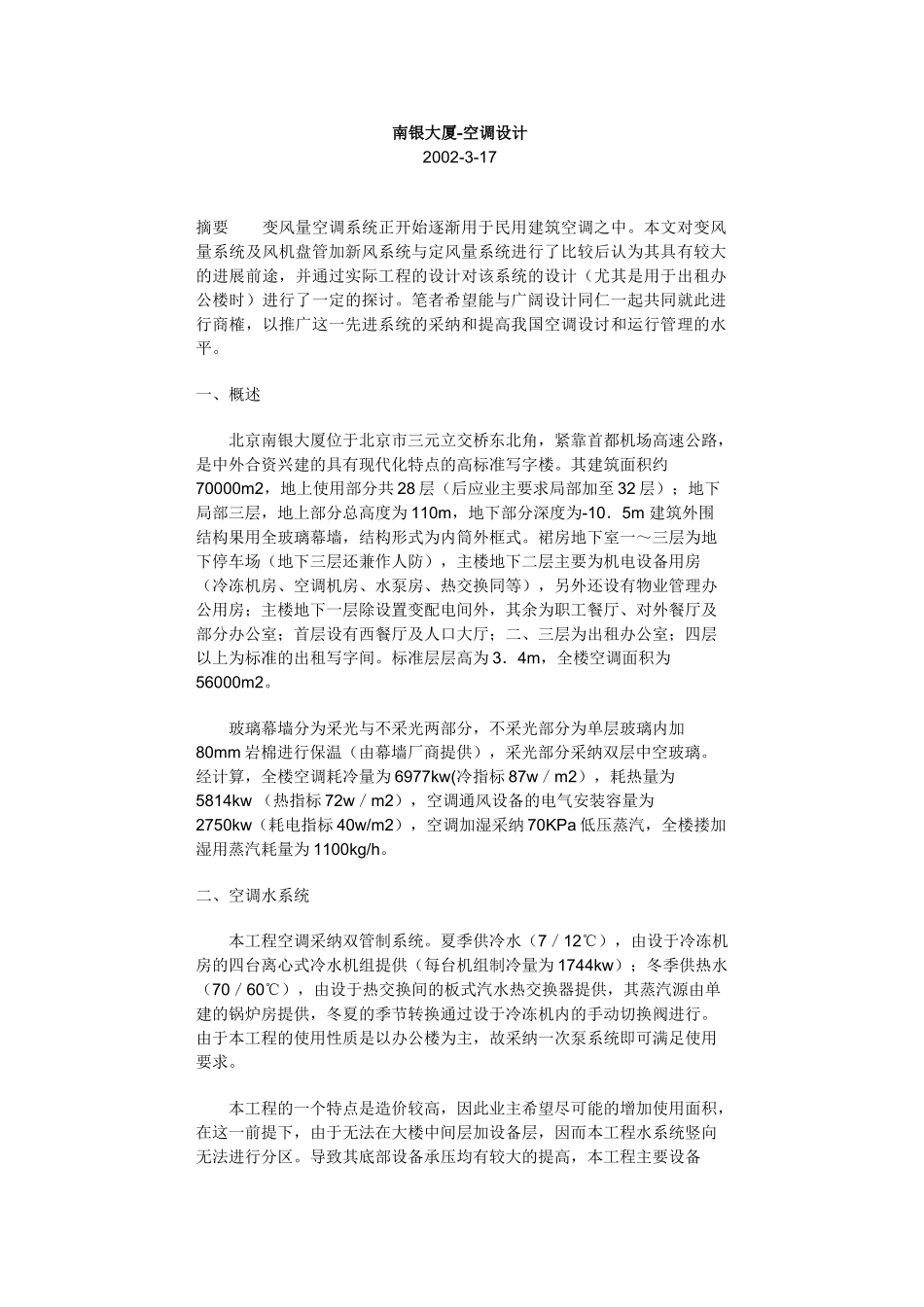

南银大厦-空调设计 2002-3-17 摘要 变风量空调系统正开始逐渐用于民用建筑空调之中。本文对变风量系统及风机盘管加新风系统与定风量系统进行了比较后认为其具有较大的进展前途，并通过实际工程的设计对该系统的设计（尤其是用于出租办公楼时）进行了一定的探讨。笔者希望能与广阔设计同仁一起共同就此进行商榷，以推广这一先进系统的采纳和提高我国空调设讨和运行管理的水平。 一、概述 北京南银大厦位于北京市三元立交桥东北角，紧靠首都机场高速公路，是中外合资兴建的具有现代化特点的高标准写字楼。其建筑面积约70000m2，地上使用部分共 28 层（后应业主要求局部加至 32 层）；地下局部三层，地上部分总高度为 110m，地下部分深度为-10．5m 建筑外围结构果用全玻璃幕墙，结构形式为内筒外框式。裙房地下室一～三层为地下停车场（地下三层还兼作人防），主楼地下二层主要为机电设备用房（冷冻机房、空调机房、水泵房、热交换同等），另外还设有物业管理办公用房；主楼地下一层除设置变配电间外，其余为职工餐厅、对外餐厅及部分办公室；首层设有西餐厅及人口大厅；二、三层为出租办公室；四层以上为标准的出租写字间。标准层层高为 3．4m，全楼空调面积为56000m2。 玻璃幕墙分为采光与不采光两部分，不采光部分为单层玻璃内加80mm 岩棉进行保温（由幕墙厂商提供），采光部分采纳双层中空玻璃。经计算，全楼空调耗冷量为 6977kw(冷指标 87w／m2），耗热量为5814kw （热指标 72w／m2），空调通风设备的电气安装容量为2750kw（耗电指标 40w/m2），空调加湿采纳 70KPa 低压蒸汽，全楼搂加湿用蒸汽耗量为 1100kg/h。 二、空调水系统 本工程空调采纳双管制系统。夏季供冷水（7／12℃），由设于冷冻机房的四台离心式冷水机组提供（每台机组制冷量为 1744kw）；冬季供热水（70／60℃），由设于热交换间的板式汽水热交换器提供，其蒸汽源由单建的锅炉房提供，冬夏的季节转换通过设于冷冻机内的手动切换阀进行。由于本工程的使用性质是以办公楼为主，故采纳一次泵系统即可满足使用要求。 本工程的一个特点是造价较高，因此业主希望尽可能的增加使用面积，在这一前提下，由于无法在大楼中间层加设备层，因而本工程水系统竖向无法进行分区。导致其底部设备承压均有较大的提高，本工程主要设备（如冷水机组、冷热水泵。地下部分的空调机和风机盘管等）均要求工作压力为 1．8mPa，另外，本工程由大无膨胀水箱位置，故在冷冻机房内...
