压力容器工艺规程汇编

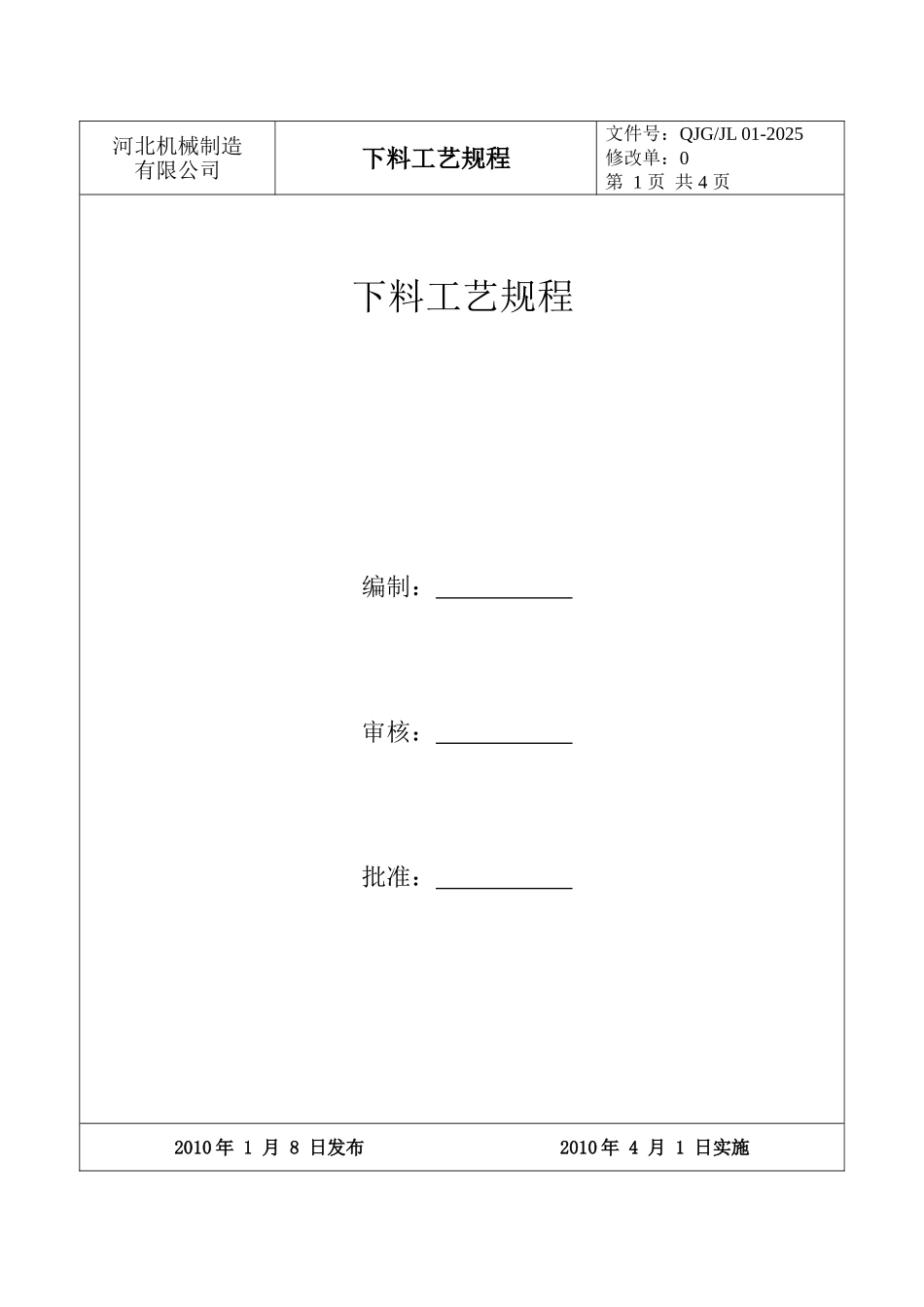

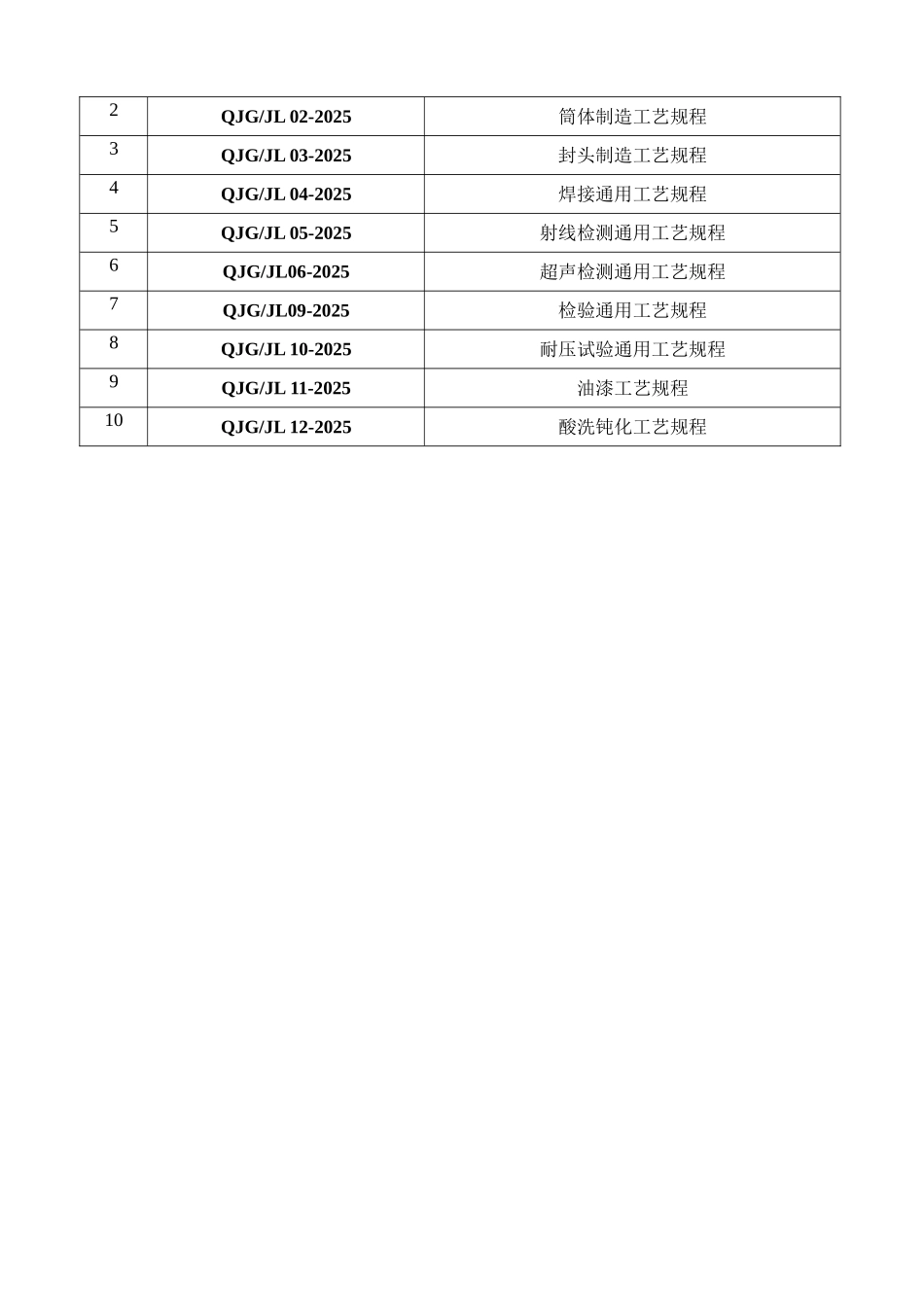

文件编号：QJG/JL-2025 压力容器制造工艺规程汇编 版 本：A/0发放编号：受控状态： 发布日期：2010 年 1 月 8 日 实施日期：2010 年 4 月 1 日 目 录序号编号名称1QJG/JL 01-2025下料工艺规程2QJG/JL 02-2025筒体制造工艺规程3QJG/JL 03-2025封头制造工艺规程4QJG/JL 04-2025焊接通用工艺规程5QJG/JL 05-2025射线检测通用工艺规程6QJG/JL06-2025超声检测通用工艺规程7QJG/JL09-2025检验通用工艺规程8QJG/JL 10-2025耐压试验通用工艺规程9QJG/JL 11-2025油漆工艺规程10QJG/JL 12-2025酸洗钝化工艺规程河北机械制造有限公司下料工艺规程文件号：QJG/JL 01-2025修改单：0第 1 页 共 4 页下料工艺规程编制： 审核： 批准： 2010 年 1 月 8 日发布 2010 年 4 月 1 日实施河北机械制造有限公司下料工艺规程文件号：QJG/JL 01-2025修改单：0第 2 页 共 4 页1.主题内容与适用范围本标准规定了压力容器的用料、材料代用和下料应遵守的原则。本标准适用于我公司制造的压力容器用料。2.引用标准2.1 压力容器安全技术监察规程。2.2 GB150 钢制压力容器。3. 压力容器用料应遵守的原则3.1 制造压力容器的材料必须具有质量合格证明书，严禁将未经检验的材料，无标记或标记不清的材料进入下料场地。3.2 容器的主要受压元件材料代用，必须征得原设计单位同意并取得证明文件。4.下料应遵守的原则4.1 按排版图下料。做到四不四检，即图样不清不下料、材质不清不下料、工艺不清不下料、代用材料无代料通知单不下料，检查图纸尺寸和下料尺寸，检查材质和规格，检查样板尺寸和形状，检查数量。4.2 结合图样尺寸和实际进料，进行排板下料。4.3 排板时应满足下列要求4.3.1 筒节最短长度应大于 300mm。4.3.2 拼板最短长度，应不小于 300 mm。4.3.3 在下好的材料上（容器的外表面上），应用油漆标明施工号、产品名称、图号、下料尺寸、材质、拼板符号，封头应注明公称尺寸和件数. 4.3.4 在下料的同时，必须按 QG/JL13“材料管理制度”，做好材料代号移植。5.封头下料：5.1 封头由瓣片和顶圆板拼接制成时，焊缝方向只允许是径向和环向。径向焊缝之间最小距离应大于 3 倍板厚，且不小于 100 mm。5.2 整体冲压封头下料尺寸外协厂家提供下料尺寸.6.筒节下料6.1 根据图纸、及焊接工艺要求确定对接焊缝坡口形式及尺寸，并根据实际钢板尺寸，确定筒节长度尺寸，划出样板图，然后划线.6.2 筒节下料按板...
