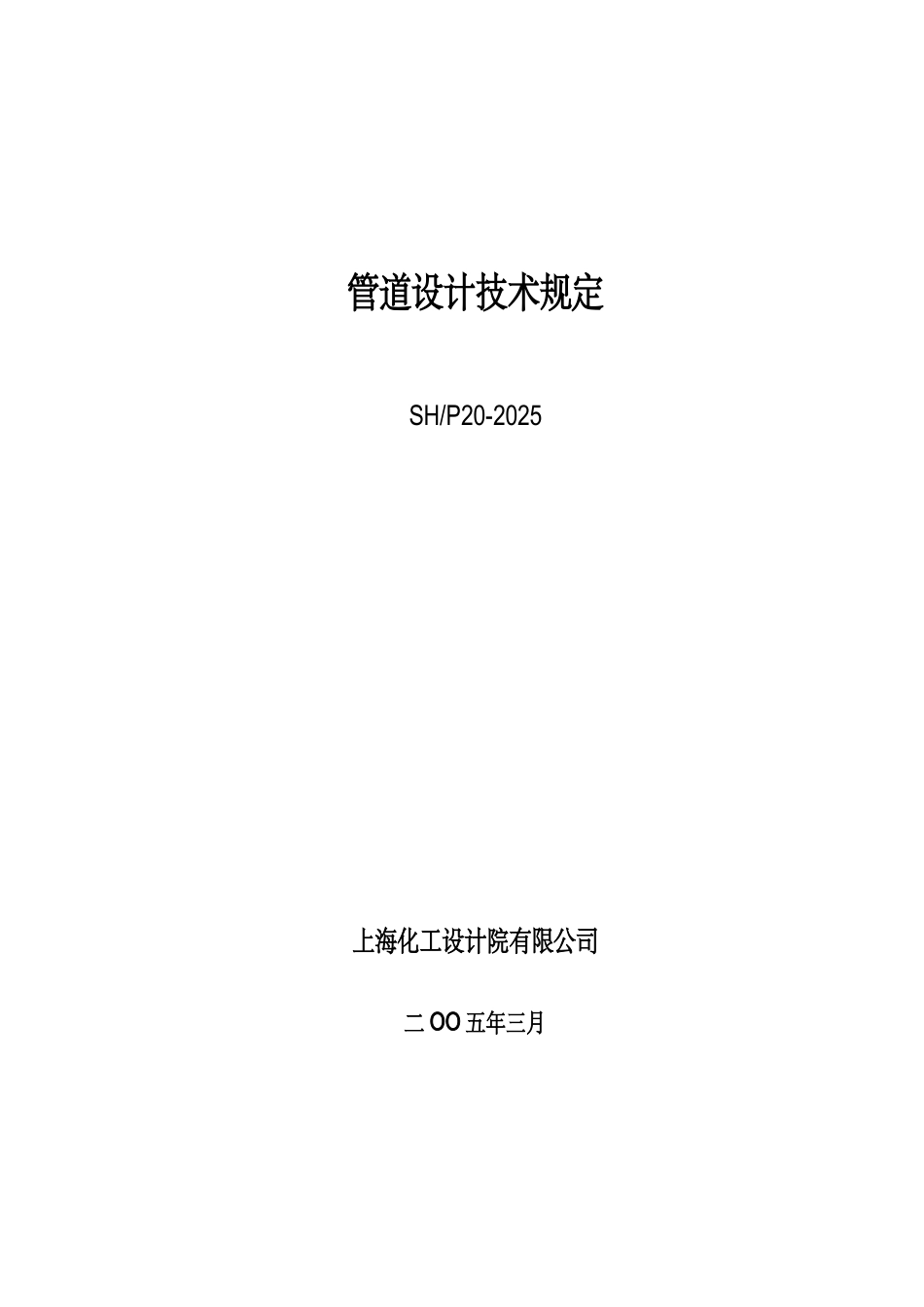

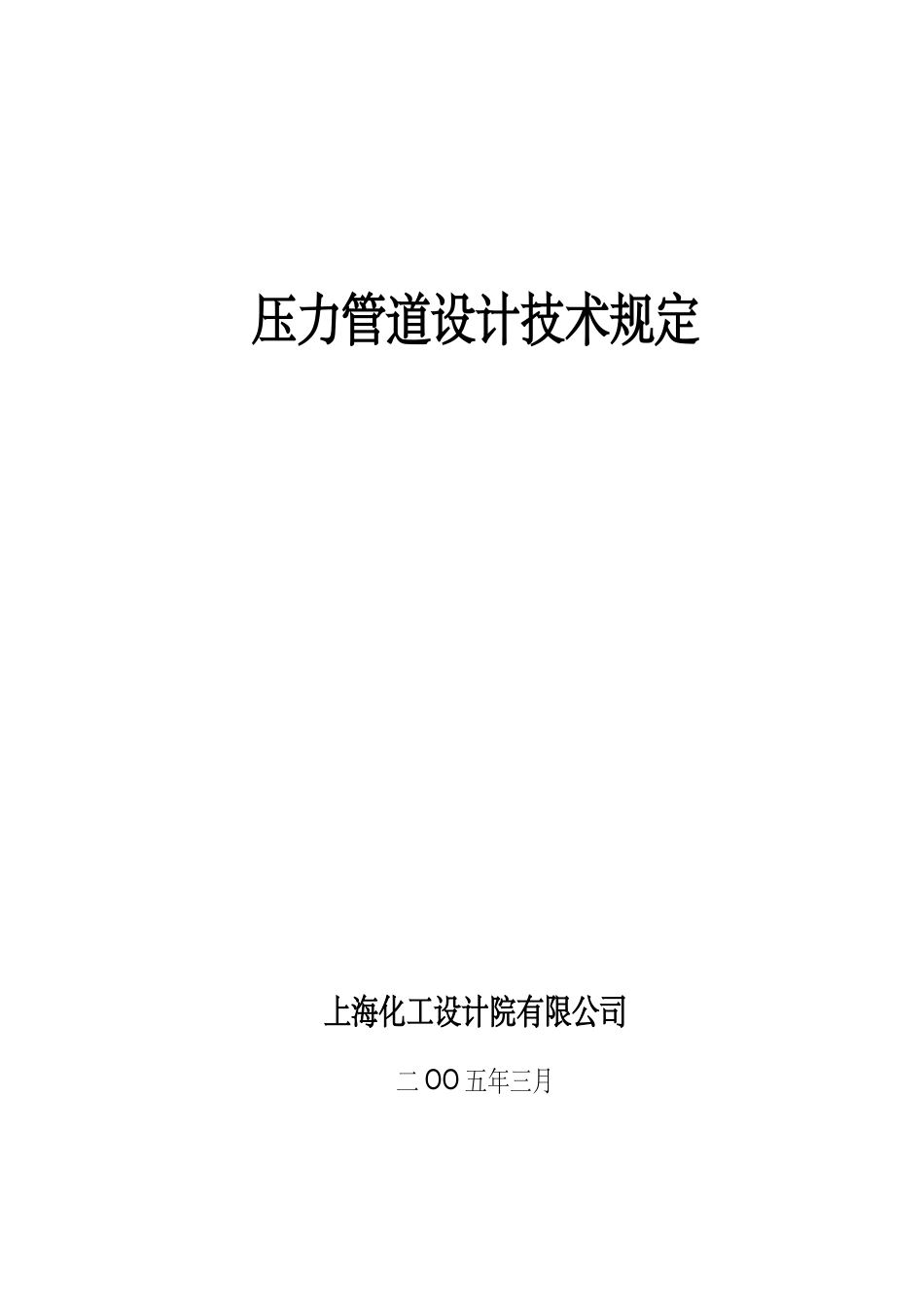

压力管道设计技术规定上海化工设计院有限公司二 OO 五年三月目 录1．管道设计技术规定 SH/P20-2025 2．装置布置设计技术规定 SH/P21-20253．管道布置设计技术规定 SH/P22-2025 4．管道材料设计技术规定 SH/P23-2025 5．保温、防腐及涂色设计技术规定 SH/P24-20256．管道应力分析设计技术规定 SH/P25-20257．管道支吊架设计技术规定 SH/P26-2025管道设计技术规定SH/P20-2025上海化工设计院有限公司二 OO 五年三月管道设计技术规定1 总则1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。2 设计2.1 概述 为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。2.2 设计条件和准则2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。2.2.4 对于根据正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。2.2.6 管道的腐蚀度，应按具体介质来确定。通常对碳钢和铁素体合金钢的工艺管道应至少有1mm 的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。2.3 管道尺寸确定2.3.1 管子的尺寸依据操作条件而确定。必要时，考虑按正常控制条件下计算的管道和设备的摩擦和 25%流量的余量，但下列情况除外： （1） 泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估量到流量到 0 的情况。当机器的最大能力超过工艺要求的最大能力时，管道的设置不能按机器最大能力计算。 （2） 循环燃油系统，应按设备设计要求的 125%流量考虑，以使其有 25%的循环量。 （3） 间断操作的管道（如开车和旁路管道）的尺寸，应按可利用的压力降来设计。2.3.2 一般不采纳特别尺寸的管道如：DN32（1¼″）、DN125（5″）、DN175（7″）等。对于这种尺寸的设备接管口，应由...
