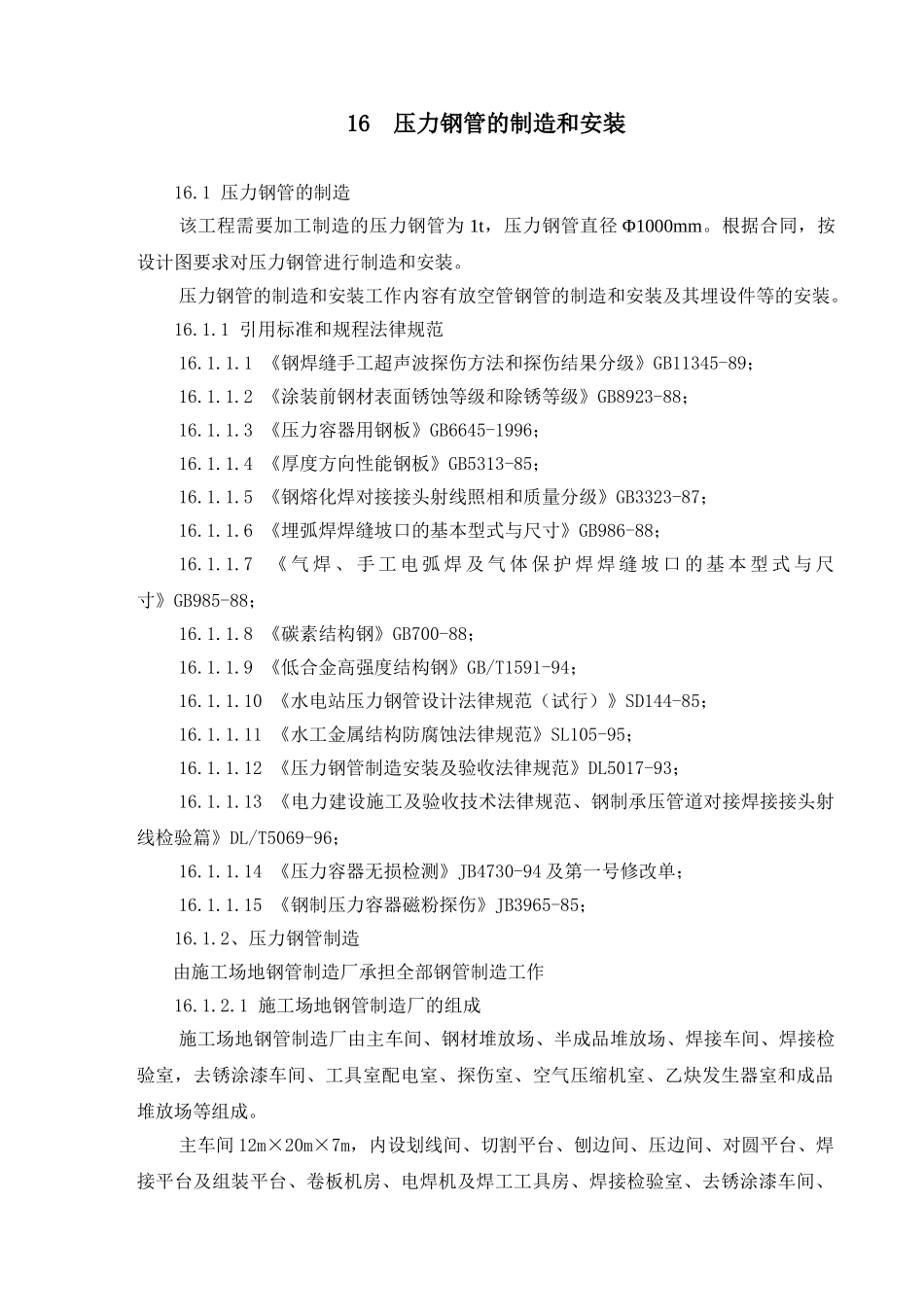

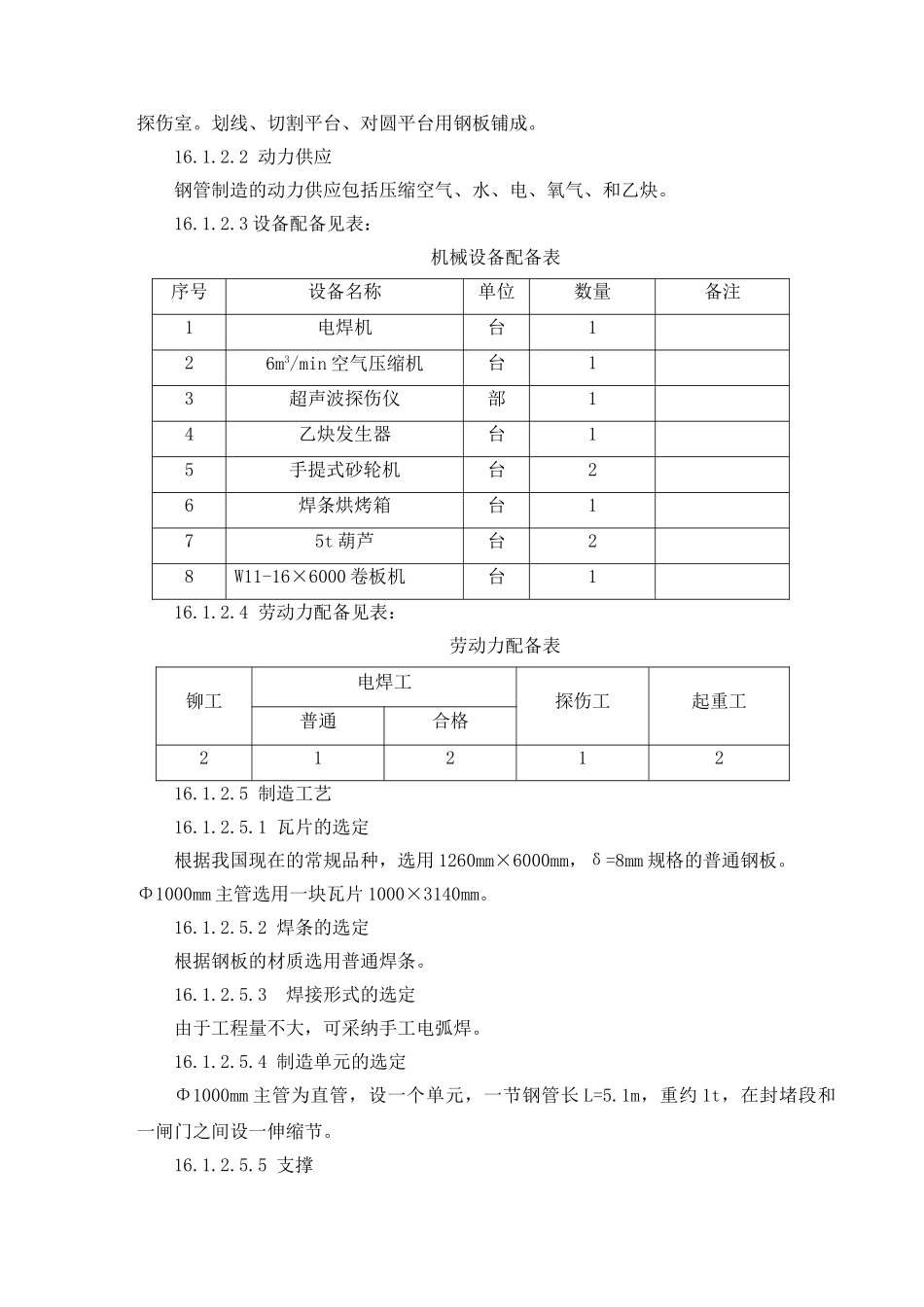

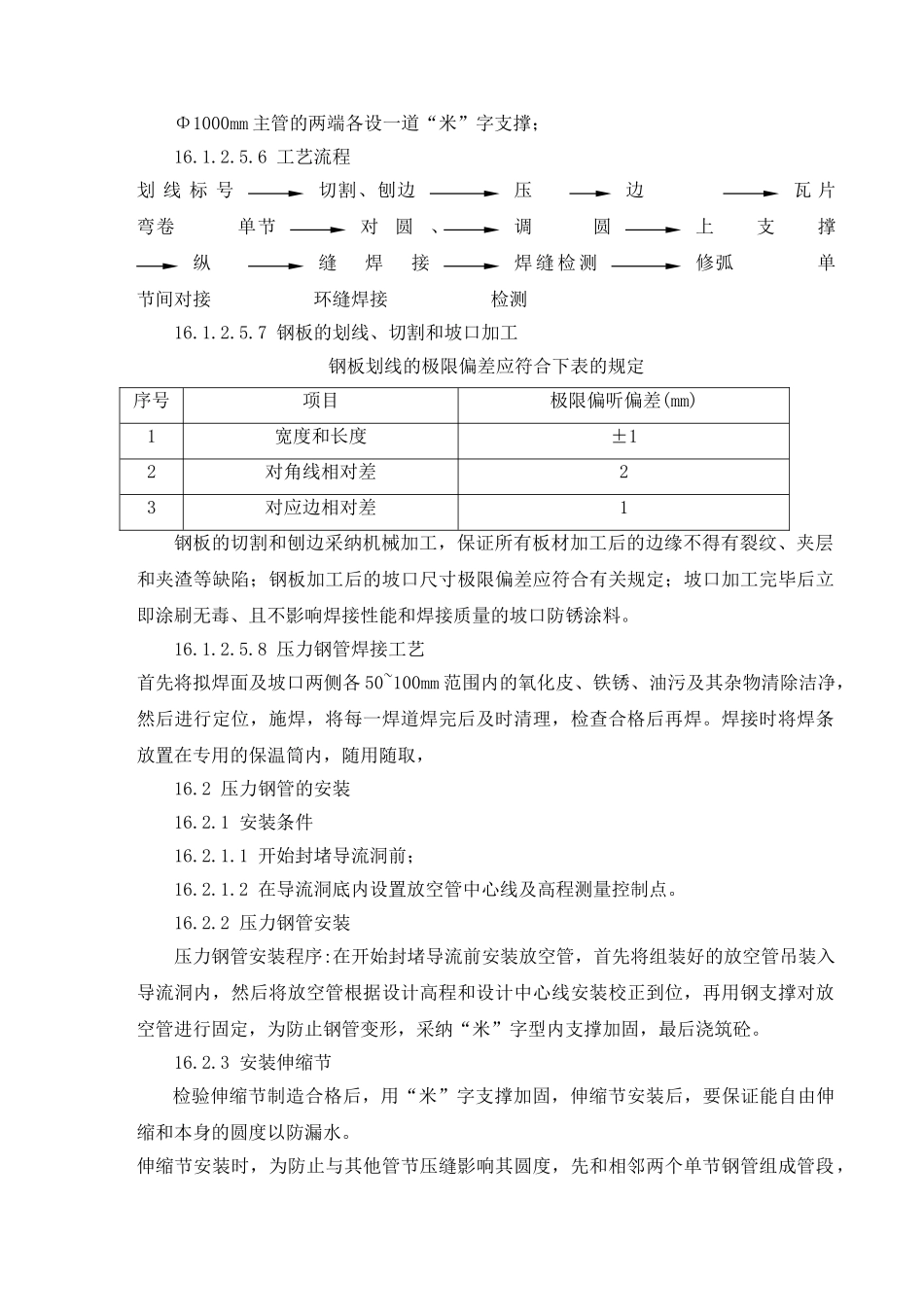

16 压力钢管的制造和安装16.1 压力钢管的制造该工程需要加工制造的压力钢管为 1t，压力钢管直径 Φ1000mm。根据合同，按设计图要求对压力钢管进行制造和安装。压力钢管的制造和安装工作内容有放空管钢管的制造和安装及其埋设件等的安装。16.1.1 引用标准和规程法律规范16.1.1.1 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89；16.1.1.2 《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88；16.1.1.3 《压力容器用钢板》GB6645-1996；16.1.1.4 《厚度方向性能钢板》GB5313-85；16.1.1.5 《钢熔化焊对接接头射线照相和质量分级》GB3323-87；16.1.1.6 《埋弧焊焊缝坡口的基本型式与尺寸》GB986-88；16.1.1.7 《 气 焊 、 手 工 电 弧 焊 及 气 体 保 护 焊 焊 缝 坡 口 的 基 本 型 式 与 尺寸》GB985-88；16.1.1.8 《碳素结构钢》GB700-88；16.1.1.9 《低合金高强度结构钢》GB/T1591-94；16.1.1.10 《水电站压力钢管设计法律规范（试行）》SD144-85；16.1.1.11 《水工金属结构防腐蚀法律规范》SL105-95；16.1.1.12 《压力钢管制造安装及验收法律规范》DL5017-93；16.1.1.13 《电力建设施工及验收技术法律规范、钢制承压管道对接焊接接头射线检验篇》DL/T5069-96；16.1.1.14 《压力容器无损检测》JB4730-94 及第一号修改单；16.1.1.15 《钢制压力容器磁粉探伤》JB3965-85；16.1.2、压力钢管制造由施工场地钢管制造厂承担全部钢管制造工作16.1.2.1 施工场地钢管制造厂的组成施工场地钢管制造厂由主车间、钢材堆放场、半成品堆放场、焊接车间、焊接检验室，去锈涂漆车间、工具室配电室、探伤室、空气压缩机室、乙炔发生器室和成品堆放场等组成。主车间 12m×20m×7m，内设划线间、切割平台、刨边间、压边间、对圆平台、焊接平台及组装平台、卷板机房、电焊机及焊工工具房、焊接检验室、去锈涂漆车间、探伤室。划线、切割平台、对圆平台用钢板铺成。16.1.2.2 动力供应钢管制造的动力供应包括压缩空气、水、电、氧气、和乙炔。16.1.2.3 设备配备见表：机械设备配备表序号设备名称单位数量备注1电焊机台126m3/min 空气压缩机台13超声波探伤仪部14乙炔发生器台15手提式砂轮机台26焊条烘烤箱台175t 葫芦台28W11-16×6000 卷板机台116.1.2.4 劳动力配备见表：劳动力配备表铆工电焊工探伤工起重工普通合格2121216.1.2.5 制造工艺16.1.2.5.1 瓦片的选定根据我国现在的常规品种，选用 1260mm×60...
