原型观测施工方案

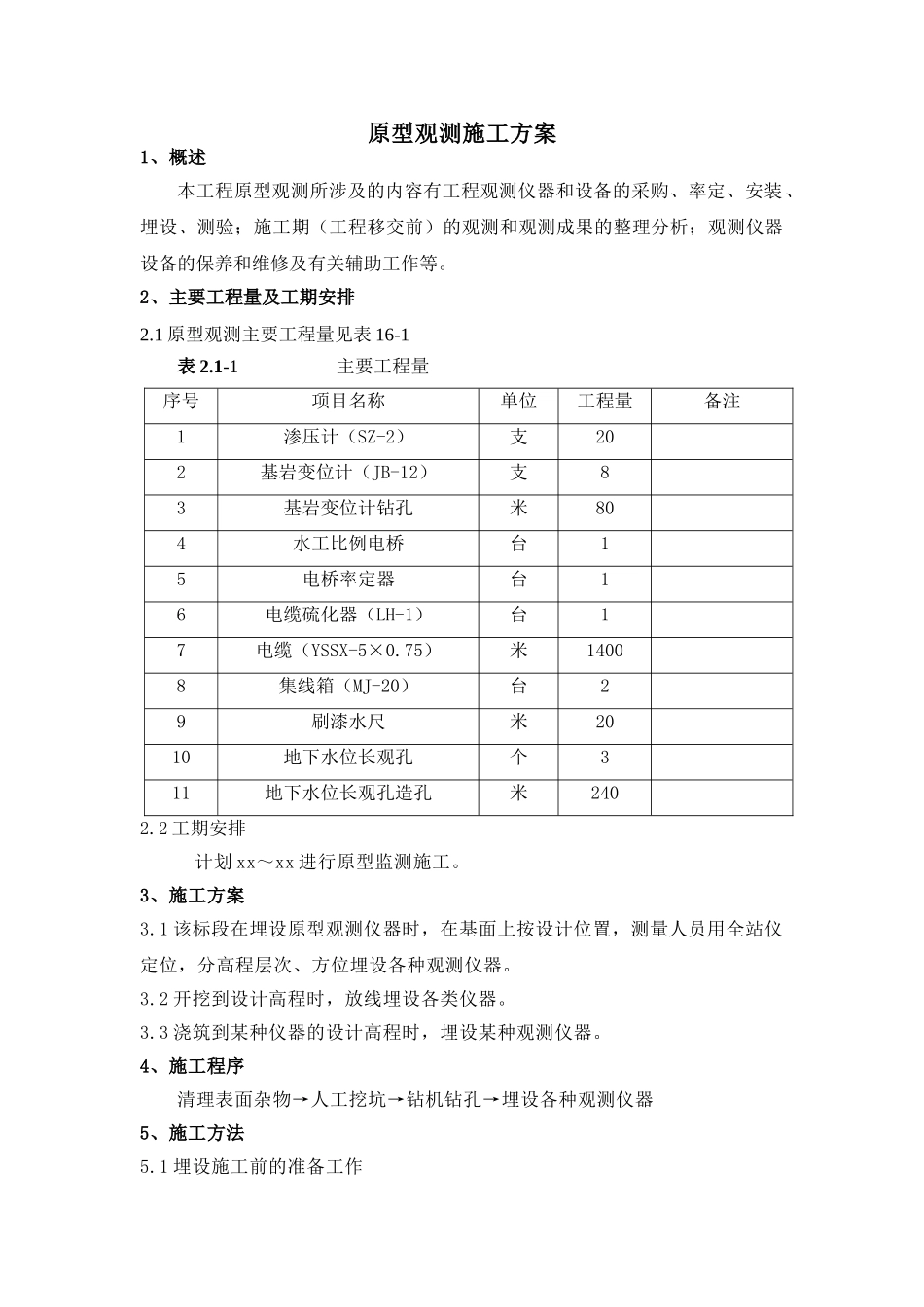

原型观测施工方案1、概述本工程原型观测所涉及的内容有工程观测仪器和设备的采购、率定、安装、埋设、测验；施工期（工程移交前）的观测和观测成果的整理分析；观测仪器设备的保养和维修及有关辅助工作等。2、主要工程量及工期安排2.1 原型观测主要工程量见表 16-1表 2.1-1 主要工程量序号项目名称单位工程量备注1渗压计（SZ-2）支202基岩变位计（JB-12）支83基岩变位计钻孔米804水工比例电桥台15电桥率定器台16电缆硫化器（LH-1）台17电缆（YSSX-5×0.75）米14008集线箱（MJ-20）台29刷漆水尺米2010地下水位长观孔个311地下水位长观孔造孔米2402.2 工期安排计划 xx～xx 进行原型监测施工。3、施工方案3.1 该标段在埋设原型观测仪器时，在基面上按设计位置，测量人员用全站仪定位，分高程层次、方位埋设各种观测仪器。3.2 开挖到设计高程时，放线埋设各类仪器。3.3 浇筑到某种仪器的设计高程时，埋设某种观测仪器。4、施工程序清理表面杂物→人工挖坑→钻机钻孔→埋设各种观测仪器5、施工方法5.1 埋设施工前的准备工作5.1.1 埋设前施工人员熟悉图纸，了解埋设的位置和部位、埋设处的施工条件和环境条件，做到心中有数，确定适当条件埋设方法，保证埋设的质量。5.1.2 埋设前在监理工程师的见证下，对采购的仪器、电缆等按法律规范要求和设计技术指标进行仔细的检验和验收，并仔细填写好标定检验记录与仪器说明书和出厂检验证书进行对比，将检验结果报监理工程师审核。5.1.3 对合格的仪器进行明确的标识，在专门的房间分架存放，专人保管，存放超过半年的仪器，埋设前重新进行检验和标定，将检验标定结果报监理工程师审核。对不合格的仪器提请监理工程师知情见证，更换或退货，坚决不能将不合格的仪器埋设使用。5.1.4 对合格的仪器和电缆，进行细心联接、密封，对联接接头进行检验和试验，合格后对每个仪器所带电缆每隔 2m 左右进行可靠的标识、编号，以防在埋设存放时造成混乱。5.2 仪器埋设的要求5.2.1 仪器埋设时，准确测量放线，保证仪器埋设位置符合要求。5.2.2 埋设尽可能安排在白天施工，在监理工程师现场监督见证下操作，埋设前后请监理工程师检查验收。5.2.3 埋设时当场填写考证表，及时测读初始值，发现问题及时纠正，确保准确无误、安全可靠，并将考证表等资料及时报送给监理工程师。5.2.4 埋设时所用的材料如水泥、砂浆、砂子、胶带等都在用前要进行检验，质量符合要求方可使用。5.3 仪器安装埋设后的工作5.3.1 ...
