原煤筒仓工程锥壳板施工方案VIP专享

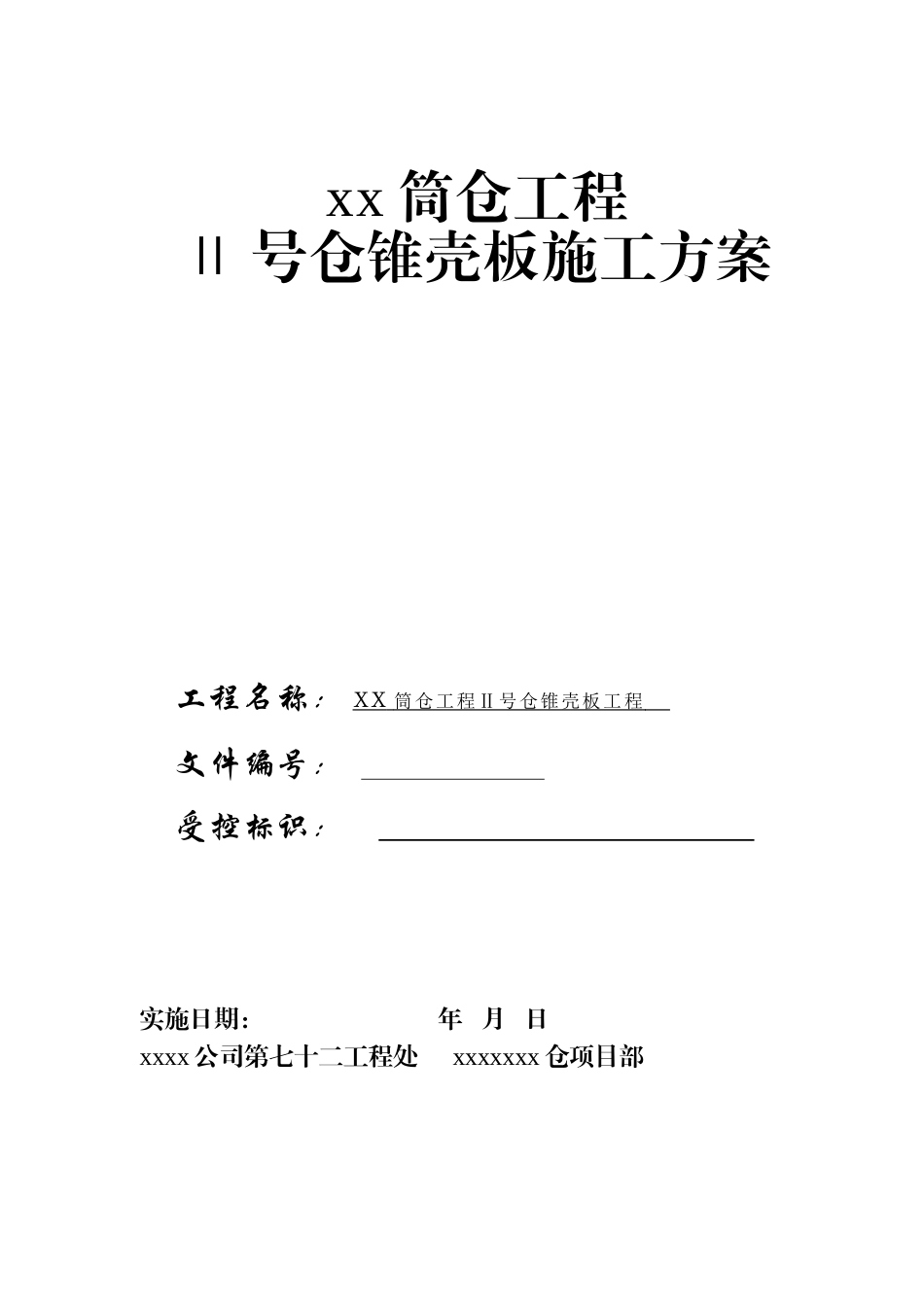

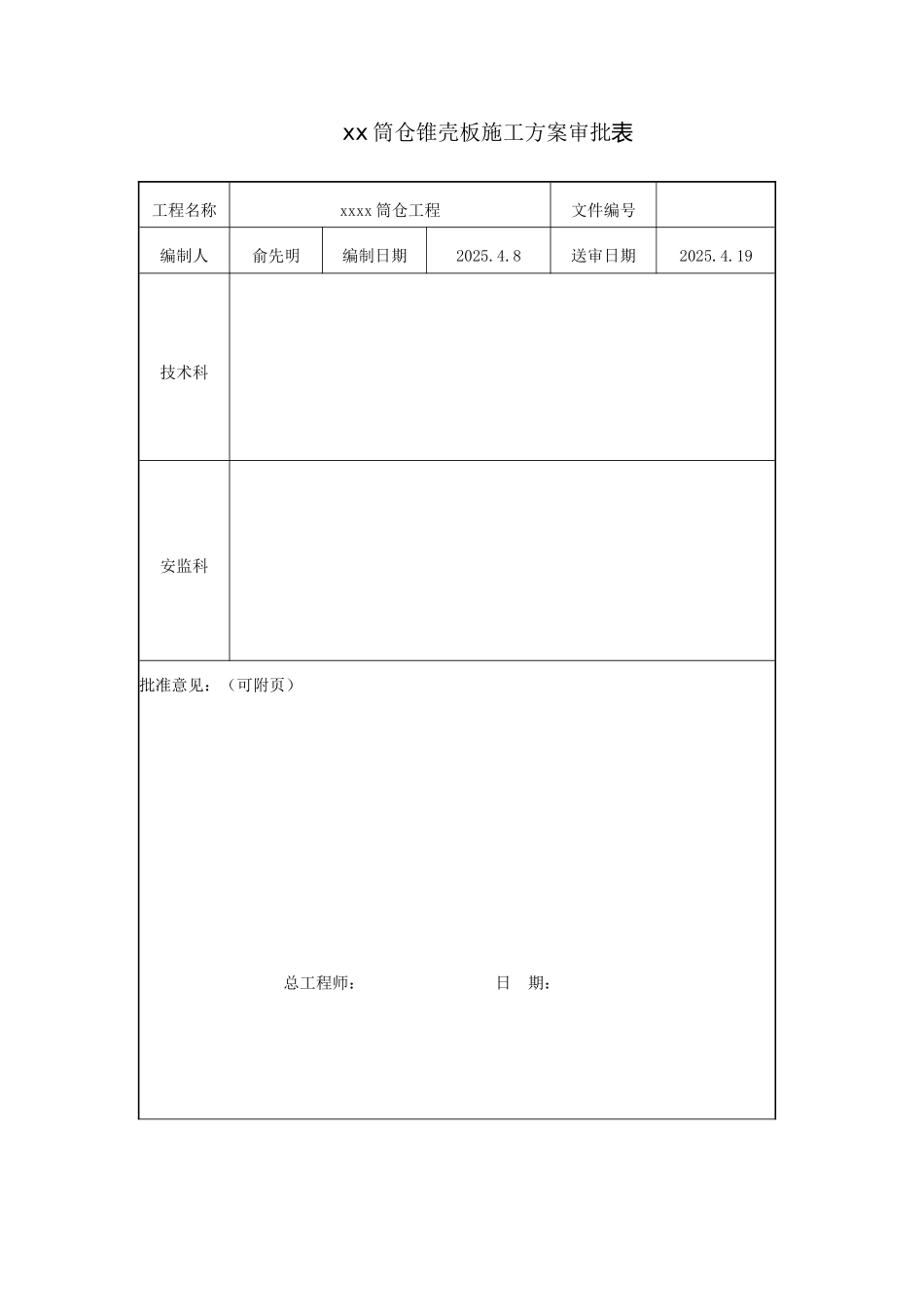

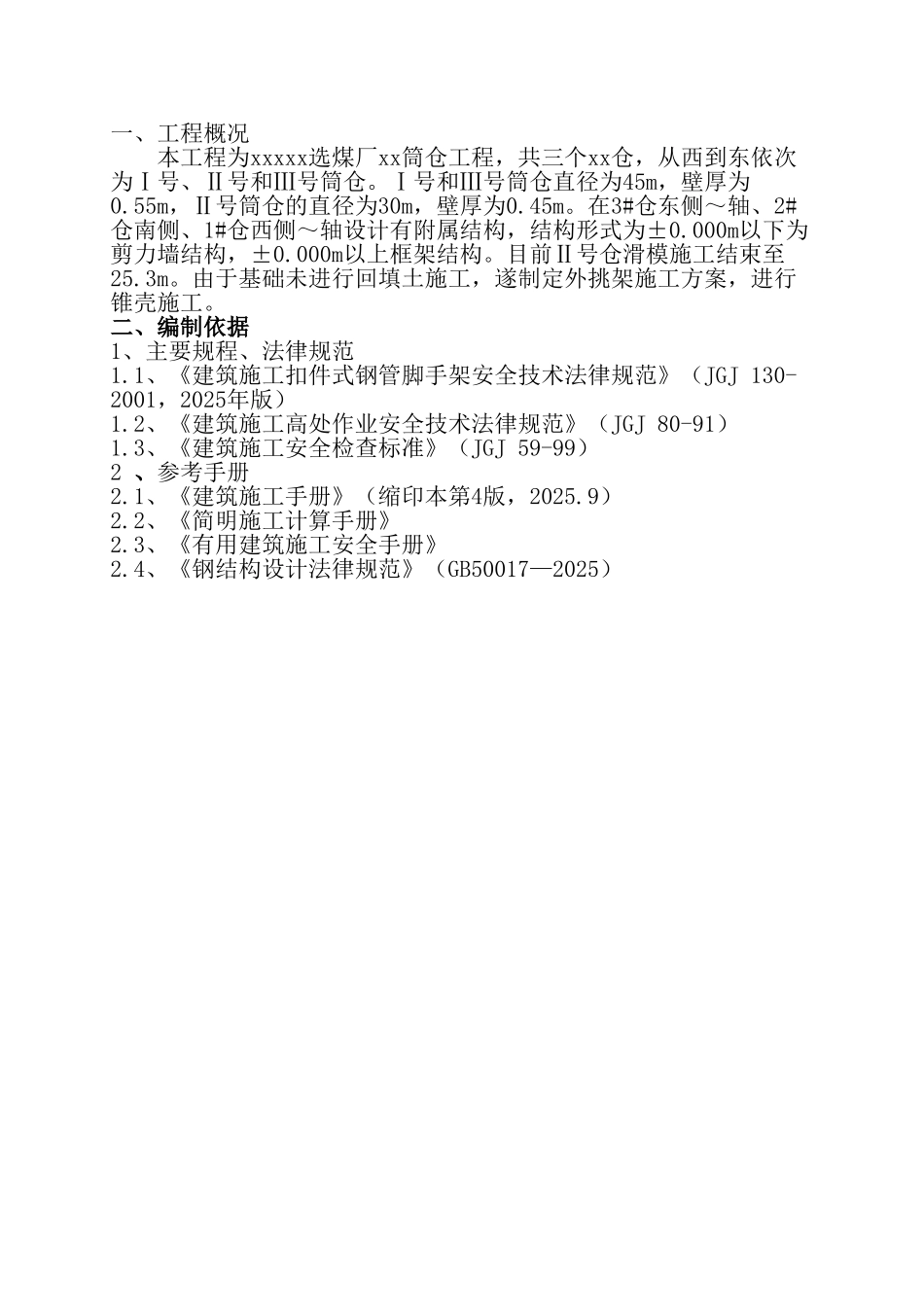

xx 筒仓工程Ⅱ 号仓锥壳板施工方案工程名称： xx 筒仓工程Ⅱ号仓锥壳板工程 文件编号： 受控标识： 实施日期： 年 月 日xxxx 公司第七十二工程处 xxxxxxx 仓项目部xx 筒仓锥壳板施工方案审批表工程名称xxxx 筒仓工程文件编号编制人俞先明编制日期2025.4.8送审日期2025.4.19技术科安监科批准意见：（可附页） 总工程师： 日 期： 一、工程概况本工程为xxxxx选煤厂xx筒仓工程，共三个xx仓，从西到东依次为Ⅰ号、Ⅱ号和Ⅲ号筒仓。Ⅰ号和Ⅲ号筒仓直径为45m，壁厚为0.55m，Ⅱ号筒仓的直径为30m，壁厚为0.45m。在3#仓东侧～轴、2#仓南侧、1#仓西侧～轴设计有附属结构，结构形式为±0.000m以下为剪力墙结构，±0.000m以上框架结构。目前Ⅱ号仓滑模施工结束至25.3m。由于基础未进行回填土施工，遂制定外挑架施工方案，进行锥壳施工。二、编制依据1、主要规程、法律规范1.1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2001，2025年版）1.2、《建筑施工高处作业安全技术法律规范》（JGJ 80-91）1.3、《建筑施工安全检查标准》（JGJ 59-99）2 、参考手册2.1、《建筑施工手册》（缩印本第4版，2025.9）2.2、《简明施工计算手册》2.3、《有用建筑施工安全手册》2.4、《钢结构设计法律规范》（GB50017—2025）3、施工图纸xxx 选煤厂 xx 筒仓 30 米仓工程。30 米仓锥壳图仓顶锥壳板施工时利用滑模平台进行， 为防止仓顶锥形板、平台桁架、施工荷载的总重超过平台承载能力，因此锥形板分多次浇筑。经计算每次浇筑混凝土厚度不得超过 240mm。平台桁架下设钢牛腿做支撑。满跨施工，桁架无法满足要求，遂从中心筒架搭设斜杆。脚手架横距×纵距×步距=600㎜×600㎜×600㎜ ；除水平搭接钢管使用转扣外，所有钢管之间连接采纳直角扣件。水平杆与立杆、原有水平杆不少于 5 个扣件连接。立杆与斜杆组成整体。在桁架下第一排水平杆与桁架距离在 50mm 范围内，使用木方顶紧，方木间距 50mm。扣件扭力矩不小于 40～50N·M。筒壁处牛腿桁架，使用短钢管连接，连成整体，增加刚度，并抵抗水平荷载。斜杆搭设示意：由于施工仓壁后再需施工锥形板，因此要在桁架位置中心标高 24.61m、23.93m处 事 先 预 埋 -200×250×12 钢 板 ， 锚 固 筋 应 穿 孔 塞 焊 ， 滑 过 后 立 即 凿 出 。24.61m、23.93m 焊制钢牛腿。锥壳板施工主要特点是：空中施工，支撑体系的承载情况，模板加固。2、工艺流程及...
